美國 Lattice Electro Optics 硒化鋅鏡片（ZE-NM、ZE-PM、ZE-PS）

美國 Lattice Electro Optics 硒化鋅鏡片（ZE-NM、ZE-PM、ZE-PS）

規格

直徑公差：+0/- 0.005 “
厚度公差：±0.010 “
同心度：< 5 arc min.
通光光圈：>? 85% （直徑）
焦距公差±1%
表面質量：40-20 劃痕-凹坑

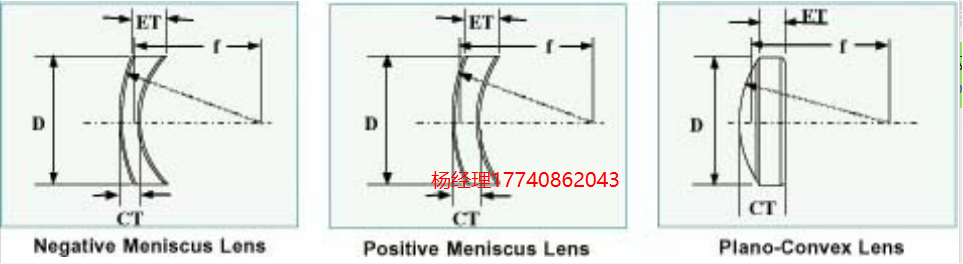

ZnSe Negative Meniscus Lenses

Part No.MaterialDiameterf*CTET
ZE-NM-1517-38ZnSe1.5000”-38mm0.169”0.331”
ZE-NM-1515-75ZnSe1.5000”-75mm0.150”0.220”
ZE-NM-1520-125ZnSe1.5000”-125mm0.197”0.236”

ZnSe Positive Meniscus Lenses

Part No.MaterialDiameterf*CTET
ZE-PM-1119-38.1ZnSe1.10”38.1mm0.191”0.118”
ZE-PM-1116-63.5ZnSe1.10”63.5mm0.161”0.118”
ZE-PM-1114-127.0ZnSe1.10”127.0mm0.141”0.118”
ZE-PM-1526-38.1ZnSe1.50”38.1mm0.260”0.118”
ZE-PM-1520-63.5ZnSe1.50”63.5mm0.201”0.118”
ZE-PM-1516-127.0ZnSe1.50”127.0mm0.157”0.118”
ZE-PM-2019-127.0ZnSe2.00”127.0mm0.194”0.118”
ZE-PM-2014-203.2ZnSe2.00”203.2mm0.181”0.138”

ZnSe Plano-Convex Lenses

Part No.MaterialDiameterf*ETCT
ZE-PX-1108-127.0ZnSe1.10”127.0mm0.079”0.100”
ZE-PX-1108-190.0ZnSe1.10”190.0mm0.079”0.093”
ZE-PX-1508-63.5ZnSe1.50”63.5mm0.079”0.161”
ZE-PX-1508-127.0ZnSe1.50”127.0mm0.079”0.118”
ZE-PX-1508-254.0ZnSe1.50”254.0mm0.079”0.098”
ZE-PX-2010-127.0ZnSe2.00”127.0mm0.098”0.169”
ZE-PX-2010-200.0ZnSe2.00”200.0mm0.098”0.146”

在 1064nm 標稱

· 可按需提供 CaF2 圓柱透鏡。
