美國 Lattice Electro Optics 柱面 UV 熔融石英平凹透鏡 （UF-CC）
規格 | |
| 直徑公差： | +0/- 0.005 “ |
| 厚度公差： | ±0.010 “ |
| 同心度： | < 3 arc min. |
| 通光孔徑： | >? 85% （直徑） |
| 焦距公差 | ±0.5% |
| 表面圖： | λ/2 for Y-direction λ/4 for X-direction |
| 表面質量： | 20-10 劃痕-凹坑 |

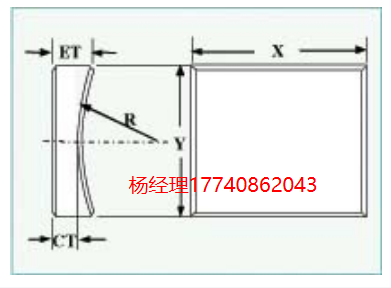

| Part No. | Material | X | Y | R | f* | CT | ET |
| UF-CC-0503-10 | UVFS | 12.7 | 6.35 | 4.6 | -10 | 3.0 | 4.1 |
| UF-CC-1010-50 | UVFS | 25.4 | 25.4 | 23.4 | -50.8 | 3.0 | 6.5 |
| UF-CC-1010-100 | UVFS | 25.4 | 25.4 | 46.0 | -100 | 3.0 | 4.7 |
| UF-CC-1010-500 | UVFS | 25.4 | 25.4 | 230.0 | -500 | 3.0 | 3.3 |
| UF-CC-1010-1000 | UVFS | 25.4 | 25.4 | 460.0 | -1000 | 3.0 | 3.2 |
| UF-CC-2010-38 | UVFS | 50.8 | 25.4 | 17.5 | -38.1 | 3.0 | 7.8 |
| UF-CC-2010-50 | UVFS | 50.8 | 25.4 | 23.4 | -50.8 | 3.0 | 6.5 |
| UF-CC-2010-76 | UVFS | 50.8 | 25.4 | 35.1 | -76.2 | 3.0 | 5.3 |
| UF-CC-2010-100 | UVFS | 50.8 | 25.4 | 46.0 | -100 | 3.0 | 4.7 |
| UF-CC-2020-100 | UVFS | 50.8 | 50.8 | 46.0 | -100 | 4.5 | 11.6 |
| UF-CC-2020-200 | UVFS | 50.8 | 50.8 | 92.0 | -200 | 4.5 | 7.93 |
| UF-CC-2020-500 | UVFS | 50.8 | 50.8 | 230.0 | -500 | 4.5 | 5.9 |
| UF-CC-2020-1000 | UVFS | 50.8 | 50.8 | 460.0 | -1000 | 4.5 | 4.6 |
在 1064nm 標稱
· 可按需提供 CaF2 圓柱透鏡。
