美國 Lattice Electro Optics球面 UV 熔融石英平凸透鏡 （UF-PX）

美國 Lattice Electro Optics球面 UV 熔融石英平凸透鏡 （UF-PX）

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

直徑公差：+0/- 0.005 英寸
厚度公差：±0.010 英寸
同心度：< 最小 3 弧度
通光孔徑：> 直徑的?85%
焦距公差±0.5%
表面圖：632.8nm?處的 l/10
表面質(zhì)量：10-5 劃痕

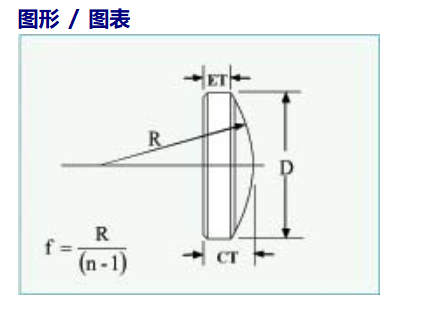

零件號材料直徑R焦距 （ f ）ET
248 納米532 納米1064 納米
超濾-PX-2-3UV 熔融石英2 毫米1.52 毫米3 毫米3.3 毫米3.4 毫米1 毫米
超濾-PX-2-4UV 熔融石英2 毫米2.03 毫米4 毫米4.4 毫米4.5 毫米1 毫米
超濾-PX-4-6UV 熔融石英4 毫米3.05 毫米6 毫米6.6 毫米6.8 毫米1 毫米
超濾PX-4-8UV 熔融石英4 毫米4.07 毫米8 毫米8.8 毫米9.0 毫米1 毫米
UF-PX-4-10?系列UV 熔融石英4 毫米5.08 毫米10 毫米11.0 毫米11.3 毫米1 毫米
超濾-PX-6-8UV 熔融石英6 毫米4.07 毫米8 毫米8.8 毫米9.0 毫米1 毫米
超濾-PX-6-10UV 熔融石英6 毫米5.08 毫米10 毫米11.0 毫米11.3 毫米1 毫米
超濾-PX-6-15UV 熔融石英6 毫米7.63 毫米15 毫米16.6 毫米16.9 毫米1 毫米
超濾-PX-6-30UV 熔融石英6 毫米15.26 毫米30 毫米33.1 毫米33.9 毫米1 毫米
超濾-PX-8-10UV 熔融石英8 毫米5.08 毫米10 毫米11.0 毫米11.3 毫米1 毫米
超濾-PX-8-20UV 熔融石英8 毫米10.17 毫米20 毫米22.1 毫米22.6 毫米1 毫米
超濾-PX-8-30UV 熔融石英8 毫米15.26 毫米30 毫米33.1 毫米33.9 毫米1 毫米
超濾-PX-8-50UV 熔融石英8 毫米25.43 毫米50 毫米55.2 毫米56.5 毫米1 毫米
超濾-PX-10-15UV 熔融石英10 毫米7.63 毫米15 毫米16.6 毫米169.6 毫米2 毫米
超濾-PX-10-20UV 熔融石英10 毫米10.17 毫米20 毫米22.1 毫米22.6 毫米2 毫米
超濾-PX-10-30UV 熔融石英10 毫米15.26 毫米30 毫米33.1 毫米33.9 毫米2 毫米
超濾-PX-10-50UV 熔融石英10 毫米25.43 毫米50 毫米55.2 毫米56.5 毫米2 毫米
超濾-PX-10-100UV 熔融石英10 毫米50.85 毫米100 毫米110.4 毫米113.1 毫米2 毫米
UF-PX-10-500?系列UV 熔融石英10 毫米254.27 毫米500 毫米551.9 毫米565.5 毫米2 毫米
超濾-PX-12.7-20UV 熔融石英0.5 英寸10.17 毫米20 毫米22.1 米22.6 毫米2 毫米
超濾-PX-12.7-30UV 熔融石英0.5 英寸15.26 毫米30 毫米33.1 毫米33.9 毫米2 毫米
超濾-PX-12.7-50UV 熔融石英0.5 英寸25.43 毫米50 毫米55.2 毫米56.5 毫米2 毫米
超濾-PX-12.7-75UV 熔融石英0.5 英寸38.14 毫米75 毫米82.8 毫米84.8 毫米2 毫米
超濾-PX-12.7-100UV 熔融石英0.5 英寸50.85 毫米100 毫米110.4 毫米113.1 毫米2 毫米
超濾-PX-12.7-200UV 熔融石英0.5 英寸101.71 毫米200 毫米220.8 毫米226.2 毫米2 毫米
超濾-PX-12.7-500UV 熔融石英0.5 英寸254.27 毫米500 毫米551.9 毫米565.5 毫米2 毫米
超濾-PX-12.7-1000UV 熔融石英0.5 英寸508.53 毫米1000 毫米1103.8 毫米1130.9 毫米2 毫米
超濾-PX-12.7-3000UV 熔融石英0.5 英寸1525.59 毫米3000 毫米3311.4 毫米3393.0 毫米2 毫米
超濾-PX-25.4-30UV 熔融石英1.0 英寸15.26 毫米30 毫米33.1 毫米33.9 毫米2 毫米
超濾PX-25.4-50UV 熔融石英1.0 英寸25.43 毫米50 毫米55.2 毫米56.5 毫米2 毫米
UF-PX-25.4-75?系列UV 熔融石英1.0 英寸38.14 毫米75 毫米82.8 毫米84.8 毫米2 毫米
UF-PX-25.4-100?系列UV 熔融石英1.0 英寸50.85 毫米100 毫米110.4 毫米113.1 毫米2 毫米
超濾-PX-25.4-150UV 熔融石英1.0 英寸76.28 毫米150 毫米165.6 毫米169.6 毫米2 毫米
超濾-PX-25.4-200UV 熔融石英1.0 英寸101.71 毫米200 毫米220.8 毫米226.2 毫米2 毫米
超濾-PX-25.4-300UV 熔融石英1.0 英寸152.56 毫米300 毫米331.1 毫米339.3 毫米2 毫米
超濾-PX-25.4-500UV 熔融石英1.0 英寸254.27 毫米500 毫米551.9 毫米565.5 毫米2 毫米
UF-PX-25.4-750?系列UV 熔融石英1.0 英寸381.40 毫米750 毫米827.9 毫米848.3 毫米2 毫米
超濾-PX-25.4-1000UV 熔融石英1.0 英寸508.53 毫米1000 毫米1103.8 毫米1130.9 毫米2 毫米
UF-PX-25.4-1500?型UV 熔融石英1.0 英寸762.80 毫米1500 毫米1655.7 毫米1696.4 毫米2 毫米
超濾-PX-25.4-3000UV 熔融石英1.0 英寸1525.59 毫米3000 毫米3311.4 毫米3393.0 毫米2 毫米
超濾-PX-25.4-5000UV 熔融石英1.0 英寸2542.65 毫米5000 毫米5519.0毫米5654.7 毫米2 毫米
