VARIABLE OPTICAL DELAY LINE

可變光學延遲線

可變光延遲線 (VODL) 是一種設備，可實現對光路長度的非常精確和穩定的控制，最長可達12納秒。
該產品有一個輸入和一個輸出。光延遲可以通過微米頭（手動選項）或電動執行器（驅動選項）連續調節。

kylia的VODL產品是無熱設計，不需要任何外部控制來穩定光路延遲。

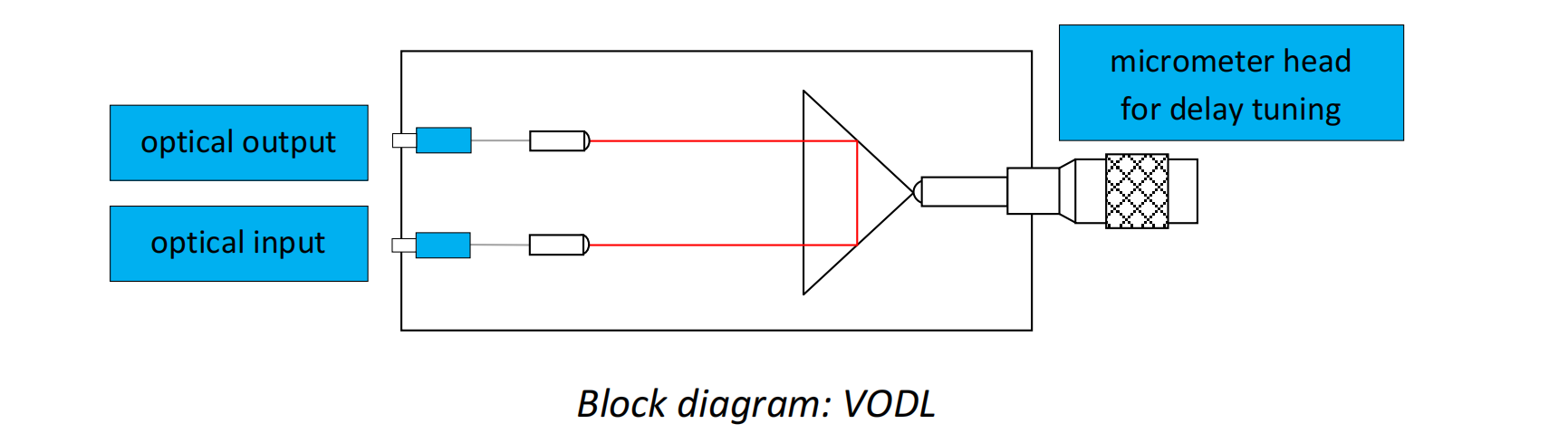

Block diagram

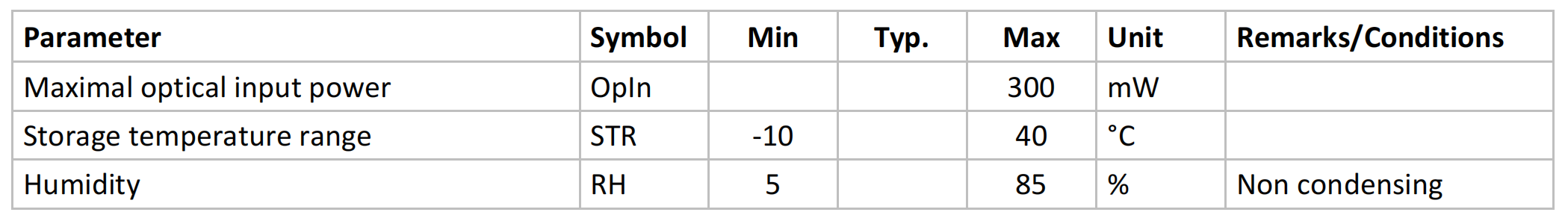

絕對最大額定值：

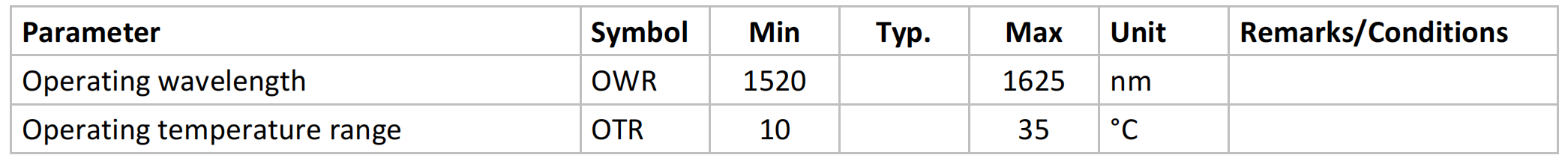

操作條件：

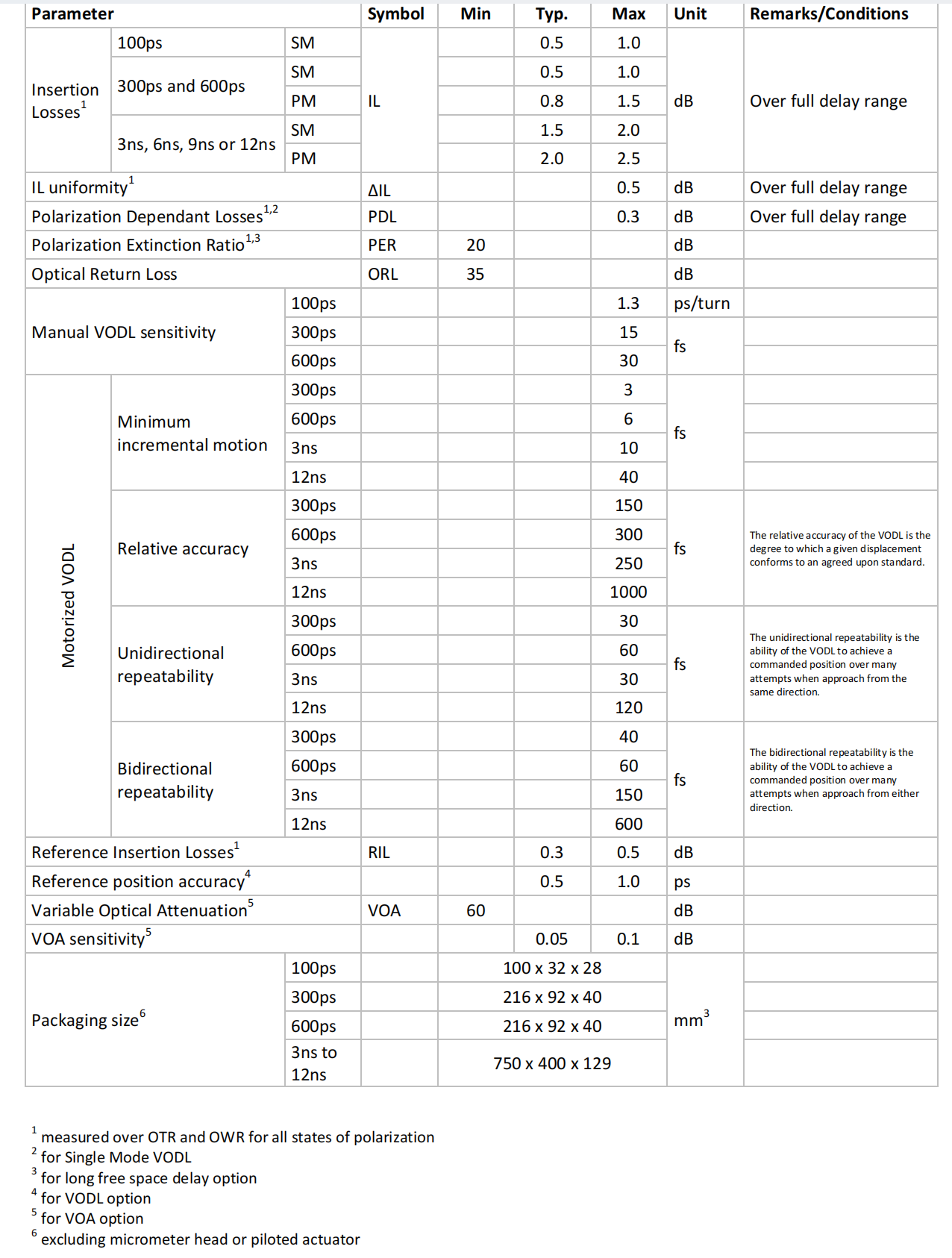

規格參數：

kylia提供三種VODL產品系列：
– 具有100ps光延遲范圍的產品。該產品僅提供手動版本。
– 具有300ps或600ps光延遲范圍的產品。這些產品提供手動（微米頭）或驅動（電動執行器）版本。
– 具有3ns、6ns、9ns或12ns光延遲范圍的產品。該產品僅提供電動執行器版本。

驅動版本：電動執行器或線性滑臺

對于300ps和600ps的VODL，驅動版本使用由控制器驅動的電動執行器。該控制器兼容NEWPORT NSTRUCT Instrument Manager平臺，簡單直觀，方便通過USB訪問。

3ns至12ns的VODL使用由步進電機控制器/驅動器驅動的電動線性滑臺。與控制器/驅動器的通信通過集成的RS-232-C接口或USB端口進行。

所有驅動版本的VODL都配有控制器、USB電纜和電源供應器。
