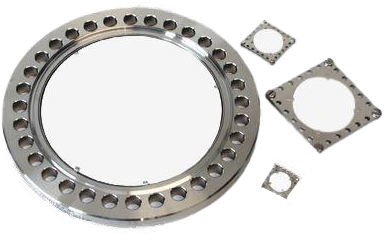

堅固型（Rugged）與超高真空型（UHV）結構，支持標準 eV Part? 板安裝和薄法蘭（Thin Flange）安裝。
📌 應用場景：
⭐ 特性與選項：
采用高亮度 P22 藍色熒光體（ZnS:Ag）
對能量高于 500 eV的電子敏感
提供堅固型和UHV型兩種版本
背板材質可選金屬或導電玻璃
支持薄型 CF 法蘭安裝（2.75″、4.50″、6.00″）
分別對應熒光屏直徑：1.43″、2.83″、4.20″
標準安裝使用 eV Part? 方板，支持以下屏幕尺寸：
0.50″、0.75″、1.00″、1.50″
🔵 熒光屏簡介：
Kimball Physics 熒光屏使用高亮度藍色熒光體（P22，ZnS:Ag）制成。
有趣的是，“phosphor（熒光體）”并不含“phosphorus（磷）”。
熒光屏對電子束高度敏感，在 約 500 eV 時即可激發發光，閾值為 1 x 10?? A/cm2。
最大推薦束流功率密度為 1 W/cm2。
Kimball Physics 提供兩種主要類型：
1️⃣ 堅固型熒光屏（PHOS-RP22）
易于操作，耐機械沖擊與粗暴處理
熒光體通過粘結劑固定在金屬或玻璃背板上（粘結劑具低蒸氣壓）
適用于真空度 優于 10?? Torr 的環境（低端可能有少量逸氣）
熒光層厚度約 75 μm
可烘烤至 200°C
提供兩種標準結構：
0.50″ ~ 1.50″ 直徑安裝于 eV Part 方板中心圓孔中
1.43″、2.83″、4.20″ 安裝于薄法蘭（Thin Flange，分別為 2.75″、4.50″、6.00″ CF 法蘭）
2️⃣ 超高真空型熒光屏（PHOS-UP22）
不使用粘結劑，適用于真空優于 1 x 10?? Torr 的 UHV 環境
更脆弱，操作時需謹慎
可能因觸碰、跌落或撞擊而剝落
出廠時配有不銹鋼保護蓋
熒光層厚度 50~70 μm
可烘烤至 350°C
支持 eV Part 安裝與薄法蘭安裝，尺寸同上
⚙️ 熒光屏背板材料
可沉積于：
0.012″ 或 0.025″ 厚的 不銹鋼304
0.030″ 厚的 導電玻璃
🔩 熒光屏安裝形式

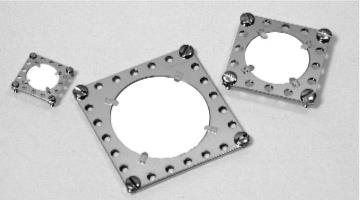

標準方板安裝（Standard eV Plate）：
熒光屏圓片安裝于 eV Part 方板中央孔內
采用金屬卡片點焊固定并引出靜電電荷
導電玻璃版本可雙面觀察，金屬版本僅能從電子入射側觀察
薄法蘭安裝（Thin Flange / RHEED 熒光屏）：
適用于反射高能電子衍射（RHEED）實驗
安裝于真空腔 CF 法蘭與視窗法蘭之間
法蘭為 0.4″ 厚，雙側刀刃密封，雙排螺孔
法蘭尺寸：2.75″、4.50″、6.00″，可選 8.00″（定制）
🛠️ 熒光屏配置說明
熒光屏可安裝在：
自定義形狀的 eV 不銹鋼方板
兩個相鄰的 eV 方板之間，夾持圓形金屬或玻璃熒光片
CF 薄法蘭中圓孔結構內
金屬背板版本僅能從電子束撞擊面觀察（不透光）
玻璃背板版本可雙面觀察（透明）
✨ 自定義熒光屏
可沉積于多種材質（金屬、玻璃、陶瓷）
可定制直徑從 10 mm 到 >200 mm
可定制為矩形、帶圖案的條狀、帶圖形邊界等，邊緣精度優于 100 μm
支持小批量（甚至單個）定制
⚠️ 注意事項
若電子能量低于“單位二次電子發射交叉點”，屏幕可能暫時充電熄滅
輸入功率密度不應超過 1 W/cm2，推薦使用最低可見功率密度
正常使用會逐漸使熒光屏變暗
堅固型可烘烤至 200°C，UHV 型可達 350°C
所有熒光屏必須良好接地
搬運時請勿觸碰熒光面，尤其是 UHV 屏
出廠包裝內含防護罩與鋼底座，請保存用于運輸與存放
