KGW-Isotherm(伊索森) S29-Z / SL29-Z系列 散熱兩段式冷阱

Two-piece cooling finger S29-Z / SL29-Z

KGW-Isotherm(伊索森) S29-Z / SL29-Z 散熱兩段式冷阱應用:

通過冷凝凈化氣體，如在真空系統中

KGW-Isotherm(伊索森) S29-Z / SL29-Z 散熱兩段式冷阱優勢：

  • 由硼硅酸鹽玻璃3.3制成
  • 高耐化學性
  • 高熱阻
  • 簡單、經濟高效的設計
  • 可以快速更換
  • 兩部分

KGW-Isotherm(伊索森) S29-Z / SL29-Z 散熱兩段式冷阱設計特點：

  • K =球形接地接頭S29
  • OK =帶O形密封圈的球形接地接頭S29
  • GL=橄欖色玻璃絲GL18
  • NW=真空法蘭
  • 特殊尺寸
  • 特殊連接

簡單的冷阱，也稱為指形冷阱，與真空泵一起用于標準應用。濕氣或溶劑在化學應用區域冷凝出來。冷阱用于保護真空泵。這種設計的特別之處在于用戶不需要三腳架來支撐冷阱。冷阱有一個珠子，用它把冷阱鉤在杜瓦瓶的支撐環上。因此，冷阱可以快速方便地更換。LN2或CO2用于冷卻。冷卻劑應比物質的冷凝溫度低至少50℃。

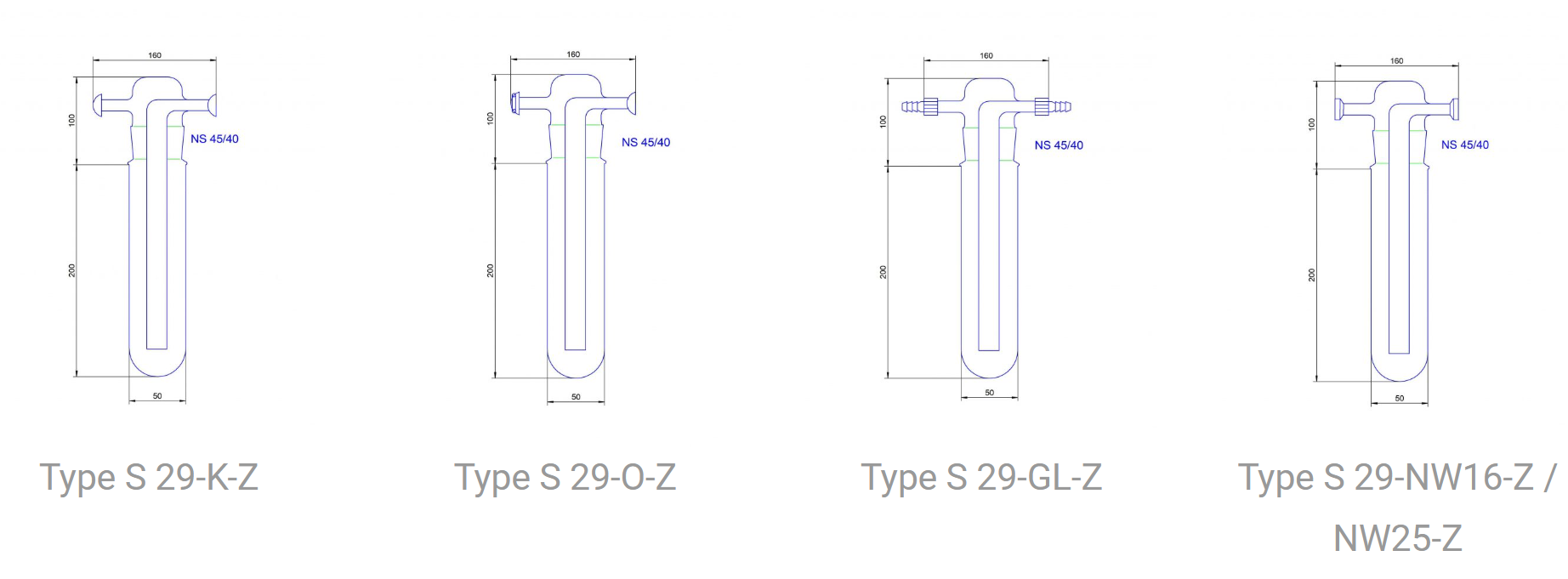

簡短版本S29-A圖紙：

簡短版本規格參數：

類型冷卻指容積體積[毫升]冷凝液容積[毫升]杜瓦瓶冷卻劑連接類型貨號
S 29-K-Z150100012C球形接地接頭S2917405
S 29-O-Z150100012C帶O形密封圈的球形接地接頭S2917406
S 29-GL-Z150100012C橄欖色玻璃絲GL1817407
S 29-NW16-Z150100012C真空法蘭KF-NW 1617405-NW16
S 29-NW25-Z150100012C真空法蘭KF-NW 2517405-NW25

配件：

DesignationArticle no.

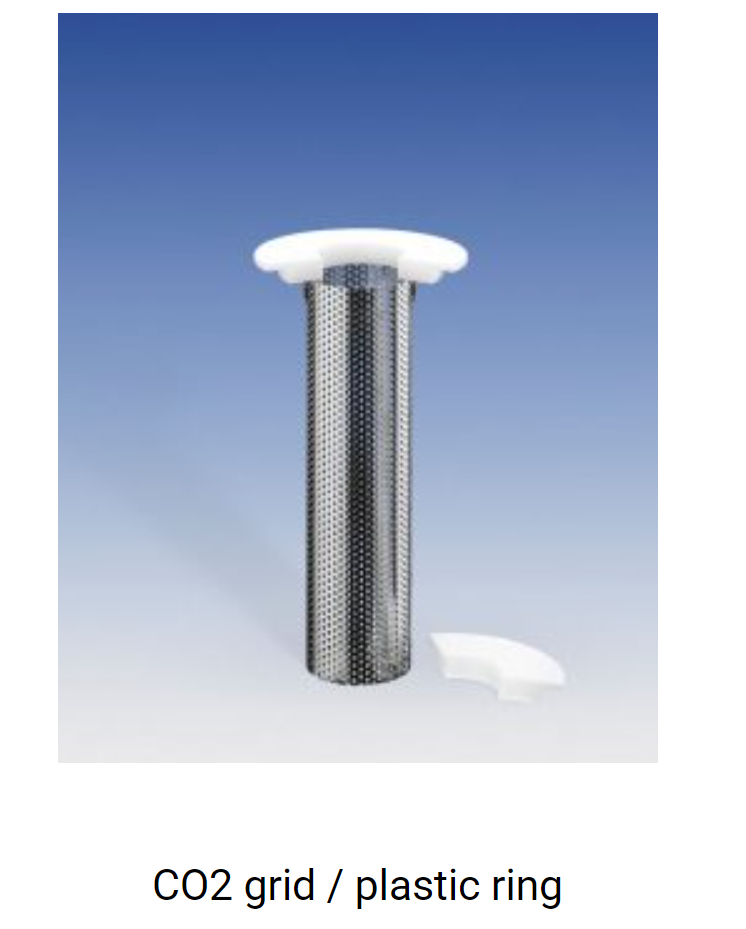

CO2 grid17570
Plastic ring1733
GL 18 Olive17331
Cable clamp S2917341

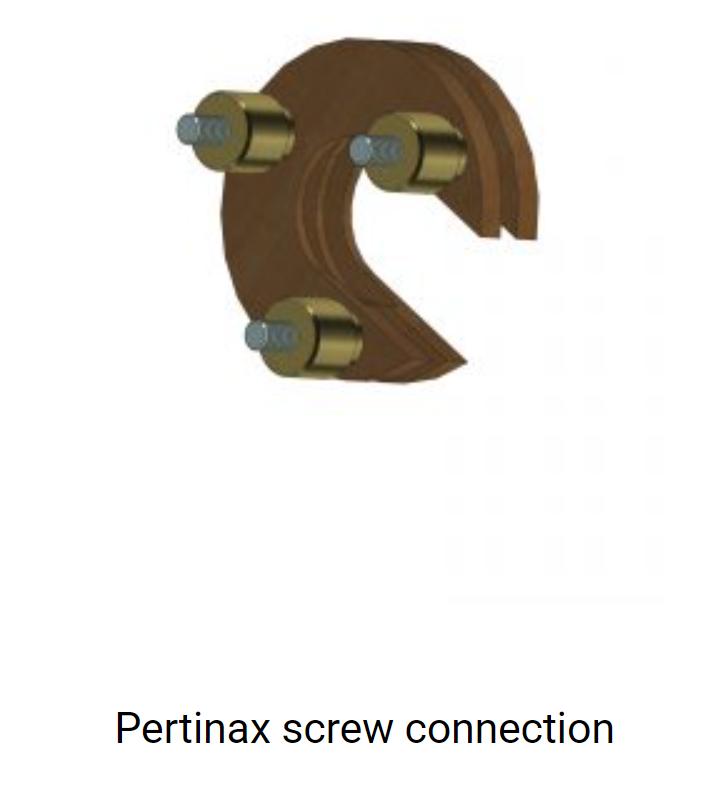

Pertinax screw connection KF 10/1617315
Pertinax screw connection KF 20/2517316
Centering and O-ring KF 10/1617320
Centering and O-ring KF 20/2517321

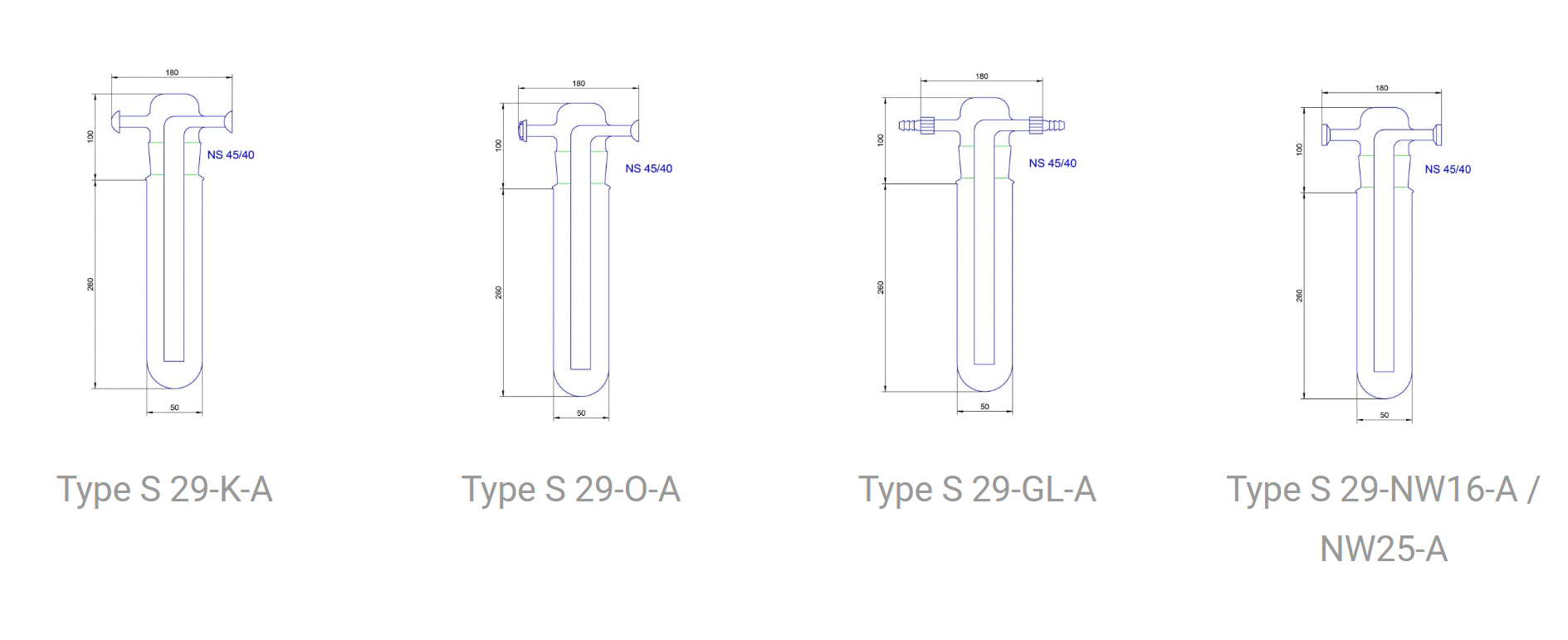

Long version SL29-A圖紙：

Long version SL29系列技術規格：

類型冷卻手指。體積[毫升]冷凝液體積[毫升]杜瓦瓶冷卻劑連接類型貨號
SL 29-K-Z250200018C球形接地接頭S2917415
SL 29-O-Z250200018C帶O形密封圈的球形接地接頭S2917416
SL 29-GL-Z250200018C橄欖色玻璃絲GL1817417
SL 29-NW16-Z250200018C真空法蘭KF-NW 1617415-NW16
SL 29-NW25-Z250200018C真空法蘭KF-NW 2517415-NW25

配件貨號：

DesignationArticle no.
CO2 grid17570
Plastic ring1733
GL 18 Olive17331
Cable clamp S2917341
Pertinax screw connection KF 10/1617315
Pertinax screw connection KF 20/2517316
Centering and O-ring KF 10/1617320
Centering and O-ring KF 20/2517321
