InSb探測器

InfraRed Associates, Inc.提供的光伏銦銻（InSb）探測器是通過使用單晶材料的臺階技術形成的p-n結。這一工藝產生了最高質量的光電二極管，具有在1μm至5.5μm波長范圍內的優良電光性能。這些二極管是背景限制（BLIP）探測器，其性能可通過空間（冷卻FOV阻擋）或光譜（冷卻干涉濾光器）減少背景來增強。

典型應用：

  • 醫療熱成像
  • 熱成像
  • 光譜學
  • 輻射計
  • 研究
  • 紅外顯微鏡



光伏效應是在適當波長的輻射照射到p-n結時，在其上產生電勢。當光子流照射到結上時，如果光子能量超過禁帶能量，就會形成電子-空穴對。

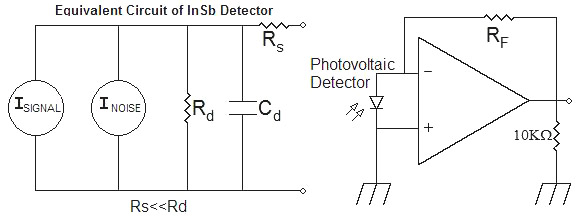

電場將電子從p區抽送到n區，并將空穴從n區抽送到p區。這個過程使p區變?yōu)檎龢O，n區變?yōu)樨?fù)極，從而在外部電路中產生電流。InSb探測器的等效電路由信號和噪聲電流源與電阻和電容并聯組成。

Infrared associates,IS-1.0,IS-2.0,InSb探測器,光伏銦銻探測器

當背景輻射通過在活躍元件中產生恒定輸出來移動工作曲線時，應對探測器進行反向偏置，以將其恢復到最佳工作點：零電壓。

這可以通過使用匹配的前置放大器，如我們的IAP-1000IS來實現。探測器前置放大器系統在探測器噪聲限制模式下工作。需要一個雙輸出電源。

標準光伏銦銻探測器

型號FOV=60O,?(λpk,1000,1)標準包裝標準窗口
有效面積元素（毫米）D*(cmHz1/2W-1)響應度 (λp)電阻 (Rd) (Ω)電容 (Cd) (pF)短路電流 Isc (μA)開路電壓 Vcc (mV)工作溫度 (K)
>?1.0E11>?3 A/W80
to
125		77MSL-8
MSL-12
or
MDL-8
MDL-12		藍寶石
IS-1.0q1/1×1300K3508
IS-2.0q2/2×2100K150030
MSL-8 側視金屬德瓦瓶——8小時保溫時間
MSL-12 側視金屬德瓦瓶——12小時保溫時間
MDL-8 俯視金屬德瓦瓶——8小時保溫時間
MDL-12 俯視金屬德瓦瓶——12小時保溫時間

根據客戶規格設計的定制配置和陣列可供選擇。此外，還可以提供適用于各種冷卻技術的定制金屬和玻璃德瓦瓶。請聯系我們討論您的具體需求。
