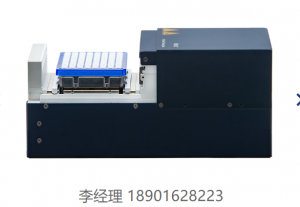

INHECO Industrial Heating & Cooling GmbH桌面式熱循環儀– ODTC?
桌面式熱循環儀– ODTC?
更快更準的ODTC
設計理念
熱循環儀已成為基因組學、分子生物學和生物技術中不可或缺的工具，以實現基因修飾或擴增，其廣泛應用于PCR和NGS（Next Generation Sequencing）中。Inheco ODTC?可以快速獲取實驗結果，并保障結果的可重復性，同時僅占用極小的桌面空間。因此，Inheco ODTC?是實驗室、檢測結構以及企業的不二選擇。
產品特點
快速變溫、精準控溫的專利技術
獨特的3D vapor chamber mount (VCM?) 專利技術賦予ODTC?完美的加熱性能。首先，它可以使ODTC?在近乎瞬時內精確的實現升溫、降溫以及平臺期的溫度轉換。同時，VCM?技術保障在變溫過程中每個板以及每個孔的均一性，甚至是填充不均的板或孔。值得一提的是，ODTC?的水平蓋可以在運行過程中的任何時候自動打開，打開蓋板對溫度影響微乎其微，從而支持全天候24小時自動化運行。
便攜、小巧的設計
ODTC??的尺寸為，157 x 248 x 124 mm （寬*深*高），相當于兩個標準微孔板的體積。最大程度節約您桌面上的空間。此外，ODTC??提供不同的通風配置以實現靈活擺放，您可以同時將 4 個 ODTC??堆疊在一起，而不用擔心會出現通風問題。
易于整合
ODTC?具有符合SiLA標準的接口，可以輕松集成到自動化工作流中，并且適用于各類液體工作站平臺。
靈活的配置
ODTC?根據孔板類型、高度以及通風方向提供多種不同的配置，
- 孔板類型
提供針對96孔板或384孔板的ODTC?配置 - 板高度
兼容市場主流品牌的耗材。 ODTC?96或ODTC?384適用于全裙邊或半裙邊的低型PCR孔板；ODTC?96 XL或ODTC?384 XL適用于深孔板。 - 通風方向
四個不同的通風方向 – 向下，向后，向左和向右
ODTC??可提供多達16種不同的配置，行業領先的靈活性使其可以滿足不同的要求。
ODTC?技術參數
ODTC??96
| 通用參數 | |
|---|---|
| 尺寸 | 156.5 x 248 x 124.3 mm （寬*深*高） |
| 重量 | 約7.5 kg |
| 板移除 | 自動化的孔板彈出機制，帶有可更換的彈射桿。 |
| DC 輸入 | 24 V / (1200W)?*1) |
| 防護等級 | III (參考 DIN EN 61140) |
| EMV 設備等級 | Group 1 / class A （工業要求) |
| 兼容耗材 | VCM?優化后的96/364孔板（其他孔板需咨詢使用） |
| 樣本最大容量 | 96孔板, 100 μl/well |
| 熱蓋 | 水平開啟/關閉，加熱過程中可避免冷凝 |
| 熱蓋壓力 | 自動調整蓋子壓力以適應不同的密封選項 |
ODTC??96 XL
| 通用參數 | |
|---|---|
| 尺寸 | 156.5 x 285.2 x 129.3 mm （寬*深*高） |
| 重量 | 約7.5 kg |
| 板移除 | 自動化的孔板彈出機制，帶有可更換的彈射桿。 |
| DC 輸入 | 24 V / (1200W)?*1) |
| 防護等級 | III (參考 DIN EN 61140) |
| EMV 設備等級 | Group 1 / class A （工業要求) |
| 兼容耗材 | VCM?優化后的96/364孔板（其他孔板需咨詢使用） |
| 樣本最大容量 | 96孔板, 100 μl/well |
| 熱蓋 | 水平開啟/關閉，加熱過程中可避免冷凝 |
| 熱蓋壓力 | 自動調整蓋子壓力以適應不同的密封選項 |
| 溫度參數 | |
|---|---|
| 溫度范圍 | 4至99 °C [+39 °F to +210 °F]?*2) |
| 溫度穩定性 | 55 °C [+131 °F], ±0.30 K |
| 溫度均一性 | 55 °C [+131 °F], ±0.20 K 72 °C [+162 °F], ±0.20 K 95 °C [+203 °F], ±0.20 K |
| 平均升溫速率 | 最大4.4 K/sec |
| 平均降溫速率 | 最大2.2 K/sec |
| 可調節加熱/制冷速率 | 0.1至4.4 K/sec |
| 熱蓋溫度范圍 | 30℃~115℃ |
| 熱蓋默認溫度 | 110℃ |
ODTC??384
| 通用參數 | |
|---|---|
| 尺寸 | 156.5 x 248 x 124.3 mm （寬*深*高） |
| 重量 | 約7.5 kg |
| 板移除 | 自動化的孔板彈出機制，帶有可更換的彈射桿。 |
| DC 輸入 | 24 V / (1200W)?*1) |
| 防護等級 | III (參考 DIN EN 61140) |
| EMV 設備等級 | Group 1 / class A （工業要求) |
| 兼容耗材 | VCM?優化后的96/364孔板（其他孔板需咨詢使用） |
| 樣本最大容量 | 384孔板, 50 μl/well |
| 熱蓋 | 水平開啟/關閉，加熱過程中可避免冷凝 |
| 熱蓋壓力 | 自動調整蓋子壓力以適應不同的密封選項 |
| 溫度參數 | |
|---|---|
| 溫度范圍 | 4至99 °C [+39 °F to +210 °F]?*2) |
| 溫度穩定性 | 55 °C [+131 °F], ±0.30 K |
| 溫度均一性 | 55 °C [+131 °F], ±0.20 K 72 °C [+162 °F], ±0.20 K 95 °C [+203 °F], ±0.20 K |
| 平均升溫速率 | 最大5.0 K/sec |
| 平均降溫速率 | 最大2.2 K/sec |
| 可調節加熱/制冷速率 | 0.1至5.0 K/sec |
| 熱蓋溫度范圍 | 30℃~115℃ |
| 熱蓋默認溫度 | 115℃ |
ODTC??384 XL
| 通用參數 | |
|---|---|
| 尺寸 | 156.5 x 285.2 x 129.3 mm （寬*深*高） |
| 重量 | 約7.5 kg |
| 板移除 | 自動化的孔板彈出機制，帶有可更換的彈射桿。 |
| DC 輸入 | 24 V / (1200W)?*1) |
| 防護等級 | III (參考 DIN EN 61140) |
| EMV 設備等級 | Group 1 / class A （工業要求) |
| 兼容耗材 | VCM?優化后的96/364孔板（其他孔板需咨詢使用） |
| 樣本最大容量 | 384孔板, 50 μl/well |
| 熱蓋 | 水平開啟/關閉，加熱過程中可避免冷凝 |
| 熱蓋壓力 | 自動調整蓋子壓力以適應不同的密封選項 |
| 溫度參數 | |
|---|---|
| 溫度范圍 | 4至99 °C [+39 °F to +210 °F]?*2) |
| 溫度穩定性 | 55 °C [+131 °F], ±0.30 K |
| 溫度均一性 | 55 °C [+131 °F], ±0.20 K 72 °C [+162 °F], ±0.20 K 95 °C [+203 °F], ±0.20 K ] |
| 平均升溫速率 | 最大5.0 K/sec |
| 平均降溫速率 | 最大2.2 K/sec |
| 可調節加熱/制冷速率 | 0.1至5.0 K/sec |
| 熱蓋溫度范圍 | 30℃~115℃ |
| 熱蓋默認溫度 | 115℃ |
| ODTC電源控制器 | |
|---|---|
| 尺寸（水平放置） | 約5.5 kg?*3) |
| 重量 | SiLA, Ethernet (RJ45 connector) |
| AC 輸入 | 自動化的孔板彈出機制，帶有可更換的彈射桿。 |
| DC 輸出 | 24 V / (1200W) |
| 防護等級 | III (參考 DIN EN 61140) |
| 保險絲 | Group 1 / class A （工業要求) |
| 環境條件 | |
|---|---|
| 可耐受的相對濕度 | |
| 執行 | 30-80%?*4) |
| 運輸和存儲 | 30-80%?*4) |
| 溫度: | |
| 執行 | +15 °C to +32 °C [+59 °F to +90 °F] |
| 運輸和存儲 | -10 °C to +60 °C [+14 °F to +140 °F] |
1)?ODTC?設備只能由ODTC?電源控制器供電。
2)?ODTC?在低于環境溫度下的運行：ODTC?在低于環境溫度下的運行。
3)?注意：ODTC?電源控制棄可以垂直或水平放置。
4)?冷凝水可能會影響ODTC?的正常運行并損壞ODTC?。
為什么使用熱循環儀？
實驗室使用熱循環儀（或溫度循環儀，PCR儀，DNA 擴增儀）將樣本置于高溫-低溫的重復循環中。它經常用于通過聚合酶鏈反應（PCR）擴增 DNA 片段。熱循環儀還在實驗室中用于實現其他溫度敏感反應，包括限制酶消化和快速診斷。 它通過精確的控制其溫控模塊的溫度來工作。樣本通過溫控模塊實現快速的加熱和冷卻。
對熱循環儀的要求
對于 PCR 和其他用途，熱循環儀必須保證每個樣本在運行中以及每次運行提供完全相同的溫度變化。
- 溫度均一性 – 在整個溫控模塊中保證相同的溫度，這意味著不論樣本置于溫控模塊的中間或邊緣，它們的溫度都是一樣的。
- 溫度準確性 – 確保運行期間每個樣本在溫控模塊中可以達到準確和穩定的溫度，并且每次運行都保持一致。
- 在打開熱蓋期間的溫度均勻性和準確性 – 使得在需要時可以進行移液和酶引入，而幾乎不會產生影響。
- 快速均勻的溫度變化- 在保持整個溫控模塊的溫度均一性的同時盡快達到所需溫度。
- 樣品完整性和減少污染 – 通過在運行期間封閉和密封批次來實現。
- 縮短開機時間 – 與快速的溫度變化相結合，以提高實驗效率
- 小型- 節約空間
- 便攜 – 由于熱循環儀的通風口或阻礙卡臂的原因，在移動上幾乎沒有任何限制。
Inheco ODTC?的應用領域
1. PCR
Inheco ODTC?可用于擴增樣本中的特定基因序列。擴增遵循指數曲線，因此經過多個循環后，樣品中存在數百萬個目的基因序列。這種高數量的目標產物在各種檢測方法中都是必要的，因為測量/檢測系統只在存在足夠的信噪比時才會產生響應。
2. NGS
ODTC?也廣泛用于NGS。在測序設備對基因序列進行讀取之前，需要使用PCR富集待測序的基因片段的樣本。
3. 基因分析
ODTC?也適用于基因分析。隨著基因分析在醫學診斷以及研究工作中的普及，因此自動化的工作流程是必不可少的，ODTC?可以匹配高度自動化的需求，提高樣本通量。
Inheco ODTC??優越的控溫技術—快遞、均一、可預測的加熱和冷卻。

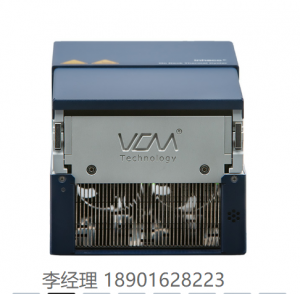

VCM?專利熱循環技術
- VCM??是首個將 3D 熱管用作 PCR擴增所需的超導循環溫控模塊。
- 內部 3D 熱管采用蒸發和冷凝來傳遞熱量，熱傳島速度幾乎接近聲速。
- 類似其他循環溫控模塊產品，珀爾貼半導體溫控板提供快速加熱和冷卻。但VCM?能夠將溫度更均勻更快速地傳導到反應模塊中。
- 超導支架確保所有孔位的溫度一致。
- 快速轉換至平臺期溫度，縮短時間，加快整個 PCR 進程。
- 熱傳導性能不受實驗室環境、工作臺環境或打開和關閉熱蓋的影響。
- VCM??技術確保熱蓋對熱傳導性能影響微乎其微。在循環加熱或孵育過程中仍可進行移液操作。獨特的水平熱蓋設計可以“解放雙手“, 實現多步驟工作流程的全自動化。
- 蓋子可以從設備內滑動進出，因此操作開啟或關閉都沒有限制。
- 無需增加額外的空間來打開熱蓋，并且不會干擾機械臂的運作。
- 可以從 ODTC??的任何一側放置或者取出樣本，因此您可以將 ODTC??放置在工作臺上的任何位置。
- 可以實現全天候自動操作而無需監督。
- 靈活控制加熱選項：可以選擇關閉溫控模塊的加熱器，只使用熱蓋的加熱器，或者在溫控模塊和熱蓋中運行不同的溫度。
軟件
- SiLA、API和IoT兼容。ODTC??可以快速進行連接，為您的實驗室未來的發展做好準備
