IET Labs Inc GenRad 1689 and 1689M精密阻抗計

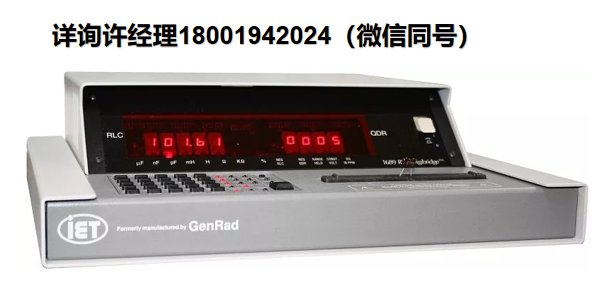

GenRad 1689 and 1689M Precision Impedance (LCR) Meter

  • 交流電阻、低頻電感和電容測量的世界標準
  • 0.02%的測量精度和+/- 0.0001 Df
  • 可編程頻率12赫茲至100千赫茲
  • 計量環境中廣泛接受的阻抗計
  • 1689有一個內置的4終端開爾文夾具，用于測試軸向和徑向組件
  • 1689M有四個BNC連接器，用于各種標準附件

為什么要買GenRad 1689 and 1689M精密阻抗計

  • 電感標準的校準，例如GenRad/IET 1482，通過轉移方法
  • 電容標準和十進制箱的校準
  • Df測量精度低至0.0001
  • 高可靠性和出色的穩定性
  • 需要高精度或低Df測量的組件和傳感器制造

GenRad 1689和1689M精密阻抗(LCR)計(RLC Digibridge)

GenRad 1689精密阻抗計為您最苛刻的應用提供最佳性能，無論是計量、生產測試、進貨檢驗、元件設計和評估、過程監控還是介電測量。這是一個多功能的，全功能的專利的基于微處理器的無源元件測試儀，可安裝在機架上，(1689M)型號。

GenRad 1689精密阻抗計是一個復雜的，微處理器控制的測試儀，帶來了新水平的靈活性，簡單性和準確性的阻抗測量。這是一款高性能自動化測試儀，具有一系列可編程測試頻率和測試電壓，以及自動限值比較、自動參數選擇、遠程可編程、自動寧濱和自動調零功能。

1689M精密阻抗計提供了強大的功能組合，旨在最大限度地提高所有測試環境中的生產率。

  • 阻抗(RLC)測量精度為0.02%。
  • D和Q測量值為0.0001。
  • 從12Hz到100kHz的可編程測試頻率，實現最大的測試通用性。
  • 5mV至1.275V的可編程測試電壓允許在制造商指定的精確電壓水平下進行測試。
  • 兩種可選的測量模式:連續測量模式和觸發測量模式，每種模式均提供平均值，確保阻抗測量的靈活性
  • 可選的升級IEEE-488.2接口支持遠程編程和數據采集
  • IET Digibridge LabView驅動程序2012年8月對于1689-9640 ieee接口
  • 廣泛的測量參數選擇允許您使用熟悉的設備。
  • 一個完整的五位LED顯示屏用于RLC測量，一個四位讀數用于D和
  • q測試，自動同時顯示每次測量的測試結果。
  • 保護開爾文測量技術保護測量的完整性。
  • 自動自檢和診斷檢查保持可靠、無錯誤的運行。

GenRad 1689阻抗計基本規格參數：

測量參數:C/D、L/Q、R/Q或C/R(串聯或并聯)
測試頻率:500多個可編程測試頻率(12Hz至100kHz) 0.01%精度.
外加電壓:5mV至1.275V(可按5mV步進編程).
測量速度:高達每秒19次測量。
精確度:(主要參數)基本RLC 0.02%。(二級參數)基本DQ 0.0001

精確度計算器

使用此鏈接快速確定1689 Digibridge上給定測量的精度
1689精度計算器

阻抗范圍：

參數直讀范圍比率和DQ(PPM)
R0.00001ω至99999kΩ0.00010μω至9999.9GΩ
L0.00001小時至99999小時0.00010小時至9999.9小時
C0.00001pF至99999μF0.00010aF至9999.9F
帶C的r0.0001ω至9999kΩ未擴展
帶C的d0.0001到99991到9999 ppm
帶R或L的q0.0001到99991到9999 ppm

GenRad 1689-9750 (M)阻抗計標準配件
1689-0120 1689說明手冊
4200-0300交流電源線
1689-9602 BNC至BNC延長電纜
NIST可追溯校準證書
