SHR系列代表了獨立的高精度高壓實驗室SMU——源測量單元——配備了最新的高壓發電技術和iCS控制系統。

SHR最多提供四個高壓通道，每個通道具有獨立的電壓和電流控制以及可逆極性。

全新開發的柔性6kV通道提供了最大的多功能性。有三種電子可切換高壓發電模式，可提供4mA至2kV電壓、3mA至4kV電壓或2mA至6kV電壓。或者，SHR可以配備成本高效的2kV/6mA固定通道。

高品質的4.3英寸TFT可顯示詳細信息，并可通過電容觸摸進行控制。精確的滾輪和按鈕還可提供所有綜合功能，如日志記錄、圖形顯示和客戶專用插件。

優勢

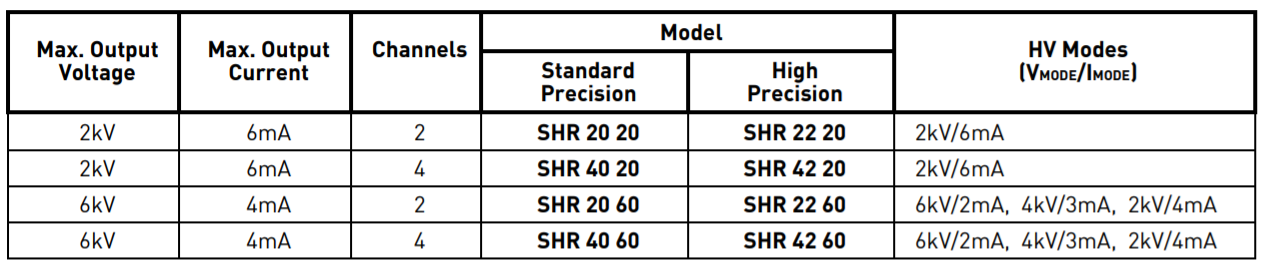

2/4通道，2kV/6kV版本

電子可切換極性

具有電子可切換模式的6kV通道：

高達2kV/4mA、4kV/3mA或6kV/2mA

高精度/極低紋波和噪音

以太網/USB接口，集成了ARM Linux服務器硬件上的iCS

4.3“TFT電容式觸摸多模顯示器

日志記錄、圖表顯示、腳本控制

德國制造

規格

極性：可電子切換

紋波和噪聲：

＜10mV（標準精度）

<3mV（高精度）

溫度系數：

50ppm/°C（標準精度）

30ppm/°C（高精度）

10ppm/°C（高精度，選項TC）

分辨率電壓設置：2*10-6*VNOM

分辨率電流設置：2*10-6*INOM

分辨率電壓測量：2*10-6*VNOM（標準精度）

1*10-6*VNOM（高精度）

分辨率電流測量：

全量程：

2*10-6*INOM（標準精度）

1*10-6*INOM（高精度）

第二范圍：

50pA[IUT<20μA]（高精度）

精度電壓測量：±（0.01%*VOUT+0.02%*VNOM）（標準精度）

±（0.01%*VOUT+0.01%*VNOM）（高精度）

電流測量精度：全量程：

±（0.01%*IOUT+0.02%*INOM）（標準精度）

±（0.01%*IOUT+0.01%*INOM）（高精度）

第二范圍：

±（0.01%*IOUT+4nA）（高精度）

電壓變化率：1*10-6*VMODE/s至0.2*VMODE/s

電源電壓：100-240VAC/50-60Hz

保護：禁止、安全回路、短路、過載、硬件V/I限制

接口：以太網

USB（A）2.0（主機：WiFi、日志記錄、網絡攝像頭）

USB（B）（遙控器）

高壓連接器：SHV

案例：桌面案例
