HIGHLAND TECHNOLOGY脈沖發生器J270 緊湊型單通道可調延寬電脈沖發生器、非常緊湊的基于 GaN 的納秒高壓脈沖發生器包括可調節的時間延遲和脈沖寬度
Highland Technology 脈沖發生器將具有慢邊沿的低電平信號轉換為振幅高達 100V 的干凈、快速的脈沖。提供直流和變壓器耦合型號。
型號 J270
緊湊型單通道可調延遲和寬度電脈沖發生器
特征：
- 用戶觸發的 50 歐姆脈沖輸出
- 手動調整延遲、寬度和輸出脈沖電壓
- 從 25 納秒到 2.5 微秒的三個定時范圍，高達 20 MHz 的觸發速率
- 1 納秒（典型上升/下降），< 2.5 納秒（典型最小寬度），< 15 皮秒 RMS 典型抖動（范圍 1）
- 干凈、快速的脈沖輸出，可在 0.8 伏至 20 伏范圍內調節
- 可選模擬時間調制輸入
- 出色的激光器、激光堆棧、光調制器、PIN 二極管、微通道板或 SiC 柵極驅動器
- 緊湊的 2“ x 3” 外殼
描述：

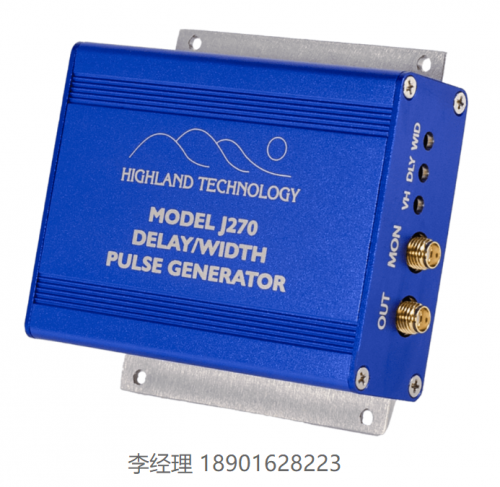

Highland J270 是一款非常緊湊的基于 GaN 的納秒高壓脈沖發生器，具有可調節的時間延遲和脈沖寬度模擬控制。它包括 SMA 觸發器輸入和環通/端接連接器，以及 SMA 輸出和脈沖監視器連接器。
J270 可以產生 0.8 至 20 伏的快速平坦脈沖。OEM 版本可用作嵌入式棒激光器、光調制器、增強器門、PIN 二極管或電纜驅動器。
| 功能 | |
| 輸入觸發器 | 正脈沖、SMA 輸入和環通連接器 +0.5 伏觸發閾值 最大安全輸入 +5 伏 配備 J48 可拆卸 SMA 50 歐姆終端 |
| 抖動 | 小于 500 ppm 的范圍延遲，典型值 |
| 輸出 | 50 歐姆源阻抗，零伏基線 脈沖可在 +0.8 至 +20 伏范圍內調節 （0.4 至 10 伏特，50 歐姆負載） 上升/下降 1 ns（典型值） 開關可選輸出極性 |
| 監視器輸出 | 直流耦合 SMA 連接器 50：1 衰減輸出脈沖監視器，50 歐姆阻抗 100：1 輸入外部 50 歐姆負載 |
| 電源輸入 | +24 VDC，100 mA + 平均負載電流 2.1 mm x 5.5 mm 螺紋套管插座，中心正極 提供 J24 壁插式通用輸入電源 |
| 校準間隔 | 一年 |
| 包裝 | 鋁制外殼，2 英寸 x 3 英寸 x 1 英寸 包括 J732 安裝法蘭 |
時間范圍
| 范圍 | 最小延遲 | 最小寬度 | 最大頻率 |
|---|---|---|---|
| 25 納秒 | 15 納秒 | 2 納秒 | 1 / （深 + 寬 + 40 納秒） 最大 20 MHz |
| 250 納秒 | 30 納秒 | 12 納秒 | 1 / （深 + 寬 + 65 納秒） 最大 10 MHz |
| 2.5 微秒 | 220 納秒 | 120 納秒 | 最大 1 / （深 + 寬 + 350 納秒） 1 MHz |
可用于嵌入式應用的其他范圍

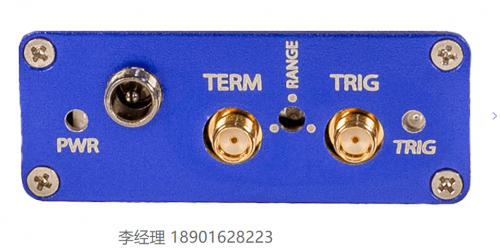

J270 電源板

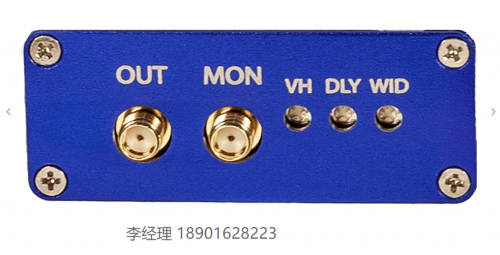

J270 信號面板
