HIGHLAND TECHNOLOGY光子學T760 雙通道緊湊型高壓光電轉換器將兩個數字光纖輸入轉換為高級隔離電脈沖輸出
型號 T760
雙通道緊湊型高壓光耦
特征：
- 兩個變壓器隔離的數字脈沖輸出
- 可調脈沖幅度從 5 伏到 80 伏（-1 版本）或 100 伏（-2 版本）到 50 Ω
- 輸出干凈、平坦的脈沖，典型上升時間低于 1 納秒（-1 版本）或 2.5 納秒（-2 版本）
- 兩個 850 納米光纖輸入，帶模擬信號監視器和可調觸發閾值
- 外部通用電源或 12 伏直流電源
- 兼容 Highland J720、J724、V720 和 P730 光脈沖源
- Highland 的 P400/P500 和 T560/T660 數字延遲/脈沖發生器以及 T34x 系列嵌入式波形發生器的理想附件
描述：
T760 將兩個數字光纖輸入轉換為高級隔離電脈沖輸出。每個光纖輸入都有一個單獨的數字閾值微調電位器、模擬信號監視器和閾值測試點，允許對接收閾值進行最佳設置。
數字輸出是變壓器隔離的。帶有測試點的單個微調電位器將數字輸出電平設置為 5 伏至 80-100 伏峰值。
電輸出直接跟隨光輸入。
Highland 還提供 T750，這是一款 4 通道高壓變壓器隔離脈沖驅動器。
| 功能 | 雙通道緊湊型高壓光耦 |
| 輸入 | 兩個 850 nm 光纖 ST 輸入 1 mW 標稱值，單模或多模 |
| OPTICAL THRESHOLD | 每個通道的微調電位器可調，250 μW 至 1500 μW 提供監控輸出和觸發電平測試點 |
| 輸出 | 兩個獨立隔離的變壓器耦合方波脈沖，具有公共幅度調節功能 T760-1：5 至 80 伏特，外部 50 Ω 負載 T760-2：5 至 100 伏特，外部 50 Ω 負載 Tip 插孔監控邏輯閾值和輸出電平 750 ns 寬度，5 V 時最大占空比為 6.5% 270 ns 寬，80 V 時最大占空比為 0.5% 200 ns 寬，100 V 時最大占空比為 0.2% |
| 上升時間 | T760-1：小于 1 ns（典型值） T760-2：小于 2.5 ns（典型值） |
| FALLTIME （秋季時間） | 參見手冊第 4.5 節 |
| 抖動 | 小于 30 ps RMS |
| 插入延遲 | 8 ns（典型值） |
| 工作溫度 | 0 至 60 °C |
| 校準間隔 | 一年 |
| 權力 | +12 伏，最大 0.8 安培 包括 Highland J12 壁式插頭電源 |
| 連接 | 纖維：ST 信號：SMB 電源，2.1 x 5.5 mm 同軸，中心正極 尖端插孔監控高壓輸出電平 尖端插孔監控觸發閾值電平 |
| 指標 | 綠色開機 LED |
| 包裝 | 4.75 英寸（長）x 4.05 英寸（寬）x 1.25 英寸（高）擠壓鋁制外殼 |

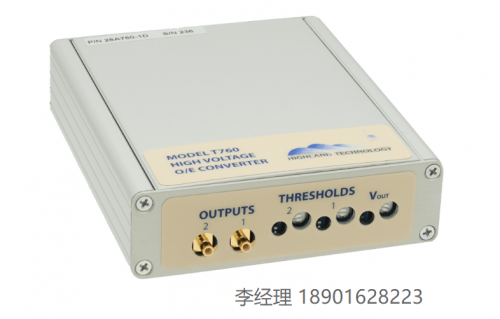

T760 輸出面板

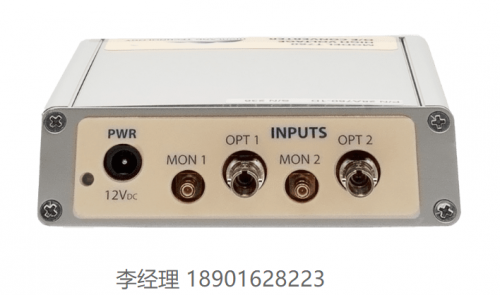

T760 輸入面板
