型號 T240

單通道外部觸發的互補輸出脈沖發生器

特征：
描述：

T240 是一款具有互補輸出的外部觸發脈沖發生器，最初設計用于通過合適的功率放大器和偏置器驅動電/光調制器。

低于 100 皮秒的上升和下降時間和可編程的脈沖寬度范圍使 T240 非常適合在泵浦光纖系統和射頻應用中驅動種子激光器，包括快速脈沖調制、相移和諧波產生。

其他應用包括時域器件特性和建模、半導體測試和系統電纜/時序調整。

功能
外部觸發的互補輸出脈沖發生器
觸發
閾值可在 -2.5 至 +2.5 伏范圍內編程
最大安全輸入為 ± 3.3 伏
傳播延遲
范圍 1：3 ns 標稱插入延遲
范圍 2：10 ns 標稱插入延遲
互補輸出
-破折號 1：
用戶可調 0 至 ± 750 mV（標稱值，± 675 mV，最小值）峰值，可承受 50 Ω負載;交流耦合 每個輸出 5 Ω 標稱電源
-破折號 3：
用戶可調 0 至 375 mV（標稱值，340 mV，最小值）峰-峰值
LVDS 到 50 Ω負載;直流耦合 50 Ω 每個輸出標稱電源
V?? = +1.15 V（標稱值，固定）
V?? = +1.15 V 至 +0.75 V（標稱，可調）
脈率
范圍 1：最大 70-125 MHz，具體取決于延遲/寬度設置
范圍 2：最大 20-50 MHz，具體取決于延遲/寬度設置
上升/下降時間
75 ps 標稱值，在 10/90% 下測量
可編程時序
范圍 1：延遲 0 至 2.5 ns，寬度 100 ps 至 2.5 ns，d+w < 2.5 ns
范圍 2：延遲 0 至 25 ns，寬度 250 ps 至 25 ns，d+w < 25 ns
抖動
范圍 1：< 5 ps RMS，典型值 < 3 ps RMS
范圍 2：< 10 ps RMS
控制
標準：微調電位器、RS-232 和 USB;可選 SPI
校準間隔
一年
權力
500 mA 標稱值為 +5 V，通過 USB 連接器
配備 Highland 型號 J6 電源
連接
TRIG OUT+ OUT- SMA 插孔
Micro/AB 用于電源和 USB 控制
D9 母頭，用于可選電源/RS-232/SPI
LED 指示燈
Green POWER 藍色 TRIGGER 橙色 COMM
包裝
4.75 英寸（長）x 4.0 英寸（寬）x 1.25 英寸（高）擠壓鋁制外殼

如果沒有外部觸發器，T240 將無法運行。任何傳統的射頻或函數發生器都可以觸發它，包括 Highland 提供的數字延遲發生器和任意波形發生器產品。周期抖動將由發生器決定。

不，T240 需要一個外部 PRF 源作為觸發器。

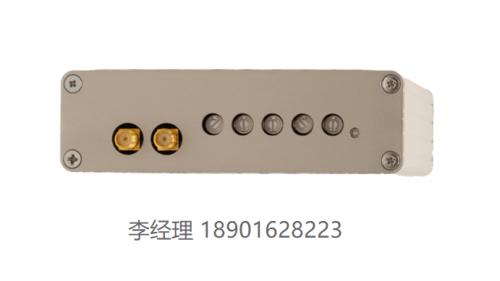

T240 信號端板

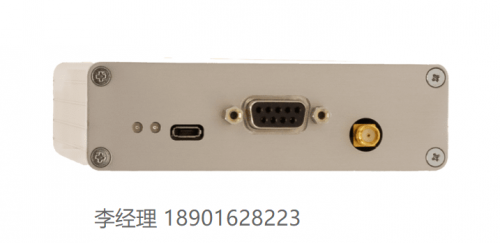

T240 電源端板
