HIGHLAND TECHNOLOGY光子學T130 單通道皮秒 EOM 驅動器外部觸發脈沖發生器，適用于驅動 50Ω Mach-Zehnder LiNBO3 電光型器件。
型號 T130
單通道皮秒 EOM 驅動器
特征：
- 三個范圍內的可編程延遲和脈沖寬度
- 可編程幅度從 -0.5 V 到 -7 V，到 50Ω 負載
- 上升時間 / 下降時間 100 皮秒，典型值 （10 – 90%）
- 內置寬度發生器，可在 250 皮秒至 300 納秒范圍內調節，FWHM
- 內置偏置電源，± 6V 可調
- 由 +24V DC 供電
- 通過 USB、RS-232 或板載微調電位器進行控制
- 內置自檢 （BIST）
- 緊湊的擠壓外殼，包括表面安裝法蘭
- 應用包括：
描述：
T130 專為高脈沖輸出驅動能力和多功能性而設計。與典型的電信級電光驅動器模塊不同，該模塊具有完整的 7 V 峰值幅度擺幅，使其成為高 Vpi 電光調制器類型設備的理想選擇。
T130 采用邊沿觸發式設計，提供超低皮秒級抖動性能和可調延遲，具有 250 皮秒至 300 納秒的三個寬度范圍。內置偏置電源、集成偏置三通和繼電器在快速射頻路徑上為單端口 EOM 提供 -6 V 至 +6 V 的直流偏置，或為雙端口調制器提供專用偏置端口。USB、RS-232、BIST（內置自檢）和本地微調罐控制是標準配置。T130 是控制 LiNbO3 / Mach-Zehnder“切片器”和類似的 50 歐姆電相和振幅光學器件的出色方法。
| 功能 | 外部觸發的單通道脈沖發生器和 EOM 驅動器 |
| 觸發 | 閾值：+0.5 伏 最大安全輸入：-0.6 伏至 +6 伏 |
| 傳播延遲 | 范圍 1：8ns 標稱插入延遲 范圍 2：20ns 標稱插入延遲 范圍 3：70ns 標稱插入延遲 |
| 射頻輸出 | 用戶可調 -0.5 V 至 -7 V 峰值電壓，可進入 50Ω 負載;交流耦合 |
| 脈率 | 范圍 1：最大 50 MHz，具體取決于延遲/寬度設置 范圍 2：最大 25 MHz，具體取決于延遲/寬度設置 范圍 3：最大 5 MHz，具體取決于延遲/寬度設置 |
| 上升/下降時間 | 100ps，典型測量值為 10/90% |
| 可編程時序 | 范圍 1：延遲 0 至 5ns 寬度 250ps 至 5ns d+w < 5ns 范圍 2：延遲 0 至 50ns寬度 500ps 至 50ns d+w < 50ns 范圍 3：延遲 0 至 300ns寬度 1ns 至 300ns d+w < 300ns 范圍可通過前面板 DIP 開關選擇或遠程選擇 |
| 抖動 | 范圍 1：< 3ps RMS 典型值 范圍 2：< 10ps RMS 范圍 3：< 50ps RMS |
| 偏置電源 | RF OUT 處的內部/外部 DC 偏置 T 形注入 內部偏置電源可調± 6 伏，最大 100 mA 偏置連接器在設置為 INT 模式時用作 Hi-Z 電壓監視器 |
| 控制 | 微調電位器、RS-232 和 USB |
| 工作溫度 | 0 至 50°C，無冷凝 |
| 校準間隔 | 一年 |
| 儲存溫度 | -20 至 80°C |
| 權力 | 最大 250mA 時為 +24 伏 提供 J24 通用壁插式電源 |

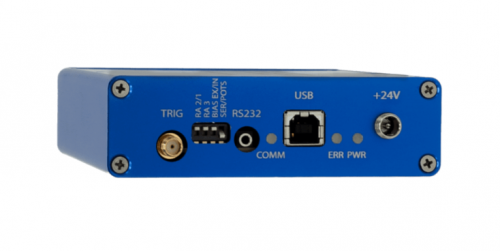

| 通信 | USB、RS-232 端口 |

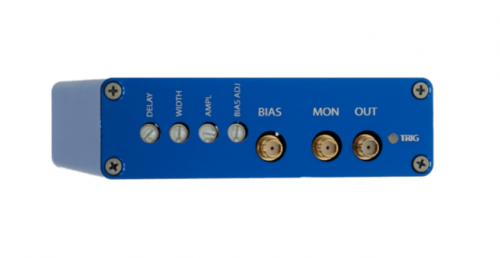

| 連接 | TRIG RF OUT RF MON BIAS OUT SMA 插孔 |
| LED 指示燈 | 綠色 POWER 藍色觸發器 橙色 COMM 紅色 錯誤 |
| 包裝 | 4.84 英寸（長）x 4.06 英寸（寬）x 1.20 英寸（高）擠壓鋁制外殼 提供安裝法蘭 |
| 一致性 | OEM 產品沒有 UL/FCC/CE 合規性要求 專為滿足 UL/FCC/CE 要求而設計 |
