HIGHLAND TECHNOLOGY光子學J720 單通道緊湊型電-光纖轉換器
在高 EMI 環境中傳輸數公里距離的邏輯電平或關鍵定時觸發器。

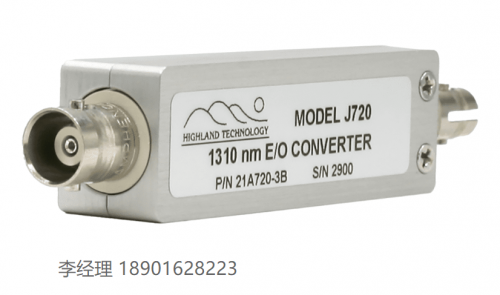

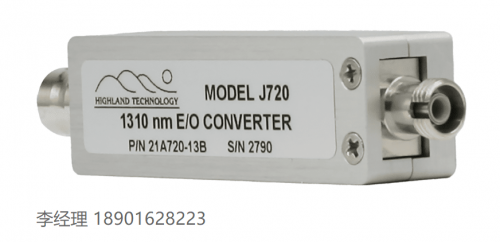

型號 J720
單通道緊湊型電-光纖轉換器
特征：
- 緊湊的邏輯電平光信號鏈路組件
- 允許在高 EMI 環境中長距離傳輸邏輯電平和快速觸發
- 快速的光學和電氣上升時間
- 低于 12 皮秒的典型 RMS 鏈路抖動
- 堅固高效的鋁制封裝使 e/o 過渡位于最方便的地方
- 無需電源
- 850 納米或 1310 納米版本可用于 ST 或 FC 連接光纖
- Highland 數字延遲/脈沖發生器的理想附件
描述：
通過銅導體長距離傳輸快速 logic 信號一直很困難。同軸或雙絞線傳輸線會引入衰減、色散、接地回路，并為外部電噪聲提供入口點。結果可能是抖動、脈沖寬度失真，并最終導致邏輯錯誤。
J720 是一款緊湊型信號供電電光轉換器。
當與 Highland J730 型一起使用時，該組合可以在高 EMI 環境中傳輸數公里距離的邏輯電平或關鍵定時觸發器，鏈路抖動通常低于 10 皮秒 RMS。J730 提供上升時間低于 750 皮秒的數字邏輯輸出，還提供快速模擬（180 MHz 帶寬）輸出用于監控鏈路完整性。
J720 與 Highland Model P500 數字延遲/脈沖發生器和該公司的 VME 封裝電氣/光轉換器產品兼容。J720 還是 T760 雙通道 100 伏光耦轉換器的出色驅動器。
| 功能 | |
| 輸入 | 標稱 0 至 +5 伏，來自 50 歐姆電源，最大 +5.5 伏 輸入阻抗 50 Ω 標稱值 |
| 傳播延遲 | 1 ns 標稱值，50% 電電平至 50% 光學電平 |
| 輸出 | 1.5 mW 標稱光功率，由 5 V、50 Ω 電源驅動 提供 850 或 1310 nm 波長版本 |
| 帶寬 | 最小 500 MHz |
| OPTICAL RISETIME | < 300 ps，由 Highland P500 或同等產品驅動 |
| 抖動 | < 12 ps RMS，J720 + J730 組合 |
| 工作溫度 | 0 至 60oC |
| 校準間隔 | 兩年 |
| 連接 | BNC 電氣輸入插孔 ST 或 FC 光纖輸出 |
| 包裝 | 鋁制外殼 0.75 英寸（19.1 毫米）寬 x 0.62 英寸（15.7 毫米）高 x 3.35 英寸（85.1 毫米）標稱 |
不需要電源。任何低阻抗 5V TTL 源都將為 J720 供電。
J720 由信號直接供電，不需要單獨的電源。J720 經過工廠校準，當由 +5 伏、50 歐姆電源驅動時，可向光纖發射 1mW （0dBm）。請注意，5 伏、50 歐姆的電源可向 50 歐姆負載產生 2.5 伏的電壓。50 歐姆源阻抗設置工作電流，并吸收源、電纜和 J720 之間的信號反射。
J720 經過工廠校準，當由 +5V、50 歐姆電源供電時，可將 1mW （0dBm） 耦合到光纖中。J720 可以使用 +3.3V、50 歐姆源工作，前提是調整 J720 的靈敏度微調電位器以補償較低的信號電平。通過撕下外殼頂部的圓形銀色貼紙來訪問 trimpot。使用小平頭螺絲刀小心地順時針旋轉微調電位器，同時使用 Highland 光耦或單獨功率計的校準監視器端口觀察光功率水平。如果調整 1310nm 版本，請順時針旋轉微調電位器。
