Highland Technology4 通道 VME 模擬和數字模式發生器V350 型

功能特點

• 四個多功能、命令表驅動的波形發生器，每個都能產生一個 12 位模擬波形和多達四個數字輸出
• 每個波形的離散點高達 100 萬，時鐘頻率高達 40 兆赫
• 提供單次和循環模式
• 12 位波形振幅分辨率通道可獨立運行，也可在模塊內或跨模塊同步運行
• 輸出級多路復用允許靈活配置自檢和演示模式允許快速評估和驗證
• 雷達和聲納模擬的理想選擇

說明

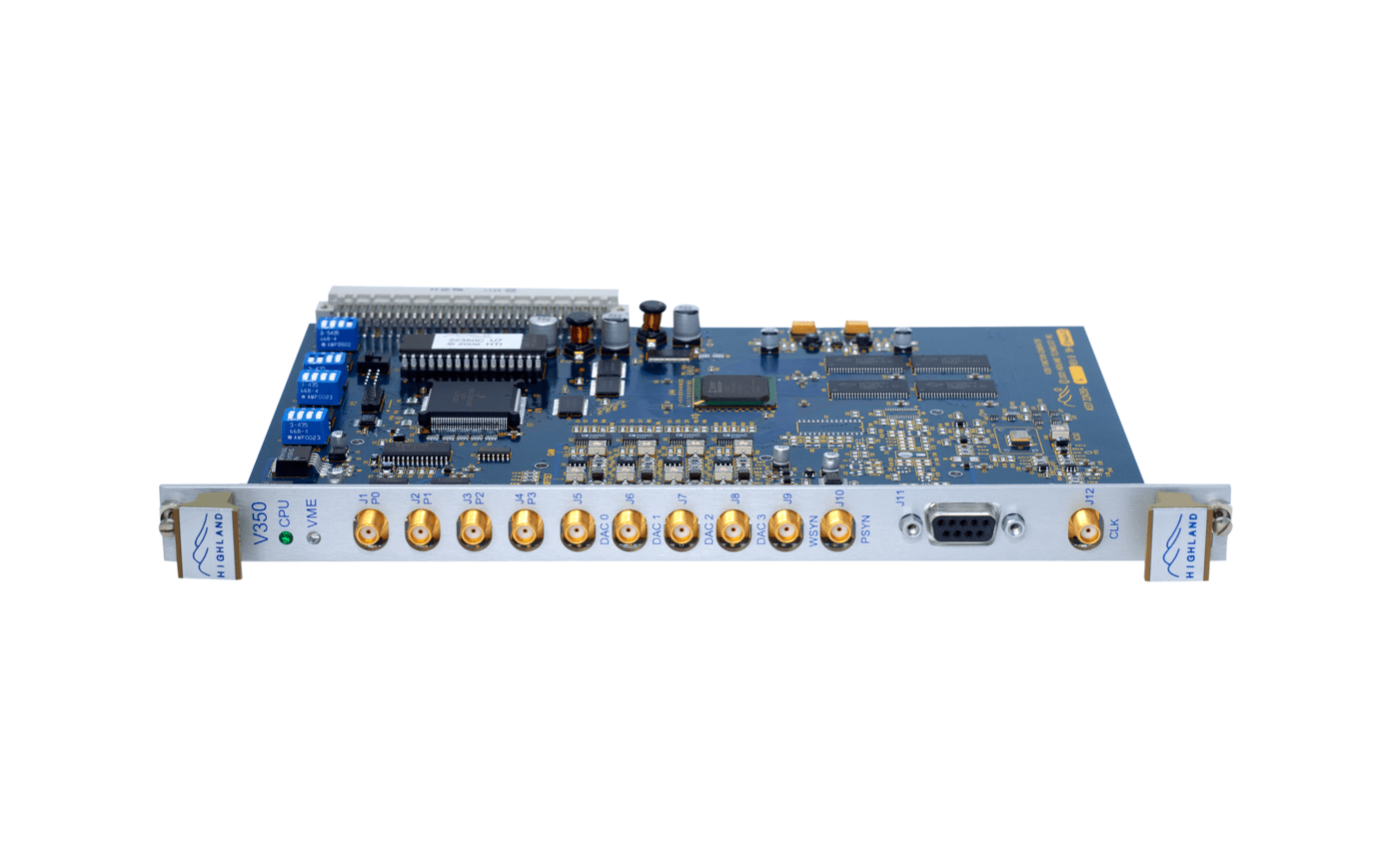

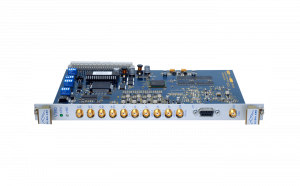

V350 是一款 4 通道 VME 模擬/數字函數發生器，可產生與邏輯電平輸出同步的任意波形，可用于控制系統、雷達模擬或其他 COTS 應用。

每個 V350 通道通過掃描存儲在用戶可加載存儲器中的順序數據點，生成一個 12 位模擬波形和多達四個數字輸出。輸出由數模轉換器、平滑濾波器和輸出放大器處理。

輸出級多路復用允許靈活配置，通道可以獨立運行，也可以在模塊內或跨模塊同步運行。

控制和波形生成以 40-MHz 全速率或編程子倍數運行。選件允許波形生成與外部觸發同步，而不會因量化到本地時鐘而產生抖動。

每個通道都有 1 M 字的波形存儲器，通過 512 塊命令表進行控制，其中包括播放、延遲、等待和停止命令、條件跳轉和標志控制。
