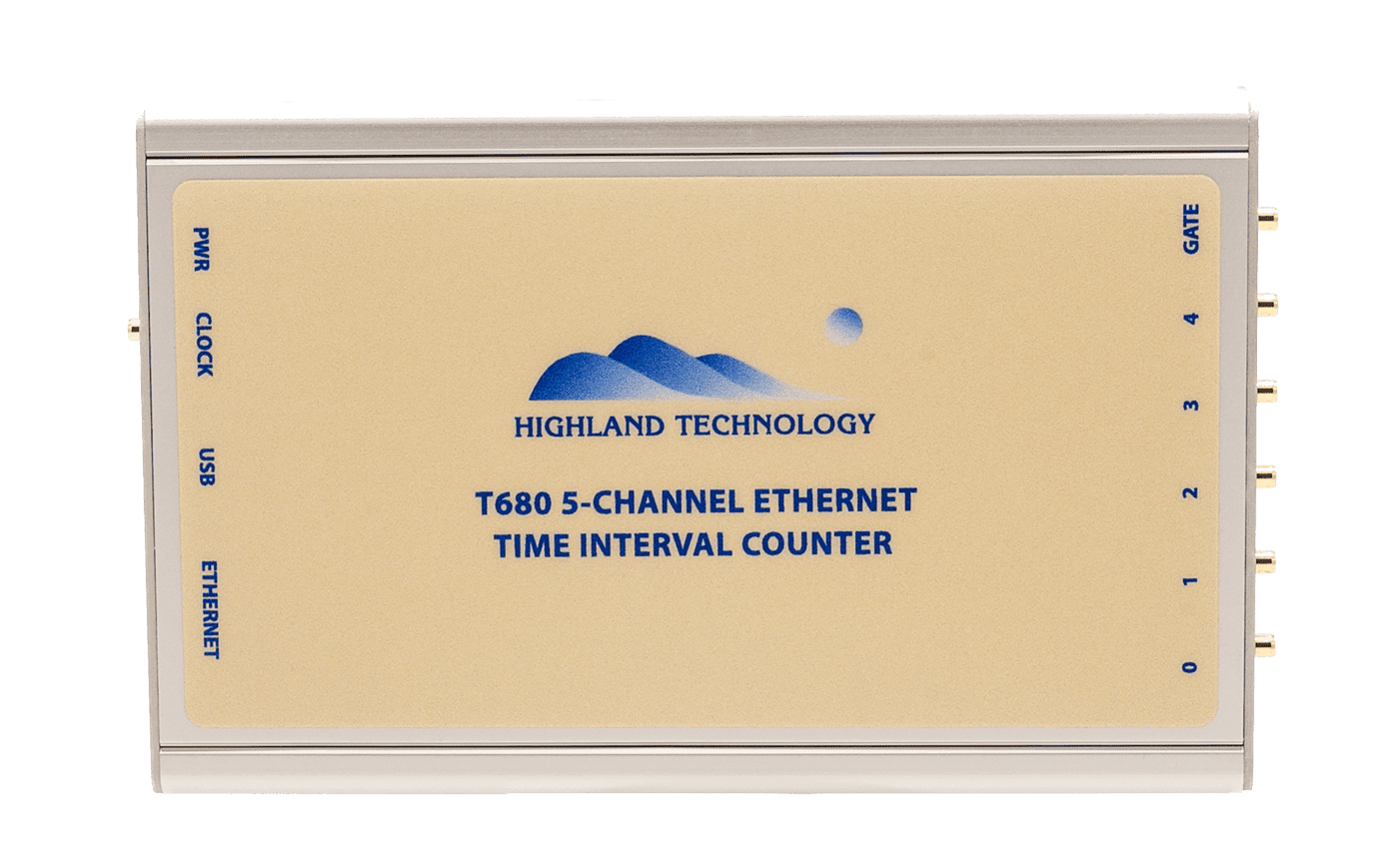

Highland Technology 型號 T680 5 通道以太網時間間隔計數器
特征：
- 五通道時間間隔計數器和時間戳
- 5 個通道可用作 TIC 開始加 4 個停止，或 5 個時間戳
- 12.2 皮秒分辨率，48 位（3236 秒）范圍
- 公共 GATE 輸入
- 每個通道 1023 個采樣 FIFO
- 外部通用電源或 12 伏直流電源
- 100 Mbit 以太網和 USB 接口
- 緊湊的擠壓外殼，帶可選安裝法蘭
描述：
T680 包含 5 個寬范圍時間戳。每個通道都可以拍攝一個電輸入的上升沿時間，分辨率為 12.2 皮秒，范圍為 48 位。在 time-stamp 模式下，可以讀取單個時間戳。在 TIC 模式下，通道 0 可以用作通道 1-4 的 “開始” 時間參考，并可選擇在開始事件之后或之前/之后獲取時間。
定制版本可以包括 DRAM 并執行內部直方圖或累積陣列數據，用于熒光衰變和 2D 延遲塊成像等應用。
| 功能 | 5 通道時間間隔計數器/時間戳 |
| 觸發輸入 | 上升沿觸發，50 Ω 輸入阻抗，直流耦合 閾值可在 -2.5 至 +2.5 伏范圍內編程 最大安全輸入為 ± 3.3 伏 |
| 時間分辨率 | 12.207031 ps LSB （12.5ns/1024） 48 位范圍，3435.97 秒 |
| 死時間 | 最大 100 ns |
| 門輸入 | 50 歐姆，最小 2 伏，高電平有效 |
| 時鐘 | 內部 10 MHz，可用作 TTL 輸出 可鎖定到外部 10 MHz ±10 PPM 參考，最小 1 伏 p-p |
| 抖動 | < 50 ps（典型值），< 75 ps（最大 RMS），時間間隔低于 1 ms < 10 ns/s，使用內部時鐘進行更長時間的測量 |
| 相對信道精度 | < 100 ps 通道到通道 |
| 控制 | 10/100 以太網和 USB |
| 權力 | 500 mA 時為 +12 V，標稱值 提供 Highland Model J12 12 伏電源 |
| 校準間隔 | 一年 |
| 連接 | 通道 0-4，門，時鐘：SMB RJ45 以太網 Micro/AB 用于 USB 控制 2.5 mm 電源桶，中心正極 |
| LED 指示燈 | Green POWER 藍色 TRIGGER 橙色 COMM |
| 包裝 | 擠壓陽極氧化鋁外殼 |
