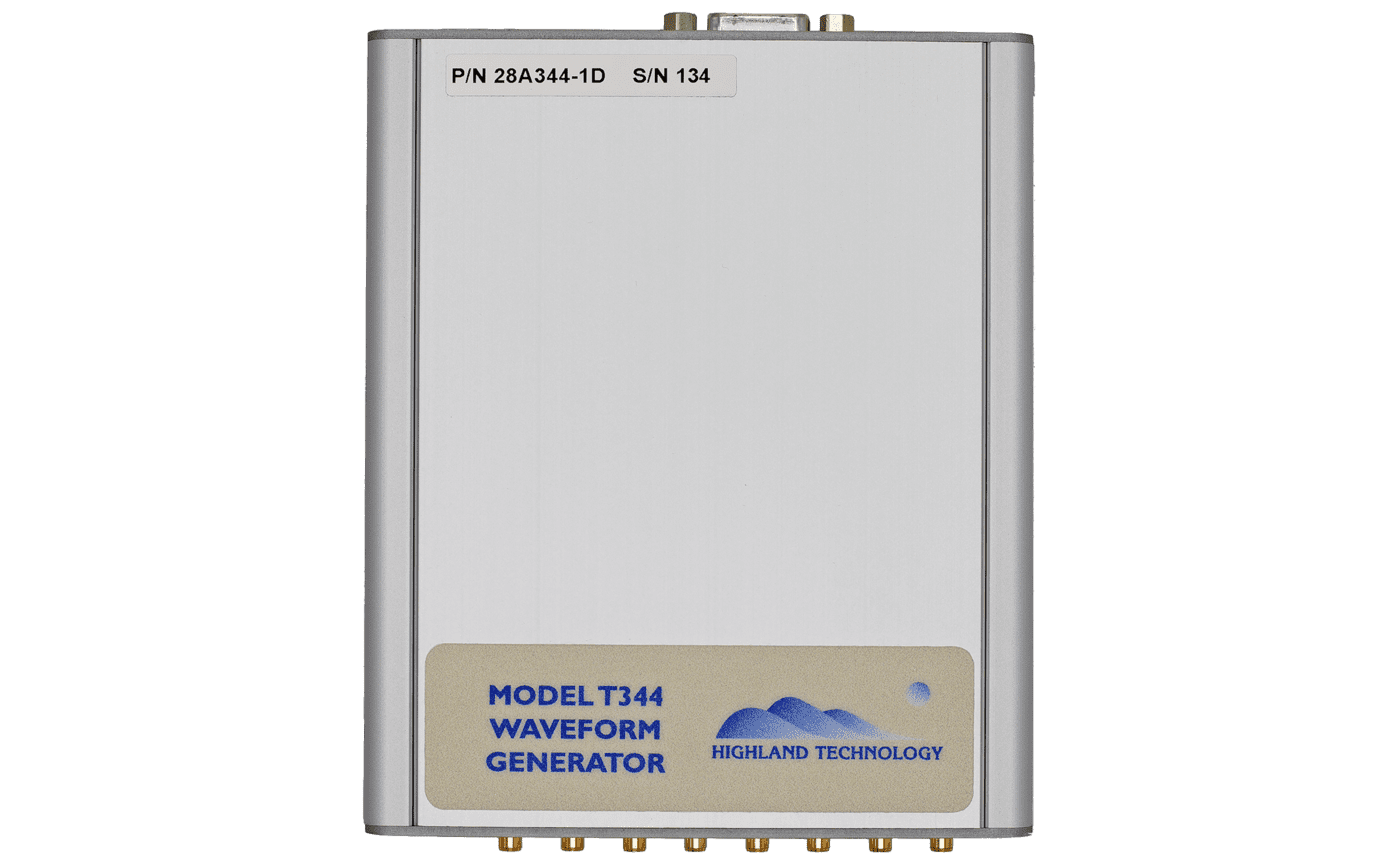

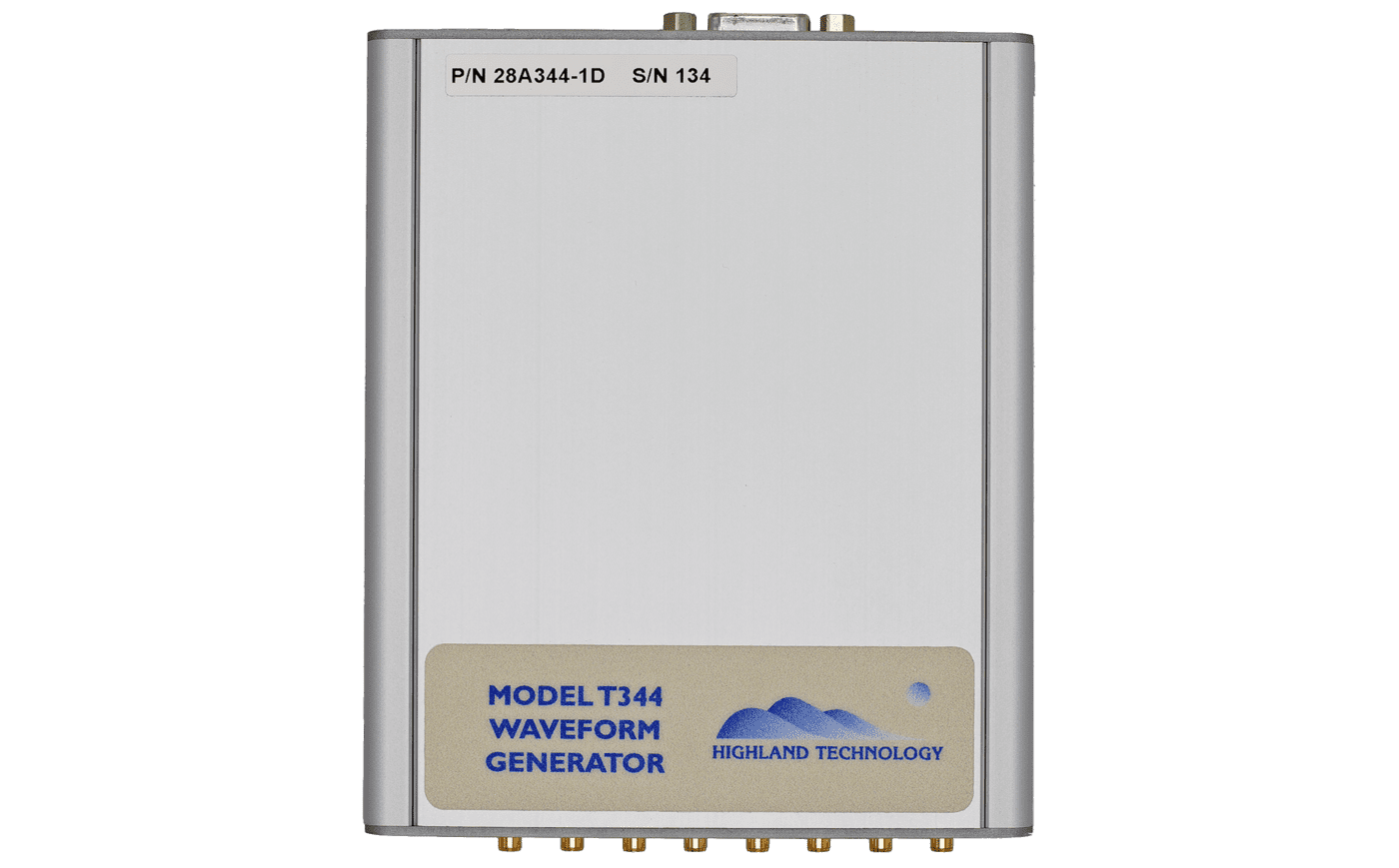

Highland Technology 型號 T344 4 通道緊湊型 32 MHz 任意波形發生器
特征：
- 四個可編程通道，用于獨立或同步的正弦波、鋸齒波、三角波、高斯噪聲或方波/脈沖/PWM 波形生成
- 通道可以同步，以獲得相同或比率頻率的協調多相或時間同步信號
- 多個 T344 單元可以同步
- 可編程通道求和
- 每通道 4096 點任意波形存儲器
- 輸出頻率范圍 0 至 32 MHz，分辨率為 0.015 Hz
- 高達 10.24 伏的峰峰值輸出、可編程 5：1 衰減和直流偏移
- 可編程偏移允許波形 + 偏移或直接 DC DAC 功能
- 可編程通道相位允許生成正交或多相波形
- 可編程數字脈沖/PWM 輸出可以模擬傳感器或正交編碼器
- RS-232 和以太網接口
- TTL 連接器允許外部觸發輸入或通道重置
- SYS 連接器允許在多個單元上同步時鐘和通道
- 包括通道測試連接器，允許在系統內檢查通道性能，而無需移除現場布線
- 包括測試輸出和內置自檢 （BIST）
- 緊湊的獨立式嵌入式包裝
描述：
T344 是一款緊湊型 4 通道 32 MHz 任意波形發生器。它包含四個 DDS 波形合成器，可以獨立或同步使用以產生多相信號。波形包括正弦波、三角波、鋸齒波、高斯噪聲和精密方波/PWM 輸出。可能會生成用戶加載的任意波形。
測試?yán)^電器允許將任何輸出轉移到測試連接器，以進行系統內校準驗證。提供內置自檢功能。
T34x 系列發生器包括 T340 和 T346。
| 功能 | 4 通道任意波形發生器 |
| 標準波形 | 正弦波、鋸齒波、三角波、高斯噪聲或方波/脈沖/PWM 輸出 |
| 任意波形 | 4096 點、16 位用戶可加載任意波形，具有可編程硬件插值功能 |
| 信號擺動 | 正常范圍：±5.12 V ±1% 衰減范圍：±1.024 V ±1% |
| 阻抗 | 50 Ω 標稱輸出阻抗 |
| DC OFFSET | ± 2 mV（典型值），15-35°C ± 最大 10 mV，0-60°C |
| 增益誤差 | ± 最大 0.5 % |
| 平整 度 | -0.1 dB（12 MHz，典型值） -1 dB（32 MHz，典型值） -3 dB（46 MHz，典型值） 振幅隨頻率單調滾降 |
| DAC 分辨率 | 14 位 DAC 輸出分辨率 |
| 頻率范圍 | 高范圍：0 至 32 MHz，分辨率為 0.0149 Hz 中范圍：0 至 4 MHz，分辨率為 0.0018 Hz 低范圍：0 至 250 KHz，分辨率為 116 μHz 可用額外范圍達 40 MHz |
| 高斯噪聲 | 可編程幅度 0 至 1 V RMS，可編程 3 dB 帶寬 0 至 2 MHz |
| 相移 | 1/65536 次循環 ≈ 0.0055° |
| PWM 占空比分辨率 | 1/65536 = 0.0015% |
| 總結 | 任何通道都可以與通道 1 到 3 的輸出相加，并可級聯到任何分組中 |
| 頻率精度 | 頻率 ±20 PPM 可鎖定到外部 10 MHz 源 |
| 通信 | RS-232 標準，38.4 kbaud 10/100 以太網標準 |
| 連接 | 信號、SMB 插孔 電源，2.5 mm 同軸，中心正極 RS-232 和備用電源，D9 母頭 以太網 RJ45 |
| 校準間隔 | 一年 |
| 權力 | +12 V，最大 750 mA 提供 J12 12 伏電源適配器 |
| 包裝 | 4.75 英寸（長）x 4.05 英寸（寬）x 1.25 英寸（高）擠壓鋁制外殼 |
| 一致性 | OEM 產品沒有 UL/FCC/CE 合規性要求 專為滿足 UL/FCC/CE 要求而設計 提供的電源適配器已通過 UL/CE 認證 |
