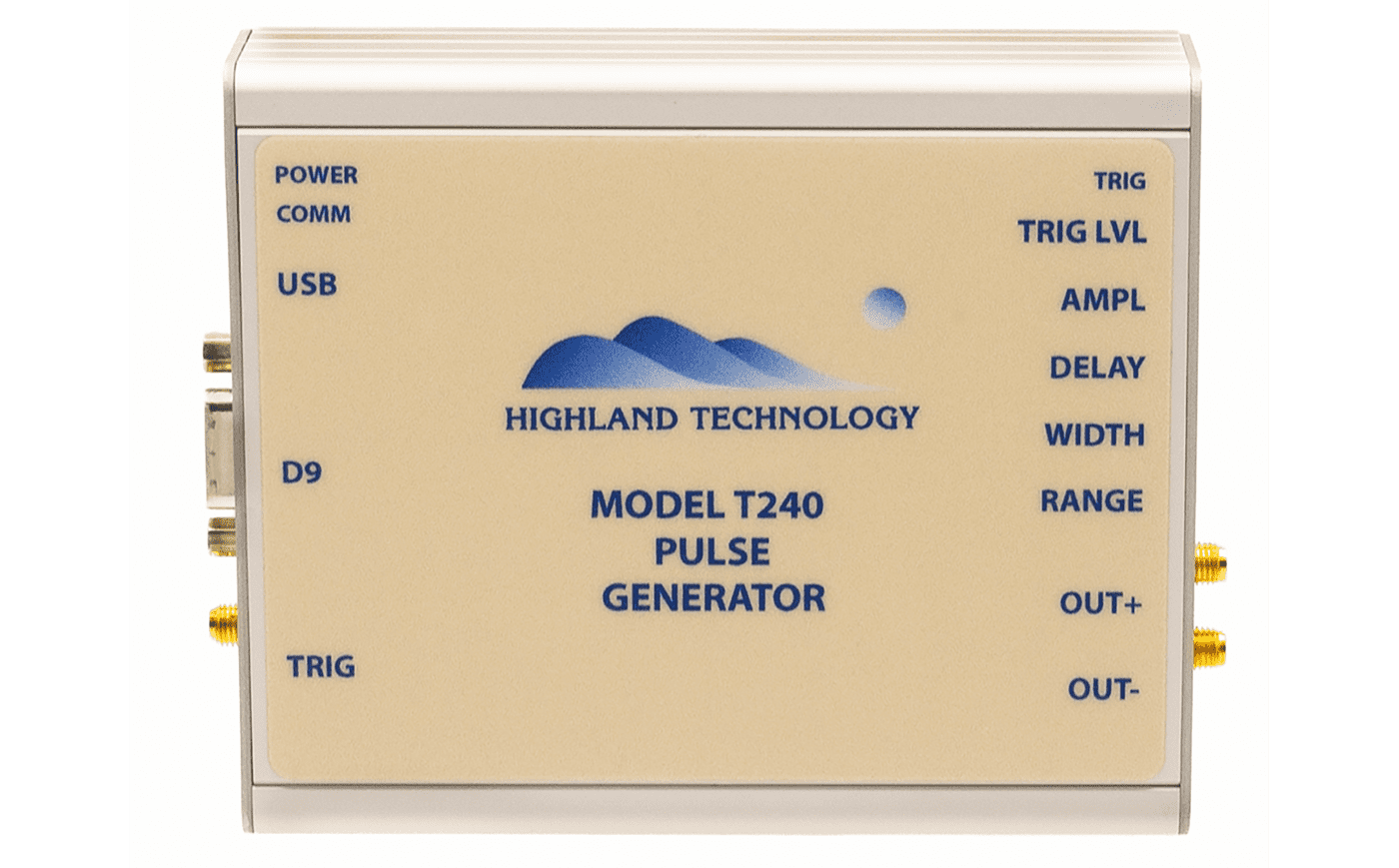

Highland Technology 型號 T240 單通道外部觸發的互補輸出脈沖發生器
特征：
- 生成快速互補脈沖輸出
- 兩個范圍內的可編程延遲和脈沖寬度
- 可編程幅度從 0 到 750 毫伏標稱值，0 到 375 毫伏標稱 LVDS
- 上升時間/下降時間 75 皮秒（典型值），10-90%
- 脈沖寬度低至 100 皮秒 FWHM
- 可編程觸發閾值
- 由 USB 或標準 5 伏微型 USB 電源供電
- 通過 USB、RS-232 或微調電位器進行控制;可選 SPI
- 緊湊的擠壓外殼，帶可選安裝法蘭
- T240 適用于：
- 通過合適的功率放大器和偏置器驅動電/光調制器
- 在泵浦光纖系統中驅動種子激光器
- 射頻應用：快速脈沖調制、相移、諧波產生
- 時域器件表征和建模
- 半導體測試
- 系統電纜/定時調整
描述：
T240 是一款具有互補輸出的外部觸發脈沖發生器，最初設計用于通過合適的功率放大器和偏置器驅動電/光調制器。
低于 100 皮秒的上升和下降時間和可編程的脈沖寬度范圍使 T240 非常適合在泵浦光纖系統和射頻應用中驅動種子激光器，包括快速脈沖調制、相移和諧波產生。
其他應用包括時域器件特性和建模、半導體測試和系統電纜/時序調整。
| 功能 | 外部觸發的互補輸出脈沖發生器 |
| 觸發 | 上升沿觸發，50 Ω 輸入阻抗，直流耦合 閾值可在 -2.5 至 +2.5 伏范圍內編程 最大安全輸入為 ± 3.3 伏 |
| 傳播延遲 | 范圍 1：3 ns 標稱插入延遲 范圍 2：10 ns 標稱插入延遲 |
| 互補輸出 | -破折號 1： 用戶可調 0 至 ± 750 mV（標稱值，± 675 mV，最小值）峰值，可承受 50 Ω負載;交流耦合 每個輸出 5 Ω 標稱電源 -破折號 3： 用戶可調 0 至 375 mV（標稱值，340 mV，最小值）峰-峰值 LVDS 到 50 Ω負載;直流耦合 50 Ω 每個輸出標稱電源 V?? = +1.15 V（標稱值，固定） V?? = +1.15 V 至 +0.75 V（標稱，可調） |
| 脈率 | 最小脈率為 0 Hz 范圍 1：最大 70-125 MHz，具體取決于延遲/寬度設置 范圍 2：最大 20-50 MHz，具體取決于延遲/寬度設置 |
| 上升/下降時間 | 75 ps 標稱值，在 10/90% 下測量 |
| 可編程時序 | 范圍 1：延遲 0 至 2.5 ns，寬度 100 ps 至 2.5 ns，d+w < 2.5 ns 范圍 2：延遲 0 至 25 ns，寬度 250 ps 至 25 ns，d+w < 25 ns |
| 抖動 | 范圍 1：< 5 ps RMS，典型值 < 3 ps RMS 范圍 2：< 10 ps RMS |
| 控制 | 標準：微調電位器、RS-232 和 USB;可選 SPI |
| 校準間隔 | 一年 |
| 權力 | 500 mA 標稱值為 +5 V，通過 USB 連接器 配備 Highland 型號 J6 電源 |
| 連接 | TRIG OUT+ OUT- SMA 插孔 Micro/AB 用于電源和 USB 控制 D9 母頭，用于可選電源/RS-232/SPI |
| LED 指示燈 | Green POWER 藍色 TRIGGER 橙色 COMM |
| 包裝 | 4.75 英寸（長）x 4.0 英寸（寬）x 1.25 英寸（高）擠壓鋁制外殼 |
