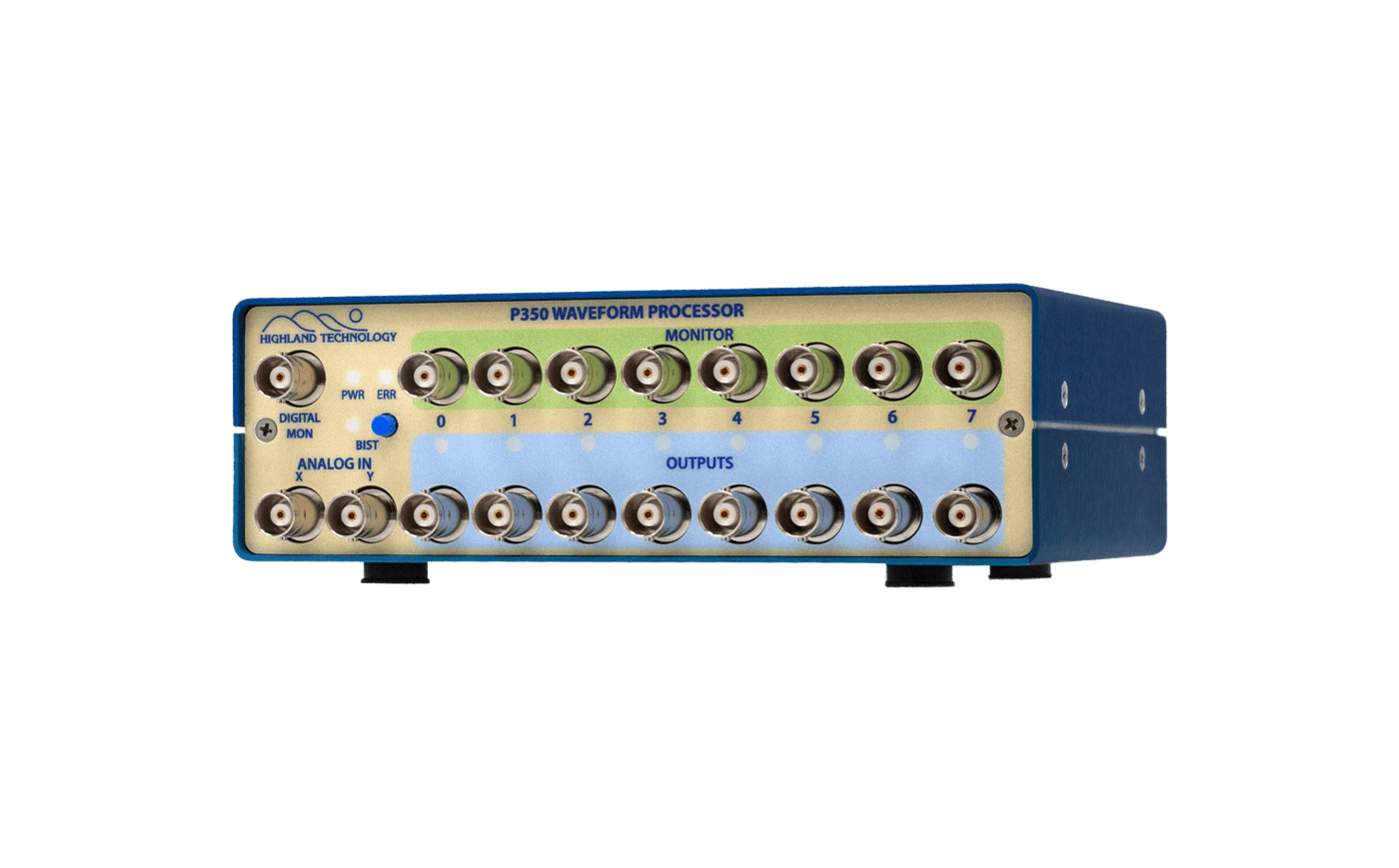

Highland Technology 型號 P350 8 通道波形發生器
特征：
- 8 個獨立或同步 16 位波形生成通道
- 兩個輔助 ADC 模擬輸入，用于求和或調制
- 文件播放和重復任意波形生成模式
- 32 GB 內部波形文件存儲
- 實時可編程采樣率、幅度、相位、時移
- 兩個帶寬可編程高斯噪聲發生器
- 包括調制、濾波、通道求和、噪聲生成
- 多盒相位鎖定和波形同步
- 具有 Gbit 以太網和 USB 接口的嵌入式 Linux
- 包括內置自檢、信號監視器連接器和 LED
描述：
P350 是一款獨立的 8 通道波形發生器，用于航空航天信號仿真。頻道可以在播放模式下運行，流式傳輸客戶提供的預先錄制的文件。它們還可以在 Wavetable 模式下運行，播放標準或自定義重復波形。信號處理支持多種濾波選項，以及高分辨率時移和相位旋轉，允許高精度生成經典模擬波形和動態復雜脈沖序列，就像在復雜旋轉機器、振動傳感器和脈沖型扭矩傳感器的仿真中可能找到的那樣。
通道波形和 ADC 輸入可以任意求和或調制。還提供了用于求和或調制的高斯噪聲發生器。采樣頻率、振幅、時移、相位和 DC 偏移可以實時更改，并且可以跨多個通道一致地應用。
| 功能 | 模擬波形回放盒 |
| 波浪發生器 | 8 個內部波形發生器，16 位 每通道 32K 采樣 FIFO / 波表存儲器 文件播放/FIFO 模式， 2 個通道，每個通道高達 1M 樣本/秒 4 個通道，每通道高達 500 K 樣本/秒 8 個通道，每個通道高達 350 K 樣本/秒 波表模式，高達 50 MHz 的采樣率 可編程濾波：關、短、高級、sinc3 |
| 模擬輸出 | 8 個 DAC 通道，16 位分辨率，直流耦合 ± 10.24 伏范圍，50 歐姆源阻抗 500 KHz 模擬帶寬，上升時間 700 ns 標稱值 |
| 模擬輸入 | 2 通道，直流耦合，14 位 ± 10.24 伏，2 MHz 采樣率，100 KHz 帶寬 |
| 準確性 | 模擬輸出，± 1% 頻率，± 20 PPM |
| 數字 I/O | 一個可編程數字監視器輸出 一個 multibox SYS 同步連接器 一個 AUX 邏輯 I/O |
| 波形存儲器 | 32 GB，FAT32，快速 10 級 SD 卡 文件大小上限為 4 GB |
| 操作系統 | 嵌入式 Linux |
| 通信 | 千兆以太網，USB |
| 計算平臺 | 采用 Xilinx ZYNQ 7020 SoC FPGA 的 MicroZed 板，采用雙核 600 MHz ARM 處理器 |
| 校準間隔 | 一年 |
| 權力 | J350 型，15 VDC，最大 22 瓦，提供外部電源 |
| 溫度 | 0 至 60°C 工作范圍 |
