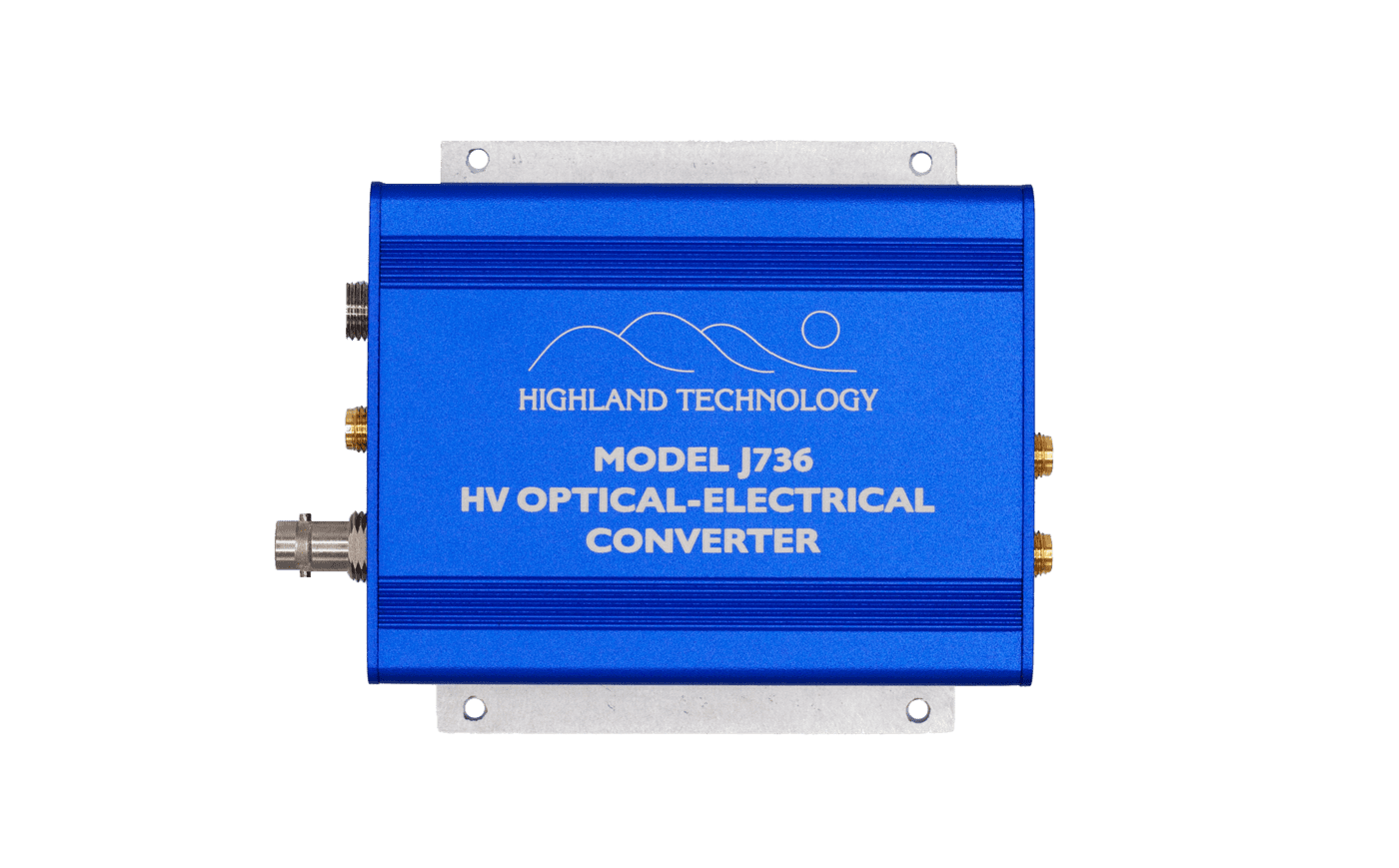

Highland Technology 型號 J736 單通道緊湊型高壓光電轉換器
特征：
- 小型、堅固的高壓光耦轉換器允許將 o/e 轉換放置在最方便的地方
- 手動調整 o-e 甄別器閾值和輸出脈沖電壓
- 干凈、快速的直流耦合 50 歐姆脈沖輸出，可在 0.8 至 20 伏范圍內調節
- 1 納秒的典型上升/下降，< 2 納秒的最小寬度，高達 15 MHz 的脈沖速率
- 與配套的 J720 或 J724 電氣/光學轉換器一起使用時，邏輯鏈路抖動通常低于 20 皮秒 RMS
- 出色的激光器、激光堆棧、光調制器、PIN 二極管或 SiC 柵極驅動器
描述：
J736 接受光纖輸入，并在輸入超過可調光功率閾值時生成高壓直流耦合 50 歐姆數字輸出。它包括用于模擬光輸入和高壓輸出的監視器輸出。J736 可用于長距離分配脈沖、邏輯和觸發信號，而不會出現與同軸電纜相關的損耗和噪聲問題。
| 功能 | 單通道高壓光耦 |
| 光纖輸入 | 850 nm 標稱波長，ST 光纖連接器，J736-1 版本 1310nm 標稱波長，ST 光纖連接器，J736-3 版本 1mW 標稱光功率輸入 閾值可調 100 μW 至 2 mW，出廠設置為 300 μW |
| 傳播延遲 | 光輸入到 HV 電氣輸出 < 10 ns，典型值 |
| 脈率 | DC 至 15 MHz，絕對最大值 |
| 數字輸出 | 直流耦合 SMA 連接器 50 歐姆源阻抗，零伏基線 標準 J736-1 和 J736-3 版本的脈沖可在 +0.8 至 +20 伏之間調節（0.4 至 10 伏至 50 歐姆負載） 提供可選的更快上升/下降版本 |
| 上升/下降時間 | 模擬 O-E 監視器：2 ns（典型值） HV 輸出：1 ns（典型值） |
| 抖動 | < 20 ps RMS，J720 + J736 |
| 監聽輸出 | 直流耦合 SMA 連接器 模擬： 50 歐姆源阻抗 每 mW 光功率 100 mV，可為 Hi-Z 負載提供 50 mV/mW 負載至外部 50 歐姆負載 高壓： 50：1 衰減輸出脈沖監視器，50 歐姆源阻抗 100：1 輸入外部 50 歐姆負載 |
| 電源輸入 | +24 VDC，100 mA + 平均負載電流 2.1 mm x 5.5 mm 套管插座，中心正極 J24 24 伏壁式插頭通用輸入電源 |
| 工作溫度 | 0°C 至 60°C，無冷凝 內置熱關斷 |
| 校準間隔 | 一年 |
| 指標 | 綠色 LED：電源，藍色 LED：上升沿觸發 |
| 包裝 | 鋁制外殼，2 英寸 x 3 英寸 x 1 英寸 包括 J732 安裝法蘭 |
