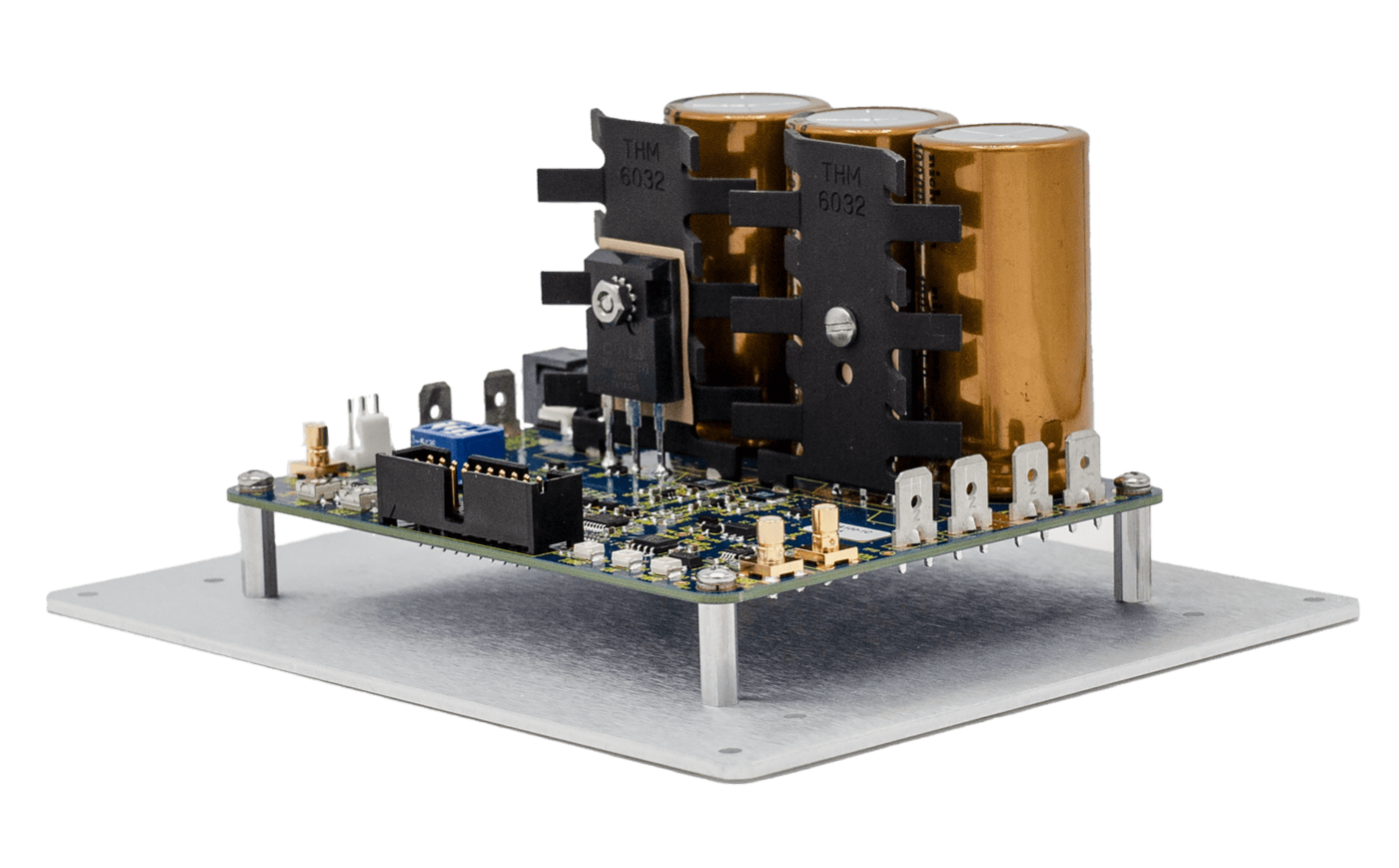

Highland Technology 型號 D100 緊湊型 250A 激光驅動器
特征：
- 為 30 伏激光負載提供高達 250 安培的恒流脈沖驅動
- 電流和脈沖寬度的微調電位器或外部模擬編程
- 微調電位器在外部編程模式下用作激光電流和脈沖寬度限制
- 功率驅動器的熱保護和安全工作區保護
- LED 指示燈：電源、正常、觸發器
- 4.2 x 3.5 英寸印刷電路板
- 單個外部電源 20 至 48 伏;與嵌入式或壁式電源兼容
- 提供評估套件
描述：
D100 是一款恒流脈沖激光驅動器，能夠驅動高達 250 安培和 30 伏的條形激光堆棧或 VCSEL 陣列。電流和脈沖寬度可通過板載微調電位器或用戶提供的信號進行設置。D100 為激光保護提供用戶可設置的峰值電流和脈寬限制電路，并為板載功率半導體提供熱/SOAR 保護。
D100-9 是一套完整的評估套件，包括電源和電纜。
| 功能 | 高功率脈沖激光驅動器 |
| TRIGGER 輸入 | CMOS / TTL脈沖輸入啟用激光電流 閾值 +1.4 V（典型值），保護電壓為 ± 20 V |
| 計時模式 | A） 激光驅動跟隨 PULSE 輸入 B） 激光驅動器跟隨 PULSE 輸入，具有微調電位器脈沖寬度限制 C） PULSE 輸入上升沿觸發微調電位器設置脈沖寬度 脈沖寬度/限值可通過微調電位器在 50 μs 至 1000 μs 范圍內調節 |
| 激光輸出 | 恒流驅動 微調電位器或用戶可調 10 至 250 安培 250 安培時高達 30 伏，750 μs，48 伏電源 |
| 上升/下降時間 | 10 μs（典型值） |
| 最大功耗 | 12 瓦自由空氣 30 瓦，500 LFPM 氣流 60 瓦，帶可選的客戶提供的散熱器 |
| 溫度范圍 | 運行，0 至 60°C;至 -40°C（有限制） 非工作，-40 至 80°C |
| 內部控制 | DIP 開關： 激光開/關 當前設定點 POT / 外部 定時模式 A、B、C 伊塞特： 電流設置/限位微調電位器，10-250 安培 俘虜： 脈沖寬度設置/限制微調電位器，50-1000 μs |
| 權力 | +20 至 +48 伏直流 J25 型，24 伏 65W 電源，帶家具 J40 型，48 伏 1 安培電源，可選 反向和啟動浪涌保護 提供 HV Present LED 和泄放器 |
| 連接 | V+、GND、LASER A、LASER K：0.25“ 外螺紋快接 TRIG：SMB 觸發器輸入，CMOS/TTL IMON：SMB 電流監視器輸出，250 安培時為 5 伏 VLMON：SMB 激光陽極 – 陰極電壓輸出，V?? / 5 ILK：3 針激光驅動聯鎖 20 針帶狀電纜連接器提供全面控制和監控 |
| LED 指示燈 | 橙色 PWR 綠色 OK 藍色 TRIG |
| 包裝 | 3.5“ x 4.2” 印刷電路板 2“ 標稱高度 |
