美國Highland ,V120 VME PCI express 板條箱控制器,VME 總線主 crate 控制器,可用作 crate 插槽 0 仲裁器或輔助控制器

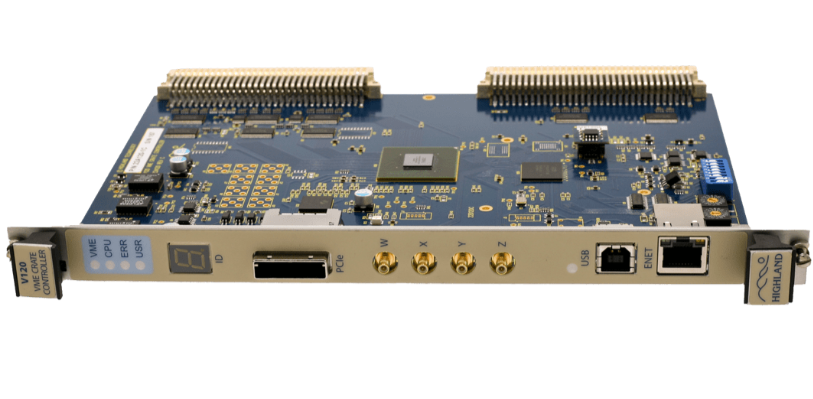

型號 V120
VME PCI Express 板條箱控制器
概述
特征：
- 單寬 6U 格式的 PC 內存映射 VME Crate 控制器
- 有線 PCIe 通過長達 7 米的 PCI Express 電纜連接到 PC
- 提供 8192 個 16kB VME 映射頁面;單個頁面描述符支持地址映射/修飾符、速度選項、動態字節序交換
- 包括并發以太網和 USB 端口
- 每頁的權限、字節序和事務控制，包括調整周期時間以馴服不守規矩的 VME 模塊
- 每個 V120 的可選 crate ID，允許從單個主機控制多達 16 個 VME crate，而無需依賴可能不穩定的 PCI 總線編號
- VME 多主控作為插槽 1 主控器/仲裁器或輔助主控器
- 通過輪詢或真實主機中斷進行 VME 中斷處理
- 免費的開源 Linux 驅動程序和應用程序庫，可用于開放和專有項目，無需許可要求或費用。提供了完整的源代碼和廣泛的文檔。
- 診斷：
- 板條箱電源、溫度感應和氣流監測器
- 讀回任何事務的 DTACK 速度、地址/數據和錯誤
- 帶有 4 個可編程事件監視器的 VME 事務報告
- VME 實用程序總線報告，包括 SYSCLK 監控
- 提供前面板 LED 和總線信號示波器監視器
- 可選的 DMA 和 VME64 支持
- 無專有 VME 芯片：專為長期可用性而設計
- 干凈、簡單的架構：無需跳線，無需設置基本 VME I/O
描述：
V120 是 VME 總線主箱控制器，可用作箱槽 0 仲裁器或輔助控制器。PC 背板中的每個 PCI Express 電纜驅動板都可以通過長達 7 米的標準柔性 PCI Express 電纜組件驅動 1 到 4 個 V120。
VME 模塊寄存器直接映射到 PC 地址空間。V120 提供 8192 個頁面映射寄存器，每個寄存器控制一個 16 KB 的 PC 到 VME 轉換頁面，具有靈活的時序和字節序控制。默認的 powerup 映射允許立即訪問 A16、A24 和部分 A32 VME 地址空間。
包括以太網和 USB 端口。狀態 LED 和示波器監視器顯示總線作和定時。總線循環分析、電源、溫度和氣流監控是標準配置。
規格
| 功能 | VME 板條箱控制器 |
| 設備類型 | VME 主站： A32： A24： A16： D08： D16： D32 VME 系統控制器：BTO（64）、IH（1-7） 可選 VME64 |
| 工作溫度 | 0 至 60°C;提供擴展的 MIL/COTS 范圍 |
| 權力 | 標準 VME 耗材： + 5 V，最大 2 A +12 V，最大 50 mA -12 V，最大 50 mA |
| 連接 | VME64 P1/P2 四個前面板 SMB 測試連接器 1 個 PCI Express 4 通道連接器 一個 B 型 USB 連接器 一個 RJ45 100 MHz 以太網連接器 |
| 指標 | LED 指示 VME 訪問、CPU 活動、錯誤情況;額外的 LED 是用戶可編程的 7 段顯示屏指示單元號 |
| 包裝 | 6U 單寬 VME 模塊 |
| 一致性 | ANSI/VITA 1-1994 （R2002） VMEbus 規范 PCI Express 基本規范 1.1，第 1 代 PCI Express 外部布線規范 1.0 |
電氣
| W、X、Y、Z 輸入 | 電壓 2.2V – 3.6V 電壓 -0.3V – 0.6V |
| W、X、Y、Z 輸出 | V? 3.3V 典型值 （100 μA） 最小 2.0V （16 mA） V? 0.0V 典型值 （100 μA） 最大 1.1V （16 mA） 輸出阻抗 50Ω typ |
