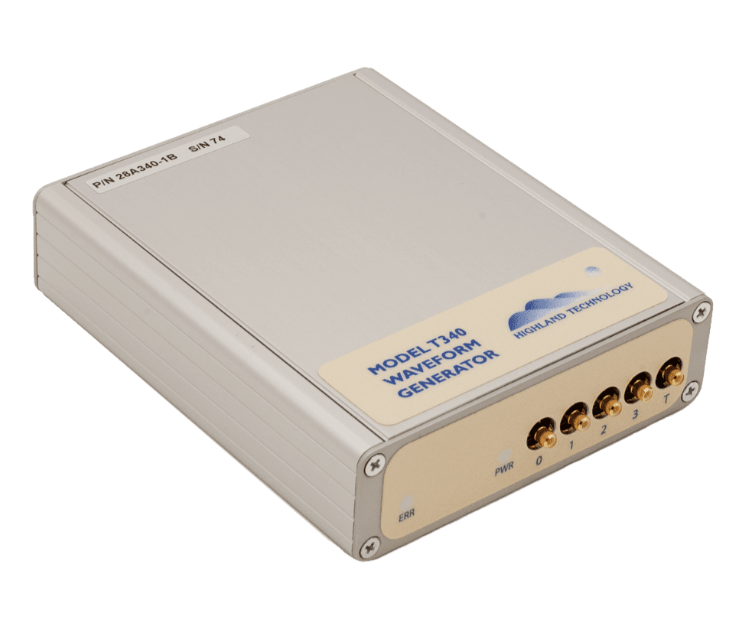

美國Highland ,T340 ,4 通道緊湊型函數發生器,可在任何通道組合中同步以產生多相信號
特征：
- 四個獨立可編程或同步波形輸出：正弦波、三角波、鋸齒波、方波/脈沖/PWM
- 通道可以同步，以產生相同或比率頻率的協調多相或時間對齊 PWM 信號
- 0 至 2 MHz 輸出，分辨率為 0.004 Hz
- 高達 20.48 V 的峰峰值輸出，可編程 10：1 衰減和直流偏移
- 用于基本正弦波生成的簡單編程程序
- 可編程偏移允許波形 + 偏移或直接 DC DAC 功能
- 可編程通道相位允許生成正交或多相波形
- 可編程數字脈沖/PWM 輸出可以模擬傳感器或正交編碼器
- 包括測試輸出和內置自檢 （BIST）
- 包括通道測試連接器，允許在系統內檢查通道性能，而無需移除現場布線
- 外部通用電源或 12 伏直流電源
- RS-232 串行接口標準;以太網可選
描述：
T340 是一款緊湊的獨立波形發生器。它包含四個內部 DDS 波形合成器，可以獨立或同步使用以產生多相信號。波形包括正弦波、三角波、鋸齒波和精密方波/PWM 輸出。
測試?yán)^電器允許將任何輸出轉移到測試連接器，以進行系統內校準驗證。提供內置自檢功能。
T34x 系列發生器包括 T344 和 T346，它們提供 T340 的功能，并增加了任意波形功能、AM/FM/PM 調制、求和、全局同步，并將頻率輸出擴展到高達 32 MHz。
| 功能 | 4 通道緊湊型函數發生器 |
| 渠道 | 4、直流耦合 50 Ω 輸出阻抗 |
| 輸出 | 4 個獨立或同步的正弦波、鋸齒波、三角波或方波/脈沖/PWM 輸出，可編程頻率 0 至 2 MHz，分辨率為 0.003725 Hz 14 位 DAC 輸出分辨率 兩個可編程幅度范圍，± 10.24 V 和 ± 1.024 V 振幅范圍內任何位置的可編程直流偏移 可編程相位和 PWM 占空比 |
| 偏移誤差 | 最大 10 mV |
| 增益誤差 | 最大 2%，通常< 0.2% 至 100 KHz |
| 頻率精度 | ± 0.02%，通常< 20 PPM |
| 工作溫度 | 0 至 60°C;提供擴展的 MIL/COTS 范圍 |
| 校準間隔 | 一年 |
| 權力 | +12 V，最大 700 mA 提供 J12 12 伏電源適配器 |
| 通信 | RS-232 標準，38.4 kbaud 可選 10/100 以太網 |
| 連接 | 輸出和測試，SMB 插孔 電源，2.5 mm 同軸，中心正極 RS-232 和備用電源，D9 母頭 |
| 指標 | 用于通信的 LED，錯誤 |
| 包裝 | 4.0 英寸（長）x 4.75 英寸（寬）x 1.25 英寸（高）擠壓鋁材 |
| 一致性 | OEM 產品沒有 UL/FCC/CE 合規性要求 專為滿足 UL/FCC/CE 要求而設計 電源適配器（如果提供）經過 UL/CE 認證 |
