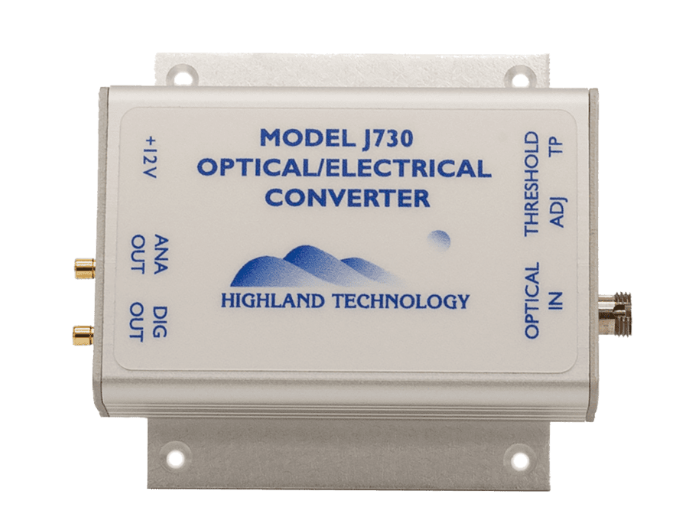

美國Highland ,J730 單通道緊湊型光纖電轉換器,將光纖耦合激光信號轉換為 TTL 電平
特征：
- 緊湊、堅固的邏輯電平光電轉換器允許將 e/o 轉換放置在最方便的地方
- 允許在高 EMI 環境中長距離傳輸邏輯電平和快速觸發
- 低于 12 皮秒的典型 RMS 鏈路抖動
- 快速電氣上升時間
- 提供快速的直流耦合數字和模擬電氣輸出
- 提供 850 納米的 62/125 微米多模 ST 或 FC 連接光纖，或 1310 或 1550 納米的單?；蚨嗄?ST 或 FC 連接光纖
- 接受來自 Highland J720 電/光轉換器或兼容源的光纖輸入
- Highland P500 型數字延遲和脈沖發生器的理想附件
- 兼容 Highland 光纖發射器產品：
描述：
通過銅導體長距離傳輸快速 logic 信號一直很困難。同軸或雙絞線傳輸線會引入衰減、色散、接地回路，并為外部電噪聲提供入口點。結果可能是抖動、脈沖寬度失真，并最終導致邏輯錯誤。
J720/J730 組合可以在高 EMI 環境中傳輸數公里距離的邏輯電平或關鍵定時觸發器，鏈路抖動通常低于 12 皮秒 RMS。J730 提供上升時間低于 750 皮秒的數字邏輯輸出，還提供快速模擬（180 MHz 帶寬）輸出用于監控鏈路完整性。
J730 與 Highland J720 和 J724 E/O 轉換器、P500 數字延遲和脈沖發生器、該公司的 VME 封裝電氣/光學轉換器產品以及其他帶有光學 I/O 的 VME 模塊兼容。
規格
| 功能 | 單通道光電轉換器 |
| 輸入 | 直流耦合光纖輸入，ST 或 FC 連接器 850、1310 或 1550 nm 波長 1 mW 標稱光纖功率，絕對最大值 2 mW 閾值可調 100 μW 至 800 μW，出廠設置為 300 μW |
| 傳播延遲 | 光輸入到電輸出 < 10 ns |
| 輸出 | 數字：+5 V（典型值），2.25 V（典型值）至 50 Ω 負載 模擬：對 50 Ω 負載的每 mW 光輸入 +1 伏特 源阻抗：50 Ω |
| 帶寬 | 直流至 180 MHz |
| 上升時間 | 數字輸出：< 750 ps 模擬輸出：< 2.5 ns |
| 抖動 | < 12 ps RMS，J720 + J730 |
| 工作溫度 | 0 至 60oC |
| 校準間隔 | 一年 |
| 權力 | 60 mA 時為 +12 V，標稱加負載電流 提供 J12 12 伏電源適配器 |
| 連接 | ST 或 FC 光輸入插座 鍍金 SMB 數字和模擬輸出插孔 用于閾值測量的前面板測試插孔 2.1 mm X 5.5 mm 桶形電源連接器 |
| 指示器 | LED：綠色電源 |
| 包裝 | 3.3 英寸（長）x 2.1 英寸（寬）x 0.9 英寸（高）擠壓陽極氧化鋁外殼 包括 J732 安裝法蘭 |
