美國Highland ,J724 單通道緊湊型緩沖電,光纖轉換器,接受可調節的數字邏輯電平輸入,并用作快速光纖耦合激光源

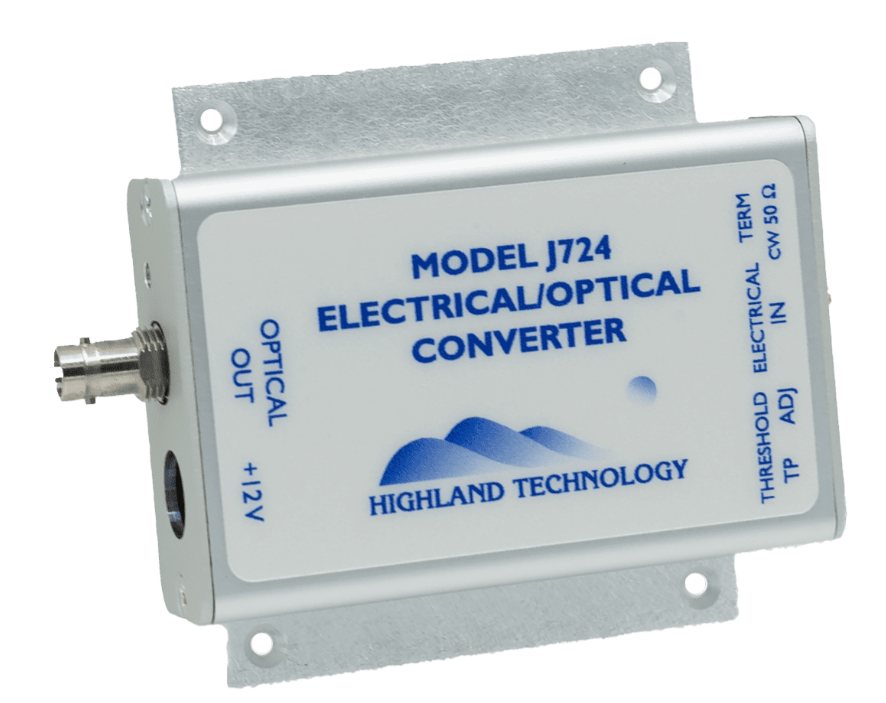

J724 單通道緊湊型緩沖電-光纖轉換器
型號 J724
單通道緊湊型緩沖電-光纖轉換器
特征：
- 緊湊的直流耦合邏輯電平至光纖轉換器
- 小巧、堅固的陽極氧化擠壓鋁封裝允許將 e/o 過渡放置在最方便的地方
- 提供用于多模光纖的 850 納米激光器，以及用于單模或多模光纖的 1310 納米或 1550 納米激光器
- 使用常用的 ST 或 FC 連接器光纖電纜
- 可調邏輯電平輸入與 TTL、LVTTL、ECL、NIM 和大多數其他常見邏輯電平兼容
- 高抗噪性確保在嚴重的 EMI 環境中實現無差錯的邏輯傳輸
- 用戶可選擇的輸入邏輯閾值和終止
- 與兼容的 J730 或 V730 光/電轉換器一起使用時，定時鏈路抖動通常低于 12 皮秒 RMS
- P500 型臺式數字延遲/脈沖發生器的理想附件
描述：
J724 是一款緊湊的獨立式電光轉換器。它接受數字邏輯電平輸入，并提供快速光纖耦合激光驅動器。
輸入閾值可由用戶設置，范圍為 -4.0 至 +5.0 V，終端可選擇 50 歐姆或 2K。
J724-1 包括一個帶 ST 連接器的 850 納米 VCSEL，適用于驅動 62/125 微米多模光纖。它可以驅動 J730-1 單通道 O/E 轉換器或六通道 V730-1 VME O/E 轉換器模塊。
J724-3 使用帶有 ST 連接器的 1310 nm 法布里-珀羅激光器，旨在與 9/125 微米單模光纖一起使用，但也可用于 62/125 微米多模光纖。它可以驅動 J730-3 獨立 O/E 轉換器或 V730-3 VME 六通道接收器。由于單模光纖的低時間色散，1310 納米單模系統將在長距離上表現出卓越的時序穩定性和更低的抖動。
J724-5 使用帶有 ST 連接器的 1550 納米法布里-珀羅激光器，旨在用于 9/125 微米單模光纖，但也可用于 62/125 微米多模光纖。它可以驅動 J730-5 獨立 O/E 轉換器或 V730-5 VME 六通道接收器。
所有 J724 型號均提供 FC 連接器。
J724 也是 T760 雙通道 100 伏輸出光耦轉換器的出色電源。
| 功能 | 單通道電光轉換器 |
| 輸入 | SMB 連接器上的電氣邏輯電平 輸入閾值電平可調 -4 伏至 +5 伏 可切換輸入終端：50 Ω 或 HiZ |
| 傳播延遲 | 電氣到熄滅：1.2 ns，典型值 |
| 輸出 | 1 mW 標稱光纖耦合功率 850 nm、1310 nm 或 1550 nm 標稱波長版本 FC、FC-APC 尾纖或 ST 連接器 |
| 帶寬 | DC 至 180 MHz 重復頻率 |
| 上升時間 | 光纖輸出：< 250 ps，20% 至 80% |
| 抖動 | < 12 ps RMS，典型值 |
| 工作溫度 | 0 至 60°C;提供擴展的 MIL/COTS 范圍 |
| 校準間隔 | 一年 |
| 權力 | 300 mA 時為 12 V 至 24 V，標稱值（最大 28 V） 正極性或負極性，電源與機箱和連接器信號隔離 提供 J12 12 伏電源適配器 |
| 連接 | 鍍金 SMB 電氣邏輯輸入 ST、FC 或 FC-APC 尾纖光輸出插座 用于閾值測量的前面板測試插孔 2.1 mm X 5.5 mm 桶形電源連接器 |
| 指標 | LED：琥珀色電源 |
| 包裝 | 3.3 英寸（長）x 2.1 英寸（寬）x 0.9 英寸（高）擠壓陽極氧化鋁外殼 包括 J732 安裝法蘭 |
