美國Highland ,D200 二極管激光驅動器,直流耦合快速激光驅動器提供高達 4 安培的穩壓恒定電流
型號 D200
二極管激光驅動器
特征：
- 可選擇 DC 耦合輸入跟隨器或脈沖發生器模式
- 內置邊沿觸發脈沖發生器，寬度可達 1 微秒
- 激光驅動電流高達 4 安培，0 至 100% 占空比
- 上升/下降時間，2 納秒，典型值
- 熱保護
- 低電感激光器連接適用于直接激光器連接，或連接到轉接板或柔性傳輸線
- 高度穩定的恒流激光驅動器
- 激光電流和脈沖寬度由板載微調電位器或外部模擬輸入設置
- 通過 2.1 x 5.5 mm 桶形連接器或帶狀電纜接口連接器由 6 至 12 伏電源供電
- 用于嵌入式應用的 4 英寸 x 4 英寸 PCB
描述：
D200 是一款緊湊的直流耦合快速激光驅動器，可提供高達 4 安培的穩壓恒定電流。內置邊沿觸發脈沖發生器可產生高達 1 微秒的脈沖寬度和 2 納秒的轉換時間，能夠驅動正向電壓高達 9 伏的激光器。還提供脈沖跟隨器模式，適應高達 100% 占空比連續波 （CW） 的外部定義觸發寬度。功率、脈沖寬度、驅動電流和差分觸發功能可通過帶狀電纜接頭訪問，適用于嵌入式 OEM 應用。低電感激光驅動接口允許直接激光連接或定制轉接板和柔性電纜連接。
D200 與 Highland 的 P500 型 4 通道臺式數字延遲和脈沖發生器以及 T660 型 4 通道緊湊型數字延遲和脈沖發生器兼容。
規格
| 功能 | 帶內部脈寬發生器的二極管激光驅動器 |
| TRIGGER 輸入 | 可切換單端 （SE） 或差分 SE 閾值是固定的 0.4 伏，50 歐姆負載 差分輸入為 LVDS / ECL / LVPECL / CML，100 歐姆負載 脈沖模式觸發速率，0 至 30 MHz;最小觸發寬度 1 ns 從屬模式觸發速率，0 至 100 MHz |
| 傳播延遲 | 5 ns，典型值，從動范圍 13 ns，典型值，窄寬度范圍 35 ns，典型值，中等寬度范圍 276 ns，典型值，寬寬度范圍 |
| 內部脈沖發生器 | 脈沖模式在輸入上升沿觸發 寬度可在 3 個范圍內調節至 1 μs |
| 激光驅動輸出 | 0 至 4 安培可調 電流源合規性支持高達 9 V 的激光器 電流源程序精度變化< 1% 占空比 0 至 100% |
| 上升/下降時間 | 2 ns 標稱值 |
| 抖動 | 15 ps RMS，典型值，≤ 40ps RMS，保證，窄寬度范圍 35 ps RMS，典型值，≤ 100ps RMS，保證，中等寬度范圍 175 ps RMS，典型值，≤ 500ps RMS，保證，寬寬范圍 |
| 控制 | 兩個微調電位器或模擬輸入設置激光器導通電流和脈沖寬度 模擬輸入為 0 至 +5 伏，1.5 KΩ 負載 從動器/脈沖模式已開關選定 脈沖寬度范圍已開關選定 |
| 工作溫度 | -20°C 至 +60°C，無冷凝 自復位過溫關斷 |
| 權力 | +6 至 +12 V，通過桶形連接器或帶狀接頭 電流消耗：最大 5.5 安培 |
| 連接 | 單端輸入：SMB 連接器 LVDS / PECL、控制、電源：10 引腳 50 mil 2×5 帶狀電纜接頭 MONITOR 輸出：SMB 連接器 電源：2.1 x 5.5 mm 桶形連接器，中心引腳正極 |
| LED 指示燈 | 橙色 POWER |

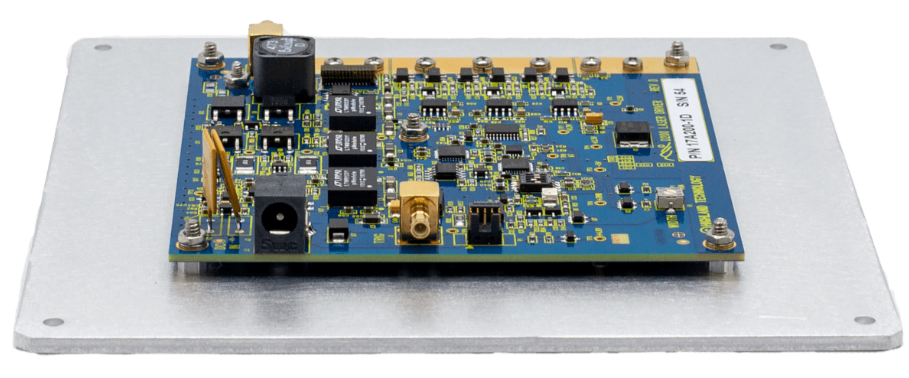

| 包裝 | 4“ x 4” 印刷電路板，安裝在 6“ x 6” 鋁制底板上 |
