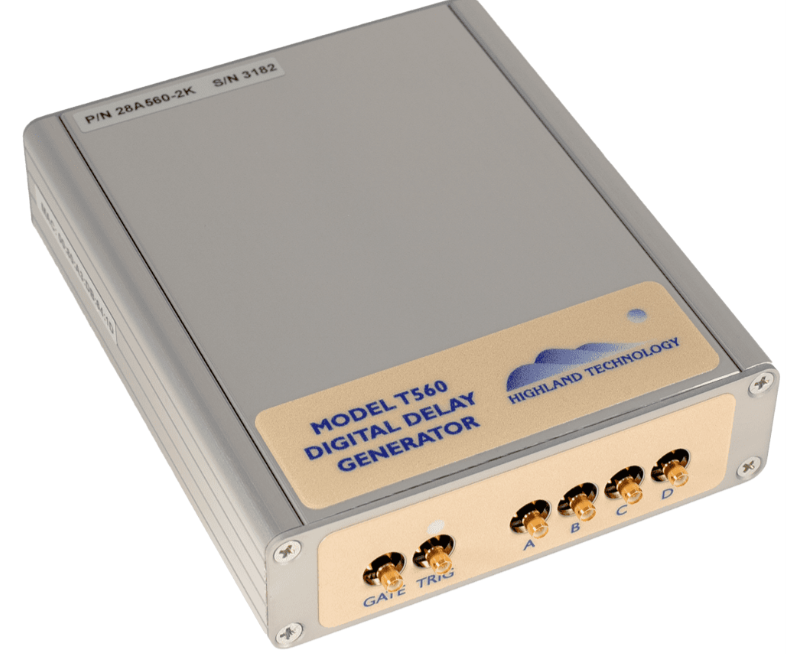

美國Highland ,型號 T560,4 通道緊湊型數字延遲和脈沖發生器,四個TTL 電平延遲輸出,可針對延遲和脈沖寬度進行單獨編程
特征：
- 四個 TTL 電平延遲輸出，可針對延遲和脈沖寬度進行單獨編程
- 10 皮秒延遲和寬度分辨率，10 秒范圍
- 21 納秒插入延遲，16 MHz 最大觸發速率
- < 35 皮秒典型抖動
- 高精度 DSP 鎖相系統提供晶振時鐘延遲精度，異步外部觸發的不確定性為零
- 內部 10 MHz 晶體振蕩器時基，具有外部鎖定功能
- 用于內部觸發速率的 0-16 MHz DDS 合成器
- 可編程電平觸發輸入，具有分頻/突發功能和觸發使能 GATE 輸入
- 只需來自外部通用電源的 +12 伏電源
- RS-232 串行接口標準;10/100 Mbps 以太網接口可選
- 帶可拆卸安裝法蘭的擠壓外殼
- 可定制的功能包括：
- OEM 封裝或僅板定制版本
- 交替計時算法
- 定時通道數，1 至 8
- 備用連接器類型和位置
- OCXO 時基
- 低阻抗輸出，最小 4 伏至 50 歐姆
- 擴展溫度范圍和保形涂層
描述：
T560 系列是小型數字延遲發生器系列，適用于嵌入式 OEM 應用。T560-1 是標準的封裝版本，可用于許多 OEM 應用，并可用作定制版本的評估單元。它使用為 Highland 型號 V851（VME 模塊）和 P400（臺式）數字延遲發生器開發的技術，具有基本的 TTL/CMOS 輸入和輸出電平和高級邏輯。
T560 接受內部或外部觸發并生成四個精確的輸出脈沖，每個脈沖的延時和寬度用戶可編程。它非常適合激光排序、雷達/激光雷達仿真或順序事件觸發。它很容易安裝在系統外殼內，允許短電纜敷設和可靠、無人值守的作。
由于其 20 納秒的低插入延遲，T560 非常適合定時和選通激光器、Q 開關、ICCD 和其他光電設備，以及對核、雷達和聲納電纜和儀器應用皮秒級分辨率的時間調整。
T750 4 通道高壓驅動器可將 T560 輸出擴展到高達 100 伏的電壓。
| 功能 | 4 通道數字延遲和脈沖發生器 |
| GATE 功能 | 可編程為電平敏感使能輸入、邊沿觸發突發使能輸入或除數使能輸出 |
| 門輸入 | 可編程端接，50 Ω 或 500 Ω 至 +2.5 V 邏輯低電平 -0.3 V（最小值），+0.7 V（最大值） 邏輯高 +2 V（最小值），+5 V（最大值） |
| 門輸出 | 邏輯低電平 +0.1 V（典型值），最大 +0.4 V @ 50 mA 邏輯高 +5 V（典型值），+4 V （最小值） @ 50 mA |
| 觸發器源 | 內部 DDS：0 至 16 MHz，0.02 Hz 分辨率 內部時鐘： 80 MHz 遠程命令或外部信號 |
| 扳機分流器 | 1 至 232-1，最大輸入 125 MHz |
| 外部觸發輸入 | 可編程端接，50 Ω 或 10 kΩ 接地 可編程觸發電平（+0.25 至 +3.3 伏）和斜率 |
| 通道輸出 A、B、C、D | 四個脈沖輸出，5 V，50 Ω源阻抗，每個輸出可針對延遲、寬度、極性進行編程 |
| 延遲范圍 | 0 到 10 秒，10 ps 分辨率 |
| 寬度范圍 | 2 ns 至 10 秒，10 ps 分辨率 |
| 插入延遲 | 21 ns ± 400 ps，外部觸發至任何輸出 |
| 微分非線性 | < 200 ps |
| 抖動 | < 35 ps（典型值）RMS（最大值 50 ps），外部觸發至任何輸出或任何輸出之間 為 500 μs 的延遲添加時鐘抖動> |
| 觸發速率 | 0 至 16 MHz，最大限制為 1/（延遲 + 寬度 + 60 ns） |
| 上升時間 | 最大 750 ps |
| FALLTIME （秋季時間） | 最大 750 ps |
| 時鐘 | 內部 10 MHz VCXO，1 ppm 初始精度，< 2 ppm/年漂移 增加了低于每秒 10 ns 延遲的抖動 TC 低于 0.2 PPM/°C 連接器提供時鐘輸入/輸出 鎖定到外部源 時鐘抖動和延遲誤差相對于外部源為零 可選的更高性能 OCXO |
| 計時精度 | ± 400 ps ± 7.5 ps/°C ±時鐘精度 |
| 爆裂 | 可編程為在每個 M 觸發器中觸發 N 次，其中 N 和 M 為 1 至 232-1 |
| 工作溫度 | 0 至 50°C，無冷凝 |
| 儲存溫度 | -20 至 80°C |
| 校準間隔 | 一年 |
| 權力 | +12 ± 0.25 伏，最大 0.3 安培;最大 0.4 安培，帶以太網 提供通用 AC 適配器 |
| 通信 | RS-232 標準，38.4 kbaud 可選 10/100 以太網 |
| 連接 | 7 個 SMB，用于觸發器、門、時鐘、輸出 用于 RS-232 的 2.5 mm 立體聲插孔 0.25 英寸電源連接器 用于以太網的可選 RJ45 |
| 指標 | LED 指示拍攝、通信 |
| 包裝 | 4.75 英寸（長）x 4.0 英寸（寬）x 1.25 英寸（高）擠壓鋁制外殼 |
| 一致性 | OEM 產品沒有 UL/FCC/CE 合規性要求 專為滿足 UL/FCC/CE 要求而設計 |
