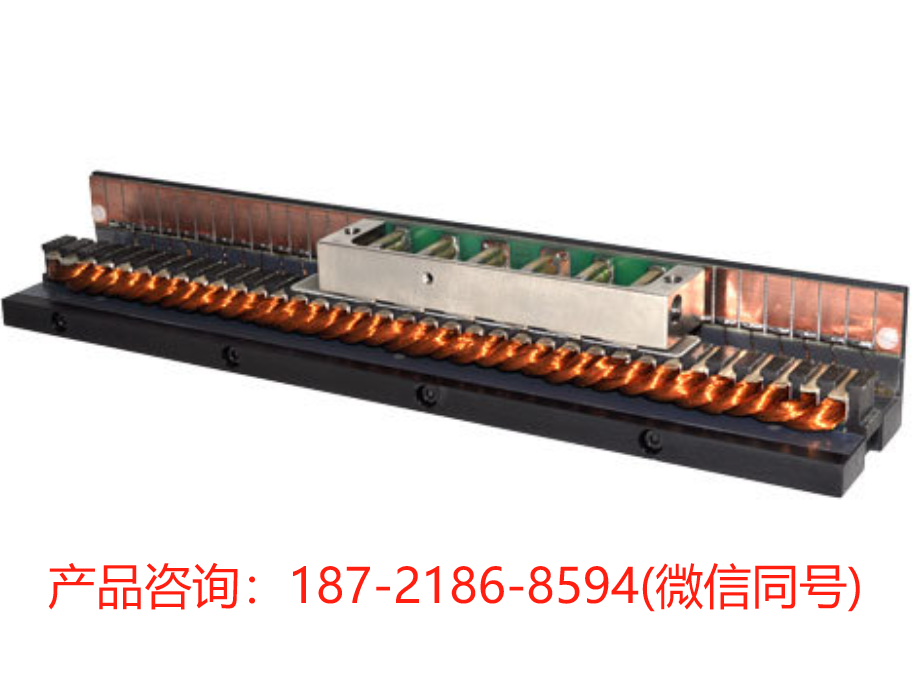

美國H2W TECHNOLOGIES 直流電刷直線電機 BRA004-086075-UX

直流電刷直線電機非常適合長行程、開環或閉環伺服線性運動應用。它們的速度可以達到每秒100英寸（2.5米），最低為每秒1英寸（25毫米）。當與線性編碼器配合使用時，它們能夠非常精確地控制位置、速度和加速度。

該電機通過在移動的永久磁鐵次級上使用刷子進行換向，結合了線圈組件上的固定換向器條。這導致僅在直接位于次級下方的線圈中流動電流。

短的移動刷組被長的固定層壓線圈組磁性吸引。客戶提供的軸承系統用于引導移動次級，并保持次級與線圈組件之間的0.025英寸（0.63毫米）間隙。

電機的電源（來自客戶提供的PWM DC伺服放大器）通過電源電纜供給移動次級。產生的力與輸入電流成正比。

電刷電機的總體高度（1.65英寸 [41.9毫米]）較低，適合放置在非常緊湊的空間中。次級的低移動質量使得輕載荷的加速度更高。

該電機有不同的寬度和次級長度，以滿足不同的力和包裝要求。

優勢

• 低高度和小橫截面
• 提供多種不同的寬度和長度
• 對輕負載具有高加速度
• 高速
• 使用低成本PWM放大器

應用

• 拾取和放置機器
• 坐標測量機
• 部件轉移
• 檢查機器

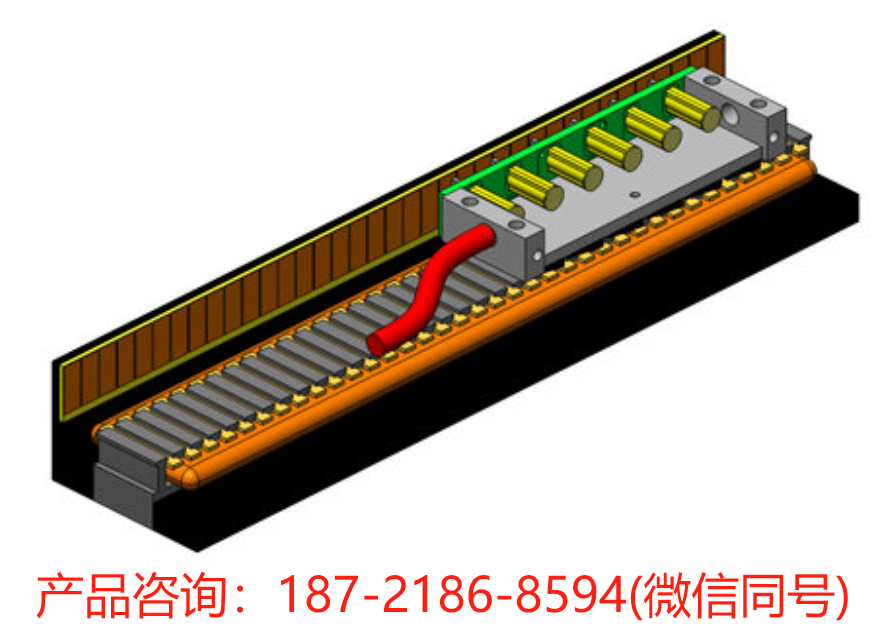

直刷電機由兩部分組成：

長固定線圈組件：層壓電機疊層絕緣并粘合在一起。銅線圈被插入疊層中的絕緣槽內。線圈的末端被引出并焊接到換向器條上。鋁支架和安裝條被固定在層壓疊層的每一側。支架或“T”形螺母上提供了帶螺紋的安裝孔，以將線圈組件安裝到客戶提供的基板上。線圈組件的寬度從2.0英寸到5.0英寸（50毫米到125毫米）不等。線圈組件的長度取決于行程。單件電動機可長達144英寸（3.6米）。更長的電動機將分段制造。

短移動次級組件：次級由鍍鎳鋼制成，底部粘附有永久磁鐵。帶有刷子支架和焊接刷子的PCB機械連接到次級的側面。提供安裝孔以將次級固定到客戶提供的臺架的移動部件上。次級有不同的寬度和長度，具體取決于所需的力。可以在單個線圈組件中提供多個次級，以允許獨立的移動頭，或者它們可以連接在一起以產生更大的力。次級的標準長度為BRA電動機4.38英寸，BRB電動機9.56英寸。
