美國H2W TECHNOLOGIES 雙軸平面線性步進電機 LMDS0602-2A1

雙軸平面線性步進電機非常適合輕負載的開環定位應用。其速度可達每秒 80 英寸（2 米/秒），行程可達 40” x 60” （1 米 x 1.5 米）。線性步進電機與微步驅動器和指數控制器配合使用時，能夠實現非常精確的位置、速度和加速度控制。

移動組件稱為“執行器”，由嵌入執行器活躍表面的磁性預加載空氣軸承支撐，位于執行器與基座之間。這些軸承設計用于支撐客戶的負載，并保持執行器與基座之間所需的 0.001” （0.025 毫米）間隙。

微步驅動器向 2 相或 4 相執行器提供的兩軸步進和方向信號通過電源電纜傳輸。完整步進的運動為 0.010” （250 微米），微步進的運動為 0.00004” （1 微米）。

雙軸平面線性步進電機是一個完整的定位平臺，將電機、軸承和定位系統集成在一個緊湊的包裹中。

將線性編碼器與步進電機集成可實現閉環系統。

優勢：

• 低高度和小橫截面
• 高速
• 低成本的定位平臺解決方案
• 不需要伺服調試
• 單個基座可容納多個執行器

應用：

• 拾放
• 焊線機
• 部件轉移
• 光纖

雙軸平面線性步進電機由兩個主要部分組成：

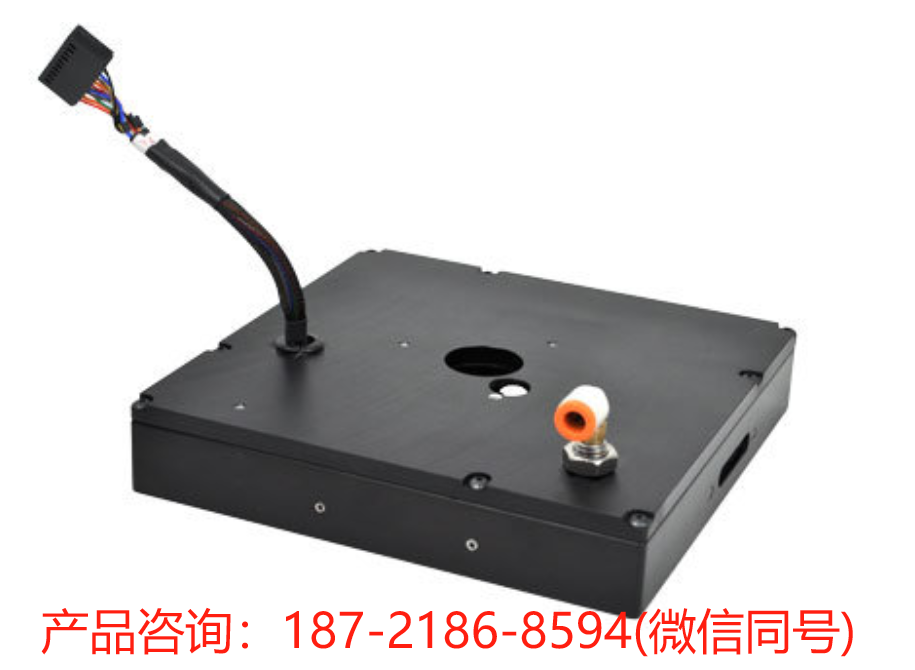

移動執行器組件： 執行器由鋁外殼構成，內含電機繞組、層疊堆疊和永磁體。層疊的活躍表面開槽形成 0.040″ （1 毫米）間距的齒。線圈的兩端通過“D”連接器或飛行引線連接。執行器頂部表面的安裝孔用于附加客戶的負載。根據所需的力，執行器提供不同的寬度和長度。可以在單個基座上提供多個執行器，以允許獨立移動的頭部。

基座： 基座是一個精密磨制的鋼板，其表面開槽形成 0.02” x 0.02” （0.50 x 0.50 毫米）的小方齒。基座齒之間的空隙用環氧樹脂填充，以提供一個平坦的空氣軸承表面給執行器。執行器的行程取決于基座的長度和寬度。基座可以制造成不同的形狀，具有多種安裝配置。

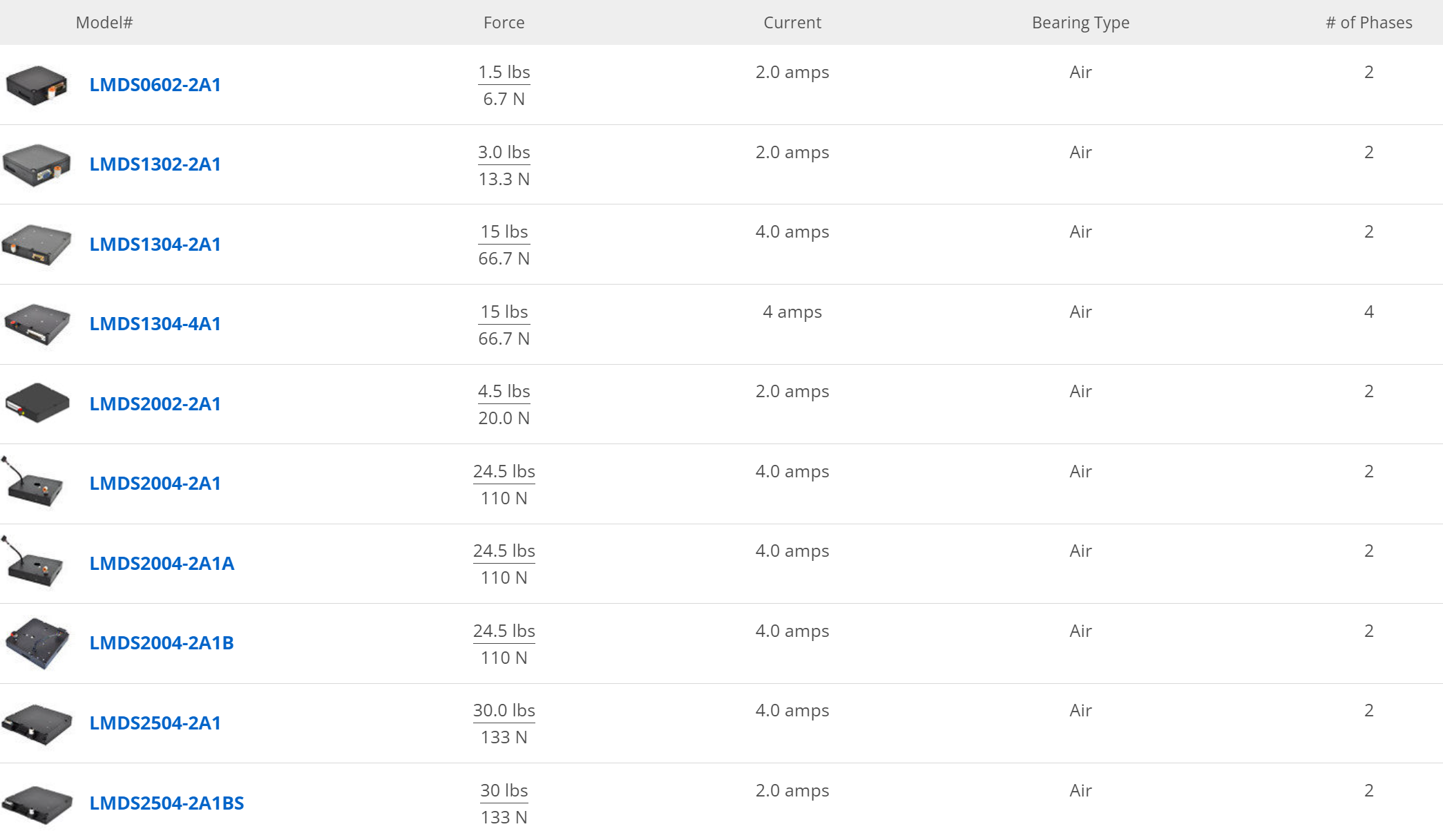

規格參數

軸承類型：空氣
執行器質量：8.0 磅（3629 克）
相數：2
20°C 時電阻：3.1 歐姆
20°C 時電感：2.4 毫亨
電時間常數：1.06 毫秒
力：1.5 磅（6.7 牛頓）
電流：2.0 安培
執行器長度：3.2 英寸（80.0 毫米）
執行器寬度：3.2 英寸（80.0 毫米）
執行器高度：1.1 英寸（28.0 毫米）

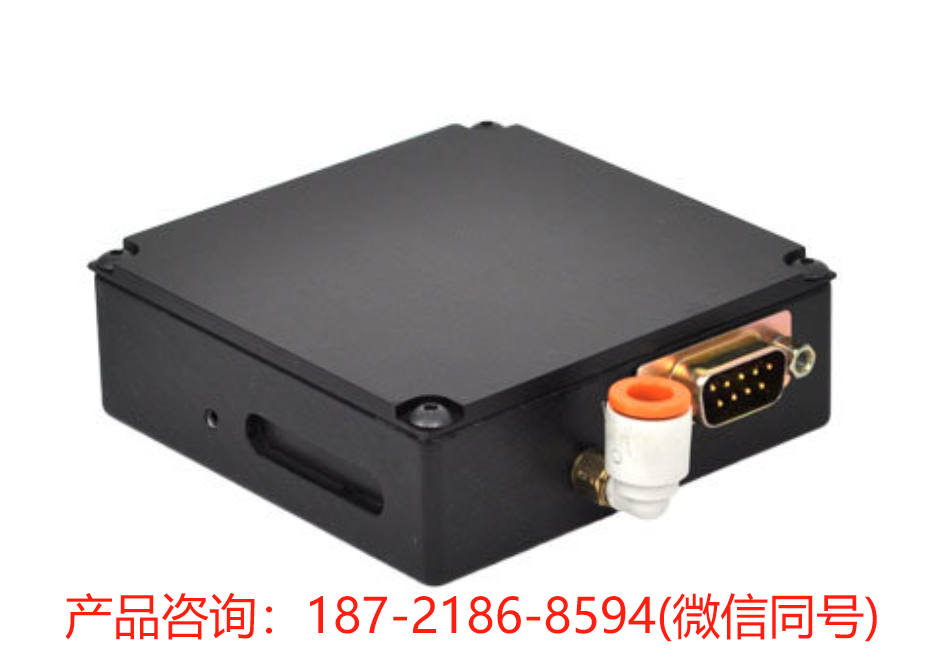

LMDS0602-2A1 是一款 2 相雙軸線性步進電機，產生連續力為 1.5 磅（6.7 牛頓）。內置的空氣軸承用于保持所需的電機氣隙。客戶需提供 60 PSI 的過濾壓縮空氣。空氣通過 0.25 英寸直徑的氣管入口供給電機。電源通過 9 針 D-Sub 公頭連接器供給電機。執行器頂部設有安裝孔，以便安裝負載。
