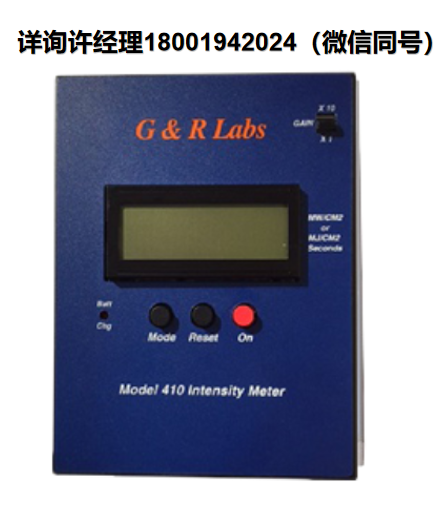

美國G&R Labs Model 410 紫外光度計

UV Light Meter

美國G&R Labs Model 410 紫外光度計應用包括:

醫療、區域曝光、光刻、掃描儀、步進機

美國G&R Labs Model 410 紫外光度計功能：

  • 3% NIST校準精度達到3適馬
  • 動態范圍內1%的線性度
  • 余弦響應探針
  • 實時測量
  • 探測波長可從173納米到540納米進入紅外光譜。
  • 可互換探針–探針之間的重復性低于1%
  • 測量mw/cm2、mj/cm2、累積mj/cm2、時間(毫秒)和累積時間
  • 計算平均值、均勻度百分比、偏離中心值的百分比等
  • 計算快門開啟時多個讀數的3適馬偏差。
  • 背光顯示屏讓您在任何光線下都能輕松閱讀
  • 充電前，電池可工作約18小時
  • 充電器可在90-240 VAC、47-63 Hz的電壓下工作，并通過UL、CE和TUV認證

一種多樣的光測量儀器

410型是一種具有多種功能的測量儀器。內置計算機允許模型410存儲傳感器讀數并計算平均值、百分比偏差和其他數據值。這種能力使您不必寫下數值并進行計算來獲得光源均勻性或曝光一致性。此外，410型計算機接口允許存儲的數據轉移到永久存儲。大顯示格式(4×20字符)為一次查看多個讀數提供了空間。

為了使測量不那么復雜，模型410被編程用于各種操作模式。這允許選擇最適合您想要的數據的模式。模型410將被編程為最適合所需測量的模式集。

這意味著，如果您正在進行大面積均勻性測量，您將獲得平均值、百分比均勻性和與中心值的偏差，但不會獲得四組毫焦耳曝光計算的標準偏差。

簡單的格式允許你選擇給你想要的結果的模式，然后讓機器做工作。數據查看非常簡單，只需一個按鈕提示即可在數據結果中前后移動。

紫外線測光表附件

各種傳感器包可用于與410型測量曝光工具如下:尼康，Ultratek，珀金埃爾默，卡爾蘇斯，ABM，OAI，等等。探測波長可從173納米到540納米進入紅外光譜。

可充電電池使該裝置非常便攜。在需要充電之前，電池將運行大約18個小時。隔夜充值(實際時間為6小時)。你可以一邊充電一邊操作，但是充電的時間要長得多。該充電器可在90-240伏交流電壓、47-63赫茲下工作，并通過了UL、CE和TUV認證。

  • 毫秒。1到9，999.999

410測光表規格參數-區域曝光機

開關功能:
  • 紅色按鈕–開啟(按住一秒鐘)
  • 增益開關–1X或10X
  • 三個黑色按鈕–功能(顯示指定)、“RST”(重置)、“STO”(存儲)、“更多”、“忽略”、“模式”、“關閉”等。
顯示:
  • 4行20個字符，帶背光
范圍:
  • 毫瓦/平方厘米
    • x1刻度–. 01至249.9
    • x10標度–. 1到2，499.9
  • 兆焦耳/平方厘米
    • x1范圍–0.01到9，999，999
    • x10標度–. 1到9，999，999
模式選擇:模式1:
  • mw/cm2和峰值mw/cm2連續顯示
模式2:
  • 用于均勻度測量的mw/cm2的多次讀數
  • 按下讀數STO(存儲)按鈕-設定模式中的九個讀數
  • 顯示平均mj/cm2和+/-百分比均勻度
  • 顯示與中心讀數的+或-%偏差
模式3:
  • 單次讀數和累積mj/cm2，以及峰值mw/cm2的時間
  • 快門控制或掃描光束(珀金埃爾默)
模式4:
    • mj/cm2、時間和峰值mw/cm2的多個讀數
    • 讀數的快門控制——設定模式下的九個讀數
    • 顯示平均mj/cm2和與中心讀數的+/-百分比偏差。





模式6:
  • 使用測量快門控制(一秒鐘)多次讀取mw/cm2和峰值mw/cm2/sup >,以測量源均勻性——線模式—(可用圓形模式)
  • 顯示平均強度mw/cm2和+/-均勻度
  • 顯示與中心讀數的+或–%偏差
  • 顯示所有九個讀數
  • 顯示最大和最小讀數
功率:
  • 內置充電電池–18小時運行(大約。)
  • 充電時間6小時(裝置關閉)-由LED指示(充滿電后變暗然后熄滅)
  • “RST”旁邊的顯示屏上顯示低電量指示
  • 充電器–90-240伏交流電，47-63赫茲
  • 充電器是UL、CE、TUV認可的
探針波長:<220nm to 540nm and more>
尺寸:5 3/4長(146毫米)x 8 1/4長(210毫米)x 2高(51毫米)重量

模式2和模式4具有測量五(5)個點和九(9)個點的額外能力。用于五個點的模式是#1中心、#2垂直向上(12點鐘方向)和#3中心左側(9點鐘方向)，以及#4垂直向下(6點鐘方向)和#5中心右側(3點鐘方向)。當讀取第五個讀數時，顯示屏上會顯示“CALC”字樣。按下“CALC”按鈕和“更多”按鈕，將顯示每個讀數與讀數#1的偏差百分比。在閱讀《九點》時，忽略“CALC”的選擇。

注意#1:當顯示屏上的“RST”(復位)旁邊出現電池符號時，請插入充電器繼續操作410型。電池的剩余時間最多為30分鐘。

注意#2:圓形逆時針圖案是1號中心，2號位置在12點正上方，數字逆時針旋轉45度，增量從3到9。線性模式是#1中心位置、#2左上、#3中上、#4右上、#5左中心、中心、#6右中心、#7左下、#8中下和#9右下。

注意#3:使用以下公式計算均勻度:

最大讀數–最小讀數x 100 = +/-%

最大讀數+最小讀數

G&R Labs Sensor Spectral Ranges

該圖準確地表示了當今微電子工業中使用的探針的光譜響應。該圖包括檢測器的光譜響應以及探頭中使用的濾光玻璃的光譜響應。

410型號規格參數-Nikon模式

開關功能:
  • 紅色按鈕–開啟(按住一秒鐘)
  • 增益開關
  • 三個黑色按鈕–功能(顯示指定)、“RST”(重置)、“STO”(存儲)、“更多”、“忽略”、“模式”、“關閉”等。
顯示:
  • 4行20個字符，帶背光
范圍:
  • 毫瓦/厘米2
    • x1刻度–. 01至249.9
    • 10標度–0.1到2，499.9
  • 兆焦耳/厘米2
    • x1范圍–0.01到9，999，999
    • x10標度–. 1到9，999，999
  • 毫秒。1到9，999，999
模式選擇:模式1:
  • 毫瓦/厘米2和峰值Mw/CM2連續顯示
模式3:
  • 單次讀數和累計MJ/CM2，以及峰值Mw/CM的時間2
  • 快門控制或掃描光束(珀金埃爾默)
模式5:(尼康)
  • MJ/CM的多次讀數2和時間來確定使用快門控制的系統曝光的一致性
  • 顯示平均兆焦耳/厘米2范圍和標準偏差(3 Sigmas)
  • 顯示10個MJ/CM的讀數2
模式7:(尼康)
  • 四盤解讀MJ/CM2。每組2至10個任意數量的快門開口，設定目標值為400 MJ/CM2(第一組)，200毫焦耳/厘米2(第2組)，100毫焦耳/厘米2(設置3)和50 MJ/CM2(設置4)，記錄所有快門開度值并顯示每組的平均值、標準差3σ、范圍(最大-最小)、MJ/CM值2以及每次讀數與目標值的偏差%
模式8:(尼康)
  • 讀數MW/CM2和峰值MW/CM2九次快門開啟一秒鐘(最少)。顯示平均值、每個讀數與平均值的偏差百分比、所有九個讀數以及最大和最小讀數
功率:
  • 內置充電電池–18小時運行(大約。)
  • 充電時間6小時(裝置關閉)-由LED指示(充滿電后變暗然后熄滅)
  • “RST”旁邊的顯示屏上顯示低電量指示
  • 充電器–90-240伏交流電，47-63赫茲
  • 充電器是UL、CE、TUV認可的
探針波長:<220nm to 540nm and more>
尺寸:
  • 5 3/4長(146毫米)x 8 1/4長(210毫米)x 2高(51毫米)重量
  • 鋁外殼
