德國 Gigahertz Optik GmbH 激光輻射的輻射計
ISD-1.6-SP-Vxx
用于對脈沖激光二極管和 LED 的快速、時間分辨 (ns) 輻射功率測量的探測器
- 用于測量激光功率和脈沖形狀的積分球
- 光束輪廓激光、模式激光或 LiDAR 激光表征的理想選擇
- 具有峰值功率和脈沖能量（以焦耳為單位）的脈沖波形，脈沖長度在低 ns 范圍內
- 符合 IEC/EN 60825-1 和 2006/25/EC（激光產品安全 – 第 1 部分：設備分類和要求）的可選 7 mm 眼安全測量孔徑
規格
一般
主要特點
帶有 16 mm 直徑積分球的緊湊型測量頭。 用于 ns 范圍內脈沖長度的輻射功率和時間強度曲線的 Si 光電二極管。
測量范圍
峰值功率高達典型值。 200 W（快速光電二極管，脈沖），典型值。 100 W（用于絕對測量的慢速光電二極管），光譜靈敏度范圍 400 nm 至 1100 nm。
典型應用
例如，可以在脈沖激光二極管和脈沖 LED 的開發和質量保證（在線和在線）中找到檢測器的應用領域。 此外，在上述脈沖激光二極管和脈沖 LED 的應用范圍內的測量任務中。
憑借 7 mm 的測量孔徑，該探測器還適用于激光安全領域的測量任務（ISD-1.6-SP-V01，具有 7 mm 的孔徑，用于檢測人眼安全）。
校準
光電二極管對輻射功率的光譜靈敏度的工廠校準。 可溯源至 PTB 校準標準
產品

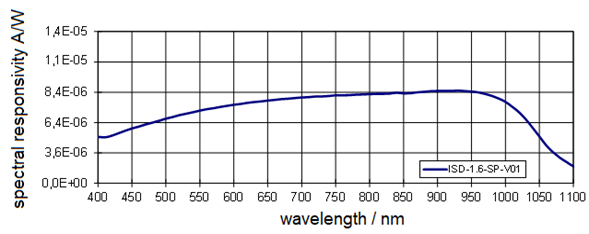

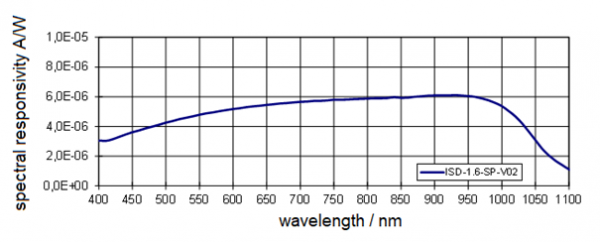

光譜輻射通量
V0x:
V01:

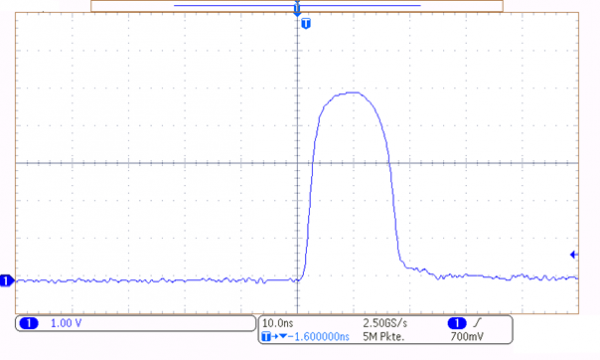

記錄儀時鐘時間
典型脈沖測量：
端口尺寸
V0x: 5 mm
V01: 7 mm
最大。輻射功率(峰值)
快速光電二極管：V0x：通常為 200 W（@ 950 nm，脈沖）
快速光電二極管：V01：通常為 300 W（@ 950 nm，脈沖）
最大信號電流
1 mA（用于絕對測量的光電二極管）
典型響應性
V0x: 8.4 μA/W @900 nm
V01: 6.0 μA/W @900 nm
慢速光電二極管)
光譜范圍
(400 – 1100) nm
上升時間
用于脈沖形狀測量的光電二極管：<1 ns
絕對信號光電二極管：100 ns
雜項
重量
200 g
溫度范圍
應用：（10～30）℃
儲存：（-10 至 50）℃
濕度
設備不得暴露在高濕度環境中。 范圍 20% ~ 70% RH 不凝結。
