Gigahertz Optik TR-9600高速瞬態記錄儀電流放大器

Gigahertz Optik TR-9600高速瞬態記錄儀電流放大器

Gigahertz-Optik TR-9600 是一款高速瞬態記錄儀電流放大器，專為光脈沖形態分析設計，適用于單脈沖、脈沖序列或調頻光源的高精度測量。以下是其詳細介紹：

1.Gigahertz-Optik TR-9600 產品概述

TR-9600 是一款高性能數據采集設備，主要用于分析光脈沖的時間特性，如脈沖形狀、峰值功率、脈沖寬度、單脈沖能量等。它廣泛應用于激光技術、LED閃爍分析、光學通信等領域。

2. Gigahertz-Optik TR-9600 主要特點

  • 高速采樣
    • 10 MS/s（兆樣本/秒）ADC，12位分辨率，高于普通數字示波器（8位）。
    • 上升時間可選：
      • TR-9600-1：1 μs
      • TR-9600-2：100 ns（更高時間分辨率，但受電容匹配限制）。
  • 預觸發功能
    可在觸發事件前存儲數據，支持200萬樣本存儲容量。

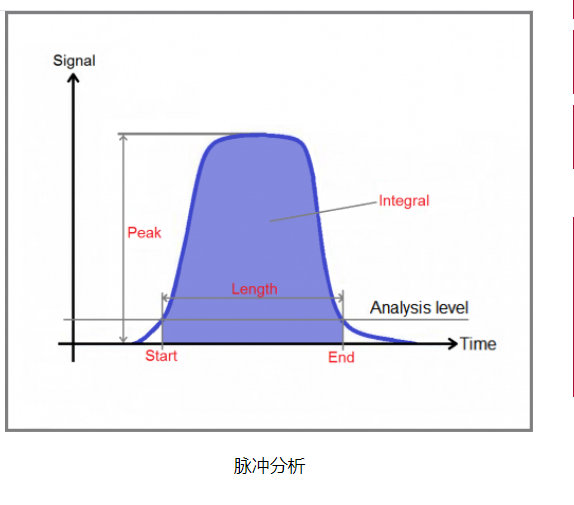

  • 脈沖分析能力
    • 峰值功率（絕對光測量單位）
    • 脈沖寬度、半寬度
    • 單脈沖能量
    • 脈沖重復率。
  • 遠程控制
    支持RS232和IEEE488接口，可通過Windows軟件進行遠程操作。

3. Gigahertz-Optik TR-9600 技術規格

參數詳情
采樣率最高10 MS/s
ADC分辨率12位
上升時間TR-9600-1：1 μs / TR-9600-2：100 ns
輸入接口BNC（最大±5 mA，±5 V）
存儲容量200萬樣本
通信接口RS232、IEEE488、觸發I/O（TTL/CMOS）
電源6-8 V DC / 1.2 A
尺寸280 mm × 252 mm × 78 mm
重量2000 g（不含電池）

4. Gigahertz-Optik TR-9600 典型應用

  • 激光脈沖分析：測量脈沖能量、寬度及形狀。
  • LED閃爍測試：評估頻閃效應可見度（SVM）。
  • 光學通信：調制光信號的時間特性分析
