立陶宛Geola Digital Color Photopolymer Bayfol? HX 200全息膜
李經理：17317355928
Geola Digital Bayfol??HX 200 是一種光敏、自顯影的光聚合薄膜，可用于制作相位全息圖和體積傳輸全息圖。
Geola Digital Bayfol??HX 200可以在可見光譜波長范圍440 nm到680 nm內用適當的激光記錄。對于全息圖的形成，不需要進一步的后處理，例如既不需要濕處理也不需要熱處理。

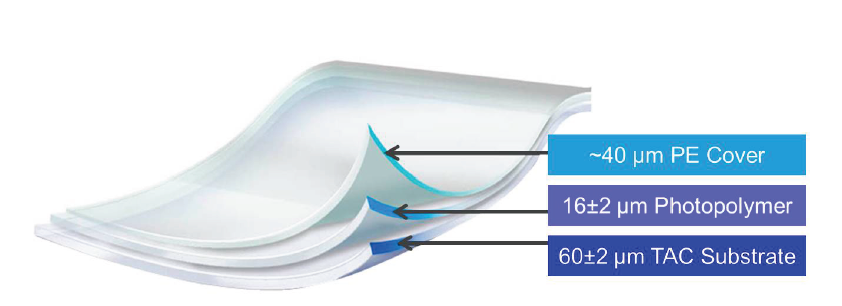

Geola Digital Bayfol??HX 200 由三層結構組成，依次為基板、光敏光聚合物和保護蓋膜。基板是三醋酸纖維膜（TAC），保護蓋是聚乙烯膜（PE）。保護蓋膜可以從光聚合物上揭開。
該產品能夠用于各種類型的體全息圖。
大約激光脈沖劑量：
| λ = 633 納米 | 約15 mJ/cm2 |
| λ = 532 納米 | 約20 mJ/cm2 |
| λ = 457 納米 | 約25 mJ/cm2 |
未記錄光聚合物膜的傳輸光譜
Geola Digital Color Photopolymer Bayfol? HX 200全息膜數據?
| 一般性質 | |||
| 特性 | 數值 | 計量單位 | 方法 |
| 典型基板厚度 | 60 ± 2 | 微米 | 根據ISO 4593標準，23°C |
| 典型光聚合物厚度 | 16 ± 2 | 微米 | 白光 干涉儀 |
| 典型覆蓋層厚度 | 40 | 微米 | 根據ISO 4593標準，23°C |
| 帶蓋箔的密度 | 1.15 | 克/厘米3 | ISO 1183，20°C， 方法C |
| 光學性質 | |||
| 透射率（未記錄的膠片，無蓋箔） | 查看上面的頻譜 | 輸入：% | 美國材料與試驗協會標準 E 01348 |
| 霧氣（紫外線固化后2）） | < 2 | 輸入：% | 美國材料與試驗協會標準 D 1003 |
| 折射率 nD?基底 | 1.485 | 棱鏡耦合器 | |
| 光聚合物的折射率nD?（未記錄） | 1.500 | 棱鏡耦合器 | |
| 光聚合物的折射率 nD?（經過 UV 洗滌固化2）） | 1.505 | 棱鏡耦合器 | |
| 全息特性：Denisyuk全息圖性能數據3) | |||
| 光譜衍射效率 η | > 95 | 輸入：% | ISO 17901-1，通過零級透射波的透射率 |
| 光譜帶寬 （半最大寬度） | ? 15 | 輸入：nm | ISO 17901-1，通過零級透射波的透射率 |
| 記錄劑量 （需要達到上述值） | ? 30 | 毫焦耳/平方厘米2 | 記錄波長： λ = 532 nm; 功率密度： PR= 4.6 mW/cm2 |
| 全息特性：反射全息圖性能數據4) | |||
| 最大折射率調制Δn1?每個記錄波長λ | ISO 17901-2 | ||
| λ = 633 納米 | > 0.03 | ||
| λ = 532 納米 | > 0.03 | ||
| λ = 457 納米 | > 0.03 | ||
| 典型記錄劑量以實現上述Δn1?值 | ISO 17901-2 | ||
| λ = 633 納米 | ? 15 | 毫焦耳/平方厘米2 | 應用總劑量 |
| λ = 532 納米 | ? 20 | 毫焦耳/平方厘米2 | 應用總劑量 |
| λ = 457 納米 | ? 25 | 毫焦耳/平方厘米2 | 應用總劑量 |
| 收縮和光譜偏移 | |||
| 有效厚度收縮 （記錄后和UV漫光固化2）） | ? 1.4 | 輸入：% | 反射全息圖 |
| 光譜偏移（記錄后和紫外線漫射固化2）） | ? -8 | 輸入：nm | Denisyuk全息圖： 記錄和重構之間的波長偏差 |
