美國FlashCut CNC,CAD/CAM軟件

用于 CNC 機床的簡單而強大的集成 CAD/CAM 軟件

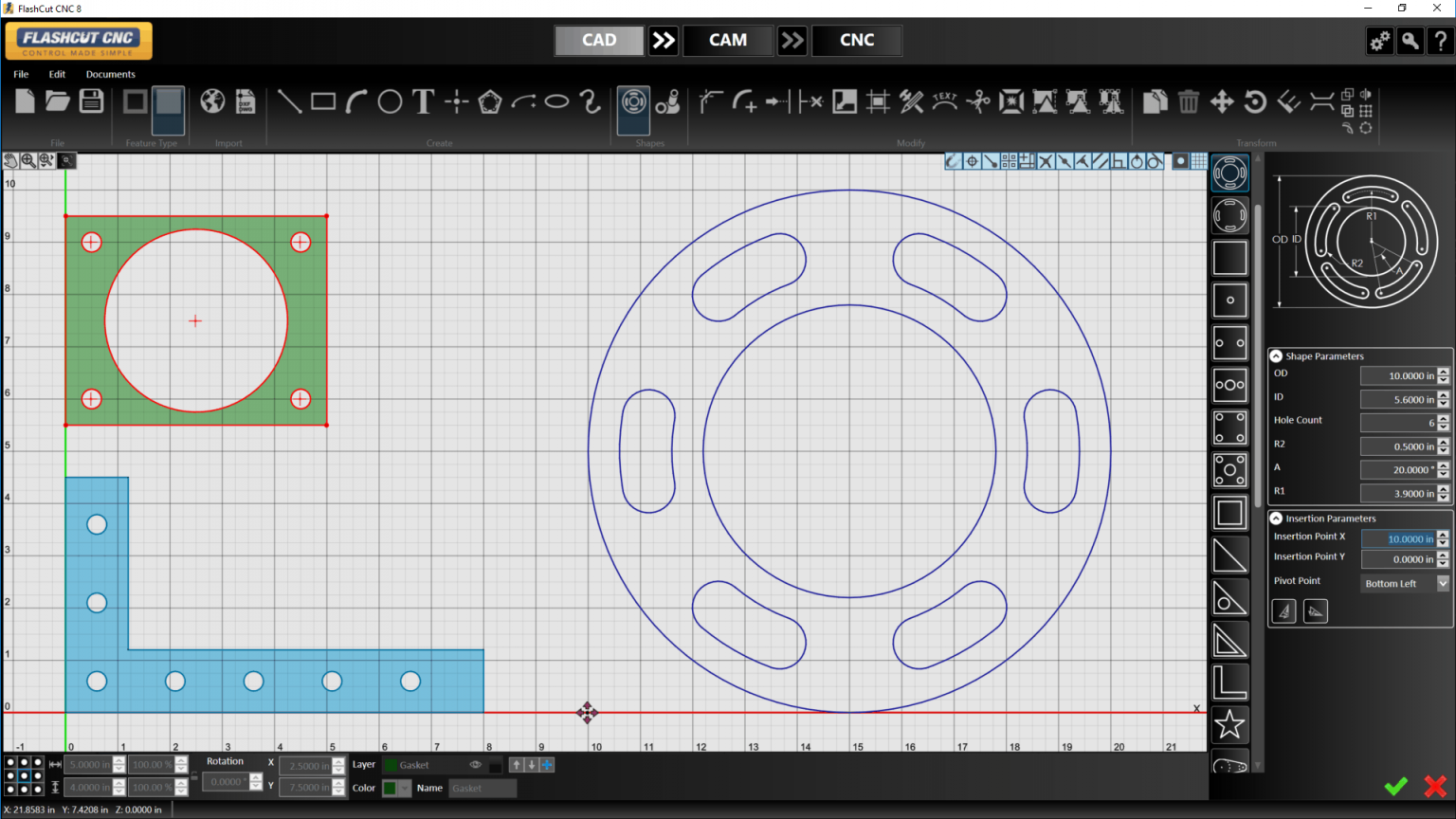

  • FlashCut CAD 的直觀用戶界面使繪制和編輯任何 2D 和 2.5D 形狀變得簡單
  • 輕松導入任何 2D 圖紙
  • 將任何位圖圖像或照片轉換為刀具路徑 （輪廓或中心線）
  • 高級布爾運算，例如將多個形狀焊接成一個
  • 形狀庫允許您立即繪制和自定義常見形狀
  • DXF 導出，用于與其他 CAD 程序共享圖紙
  • 修復工具可立即發現并糾正 CAD 錯誤
  • 輕松橋接內部切口，例如“O”的中心

我們直觀的 CAM 軟件可立即創建精確的刀具路徑

  • FlashCut 2D 和 3D CAM 可為等離子、火焰噴射水刀、激光或打標生成完美的刀具路徑
  • 自動生成和簡單作導入和導出
  • 自動生成夾具選項卡
  • 自動割縫補償
  • 輕松導入 DXF 或 DWG 文件
  • 每個作業多個圖紙的圖紙管理
  • 高級真實形狀嵌套包括多個 CAD 或 DXF 文件的嵌套和多張紙嵌套
  • 用于減少拐角處熔渣的轉角循環策略
  • 適用于海寶?和 Thermal Dynamics? 的許多型號以及其他常用型號的可編輯等離子和火焰圖表，無需對進給率、割縫、切割高度和電壓等重要切割參數進行猜測

軟件功能

部分#描述V5 版本V6 版本V7 系列V8 系列V9 系列V10 系列
標準功能
FCS-10-CCC-STD

+引用
標準 2D CAD/CAM/CNC 軟件
基本 Oxyfuel 支持凸輪數控××××××
基本 Plasma 支持凸輪數控××××××
針對不同材料和厚度的可定制切割表凸輪數控××××
改進的 M 代碼和 Fab-Head 配置凸輪數控××××
中心線圖像導入計算機輔助設計××××
倒角和轉彎工具計算機輔助設計×××××
DXF/DWG 導入計算機輔助設計××××××
自由形式拉伸和作計算機輔助設計××××
圖層支持計算機輔助設計××××
測量工具計算機輔助設計×××××
剪影圖像導入計算機輔助設計××××××
為每個部分分配不同的作凸輪××××
自動割縫補償凸輪××××××
可定制的后處理器凸輪××××××
剪輯片段排序凸輪××××
切口寬度、切削方向、刀具路徑、快速和零件幾何體的自定義視圖凸輪××××
Cutout 或 Part Mode凸輪××××××
拖動、刪除、旋轉、復制套料上的零件凸輪××××
導入引出位置的圖形編輯凸輪××××
網格嵌套凸輪××××××
作順序凸輪××××
Overburn 支持凸輪××××
Tab 鍵凸輪×××
常用板列表凸輪××××
可定制的導入、導入導出策略凸輪××
試運行數控××××××
跳轉到行數控××××××
割縫交叉檢測數控××××××
瞬時運行數控××××
向前和向后運行文件數控××××
THC 性能歷史圖表數控××××
其他 Pro 功能
FCS-10-CCC-PRO 系列

+引用
Pro 2D CAD/CAM/CNC 軟件
高級 Oxyfuel 支持凸輪數控××
Advanced 穿刺（包含在 Advanced Plasma 中）凸輪數控××
Advanced Plasma 支持凸輪數控××××××
支持部件號標簽、Nest Report 和 Nest 的打印（獲得該功能的許可時）凸輪數控×××
動畫切割模擬凸輪數控××××
基于特征的流程凸輪數控×
高級文本（包括 True Type 字體支持，不支持任何形狀周圍的爆炸和彎曲文本計算機輔助設計凸輪×××××
DXF 導出計算機輔助設計凸輪×××××
零件著色計算機輔助設計凸輪××××
標記支持計算機輔助設計凸輪數控×××××
圓弧擬合計算機輔助設計××××
Bridge 實體工具計算機輔助設計×××××
Fix Drawing Tool計算機輔助設計×××××
多層彩色圖像導入計算機輔助設計×××
零件著色計算機輔助設計××××
形狀庫計算機輔助設計×××××
形狀焊接工具計算機輔助設計×××××
高級導入引出編輯凸輪××××
先進的小孔加工凸輪×××××
動畫 3D 切割模擬凸輪××××
拐角循環凸輪××××
用公共零件填充套料凸輪××××××
自由切割凸輪××
從外部文件導入零件凸輪××××
多頁和填充頁 TrueShape 嵌套凸輪×××××
多個選項卡凸輪×××
模式嵌套凸輪×
將塊與切割分開凸輪×
骨架切割凸輪×
TrueShape 嵌套凸輪×××××
重新啟動時自動引入數控×××××
動態 THC 開/關數控××××
移動到視區中的點數控×××××
進度計數控×××××
水坑跳躍數控×
裂口切割數控×××
智能觸控關閉數控××××
其他高級功能
FCS-10-CCC-PREM高級 2D CAD/CAM/CNC 軟件
FCS-10-SMT360 系列智能 360凸輪數控×××
FCS-10-CHN_BRDG鏈式和橋式切割凸輪×
FCS-10-CA避 碰凸輪×××
FCS-10-CL 系列共線切割凸輪×
FCS-10-NEST_RPT套料報告 + 零件編號凸輪××××
FCS-10-原子力顯微鏡高級 G 代碼文件管理數控×××××
PREM + REM
FCS-10-CCC-PREM-REM高級 + 殘余 2D CAD/CAM/CNC 軟件
FCS-10-殘余Remnant 支持×
A-La-Carte Add-On 功能
A-La-Carte Add-On 功能
高級鉆孔（包含在 Pro 2.5/3D CAD/CAM 中）凸輪數控×
FCS-10-激光器高級激光切割支持凸輪數控×××
FCS-10-WJ高級水刀支持凸輪數控××××
FCS-10-數控激光器基本激光切割支持凸輪數控×××
FCS-10-數控-WJ基本水刀支持凸輪數控××××
FCS-10-管-坡口使用雙旋轉 CNC 進行坡口圓管切割凸輪數控××
FCS-10-HPRHPR 自動氣體控制凸輪數控×××
FCS-10-KJHDKjellberg Smart Focus 和 Hi-Focus Auto Gas 支持凸輪數控××
FCS-10 刀刀切割支持凸輪數控××
FCS-10-數控旋轉旋轉軸支持凸輪數控××××
激光拼接支持（包含在 Laser 中）凸輪數控××
FCS-10-路由器銑床、鉆頭和路由器支持凸輪數控×××
FCS-10-MULTI_FH多個同步 Fabhead凸輪數控×××××
FCS-10-管-矩形矩形管切割（圓管的附加組件）凸輪數控××
FCS-10-管圓使用旋轉 CNC 進行圓管切割凸輪數控×××
FCS-10-XPR 型XPR 自動加油支持凸輪數控××
FCS-10-LPS-35激光筆軟件和硬件，帶 35′ 電纜數控××××
FCS-10-LPS系列僅限 Laser Pointer 軟件數控××××
FCS-10-ATC自動換刀支持數控××
FCS-10-DVZ型動態通風數控×××××
FCS-10-COM-HD-422Hi-Definition Plasma Communications Sfw 和 Hdw （RS422）（必須與 Auto Gas Support 配合使用）數控×××
FCS-10-COM-MP200-422MAXPRO 200 等離子通信 SFW 和 HDW （RS422）數控×
FCS-10-TS 系列電機電流感應數控×××
FCS-10-COM-PM-485Powermax 等離子通信 Sfw 和 Hdw （RS485），帶實時同步一體式快換割嘴使用情況報告數控××××
FCS-10-THC-35THC Sfw 和 Hdw 帶 35′ 電纜數控××××××
FCS-10-LPS系列工件對齊（包含在激光指示器中）數控×××××
  • 標準 CAD/CAM/CNC – 包括足夠的功能，可以在 CAD 中輕松繪制或導入零件，在 CAM 中制作高效的刀具路徑，并在 CNC 中準確切割零件
  • Pro CAD/CAM/CNC – 標準版的所有內容以及面向專業人士的許多其他功能，例如 CAD 中的著色和多層管理、CAM 中的 True-Shape Nesting 和高級導入管理，以及 CNC 中的自動重啟導入等等。
  • A-la-carte 功能 – 適用于要求苛刻的應用的特殊功能，例如 Smart360 孔切割技術和動態通風區。還包括僅包含在特定應用版本中的目標功能，例如水射流、激光和 HPR 等離子體。
