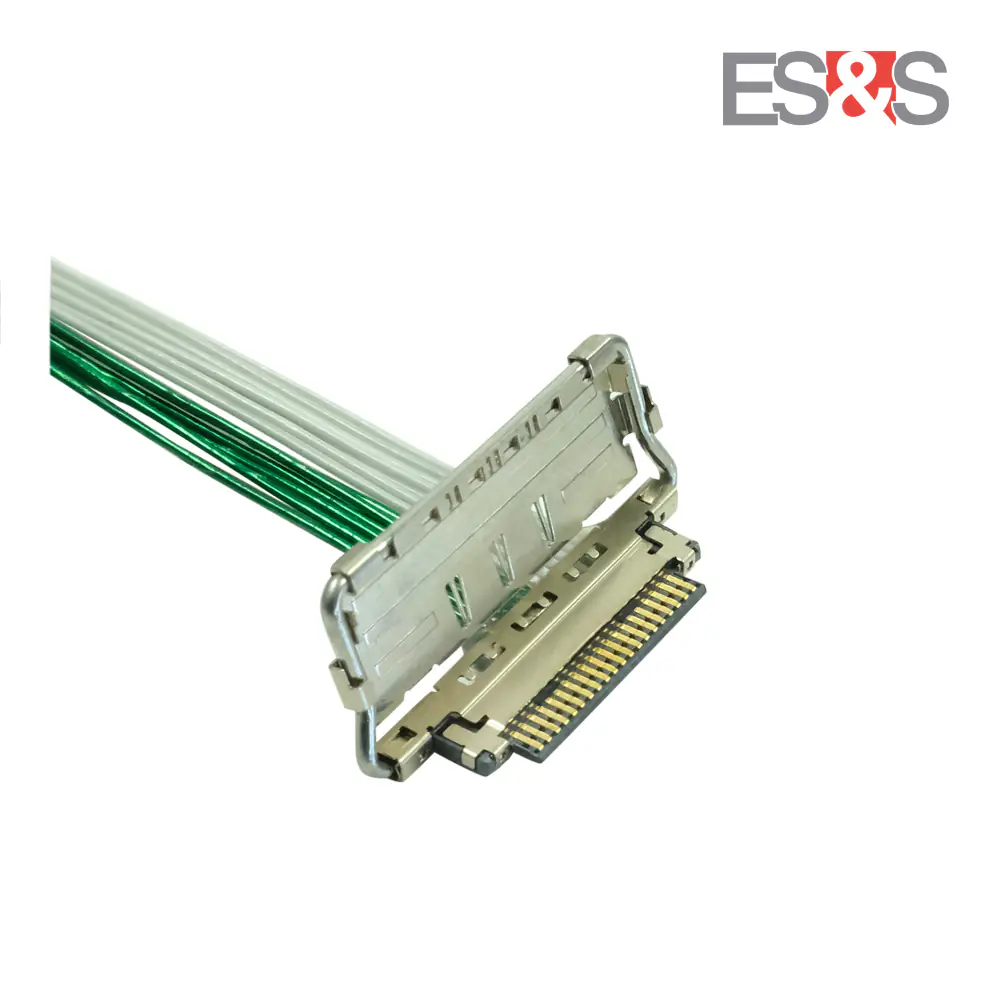

I-PEX CABLINE-CA II系列

ZenShield? 連接器 —— 高速數據傳輸的高性能互連解決方案

I-PEX CABLINE-CA II ZenShield? 連接器憑借卓越的電磁屏蔽性能，成為高速數據傳輸應用的理想選擇。創新的ZenShield?技術確保信號傳輸穩定可靠，將干擾降至最低。

特性與優勢

• 卓越屏蔽性能：ZenShield?技術優化電磁兼容性(EMC)，減少信號干擾，可安全部署于Wi-Fi天線附近

• 支持高速傳輸：單通道最高32 Gbps，滿足高性能數據連接需求

• 優化接地路徑：改進的接地設計確保連接穩定性，降低信號損耗

• 機械鎖扣設計：特殊保護蓋防止插接不到位和意外脫落

• 可靠焊接連接：強化焊接觸點保障持久穩定的電氣性能

• 緊湊型結構：節省空間的設計特別適合高集成度電子系統

技術參數

• 觸點間距：0.400 mm

• 插接高度：≤1.10 mm

• 縱深尺寸：6.20 mm

• 可選針腳數：20/30/40/50 pin

• 支持線纜類型：

  • 微型同軸線(AWG)：#38/#40/#42/#44/#46

  • 雙芯屏蔽線(AWG)：#40/#42

  • 單芯線(AWG)：#34-#46多規格可選

• 插接方向：水平式

兼容標準

USB4 (20 Gbps/通道) ｜ Thunderbolt 4 (20 Gbps) ｜ USB 3.1 Gen 2 (10 Gbps)
eDP HBR3 (8.1 Gbps) ｜ HDMI 2.0 (6 Gbps) ｜ V-By-One HS 1.4 (4 Gbps)
MIPI全系標準 ｜ 向下兼容USB 3.1 Gen 1 (5 Gbps)等協議

I-PEX CABLINE-CA II ZenShield?連接器以堅固結構、頂級屏蔽性能和優異信號完整性，成為苛刻電子項目的首選方案。
