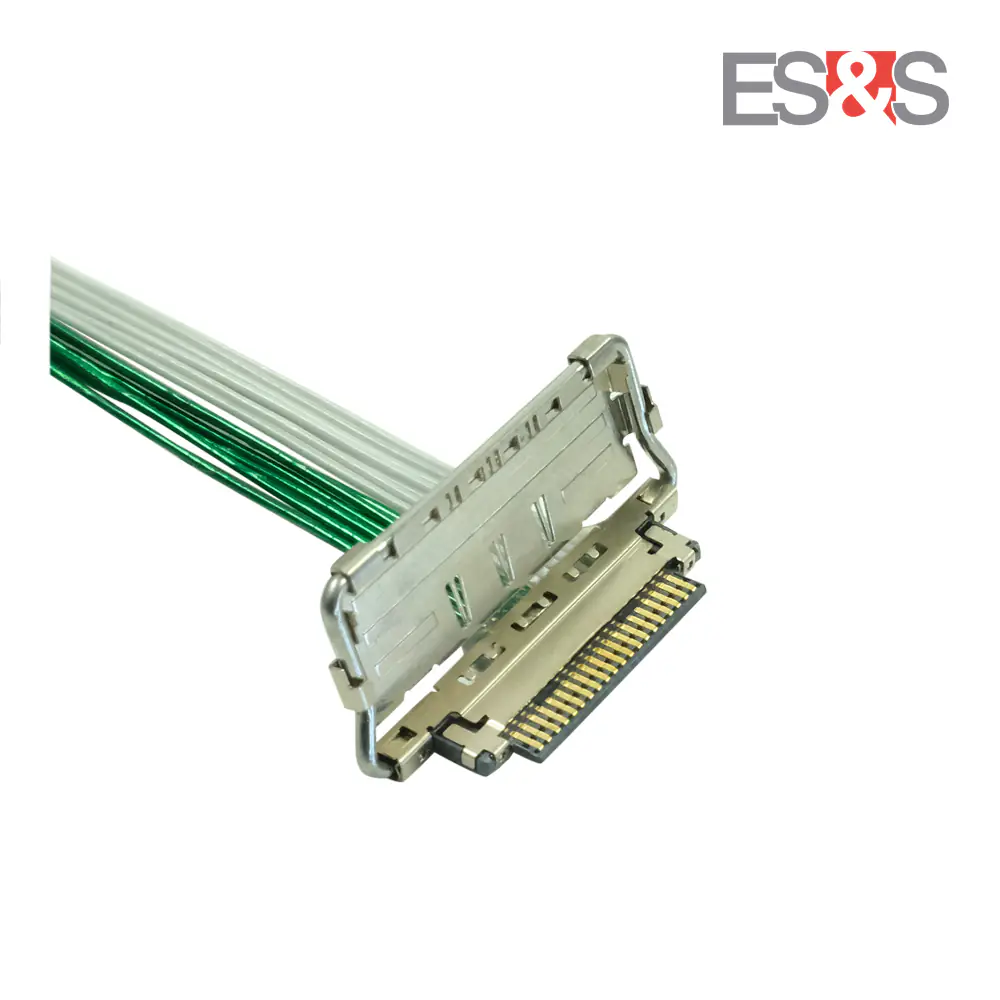

I-PEX CABLINE-CA II系列
ZenShield? 高速數據傳輸連接器
I-PEX CABLINE-CA II ZenShield? 連接器是高速數據傳輸的理想解決方案，具備卓越的電磁屏蔽性能。其創新的ZenShield?技術確保信號傳輸穩定，同時最大程度減少干擾。
特性與優勢
✅?卓越屏蔽性能：ZenShield?技術優化電磁兼容性（EMC），減少干擾，可安全部署于Wi-Fi天線附近。
✅?支持高速數據傳輸：單通道支持高達32Gbps，適用于高性能數據連接。
✅?優化的接地路徑：改進的接地設計確保穩定連接，降低信號損耗。
✅?機械鎖定機制：特殊防護蓋防止插接不完全或意外松脫。
✅?可靠焊接連接：堅固的焊接觸點確保長期穩定的電氣性能。
✅?緊湊設計：節省空間，適用于高集成度電子系統。
技術參數
| 項目 | 規格 |
|---|---|
| 觸點間距 | 0.400 mm |
| 插接高度 | 最大1.10 mm |
| 深度 | 6.20 mm |
| 引腳數量 | 20 / 30 / 40 / 50 |
| 線纜規格 | 微同軸（AWG）：#38 / #40 / #42 / #44 / #46 雙絞線（AWG）：#40 / #42 單芯線（AWG）：#34 / #36 / #38 / #39 / #40 / #42 / #44 / #46 |
| 插接方向 | 水平插接 |
支持標準
??USB4（20 Gbps/通道）
??Thunderbolt 4（20 Gbps/通道）
??USB 3.1 Gen 2（10 Gbps）
??USB 3.1 Gen 1（5 Gbps）
??eDP HBR3（8.1 Gbps）
??eDP HBR2（5.4 Gbps）
??HDMI 2.0（6 Gbps）
??V-By-One HS 1.4（4 Gbps）
??MIPI標準
應用領域
? 超高速數據傳輸設備
? 高分辨率顯示接口（如4K/8K視頻）
? 5G通信模塊
? 人工智能/機器學習硬件
? 汽車電子及自動駕駛系統
⚡ 定制服務
我們提供專業的I-PEX線纜組裝方案，可根據您的需求定制最優連接解決方案。
