極低流量超低壓調節器

控制壓力降到0.01 psig！用于低流量和靜態流量下的空氣和惰性氣體

Equilibar引入了一種新的超低壓調節器，它可以控制0.3英寸的H20（0.02 psig/1毫巴）。專為靜態和極低流量應用而設計，正在申請專利的LPR2設計將控制范圍遠遠擴展到低于其他商用調節器。

lpr2現在有一個泄放孔板選項，在降低設定點壓力時提供了更高的穩定性和響應性。標準（非常低的排放）選項仍然推薦用于大多數瓶裝氣體應用，以盡量減少消耗。

混合選項：

Part #Option:Gas consumption
(@ 5 in H20)		Typical applications
LPR2-NBno bleed
(standard)		<30 ml/minBottled gases
(slow pressure reduction)
LPR2-BBleed orificeApproximately 250 ml/minInstrument air
(rapid pressure reduction; maximum stability)

出口范圍:

inH20psigmillibar(g)
0.3 – 70.01 – 0.250.75 – 17
1 – 100.04 – 0.362.5 – 25
1 – 280.04 to 12.5 – 70

規格:

Inlet Pressure:5 – 30 psig [.34 – 2.0 bar(g)](stable, regulated)
Ports:1/4″ NPT inlet/outlet
Fluids:Air and inert gases
Major Materials:Cast zinc, PolyEthylene, Rubber

低流量試驗結果

Sensitivity+/- 0.02 in H20 (0.0007 psig)[0.05 millibar(g)]
7 Day Stablity+/- 0.06 in H20 (0.002 psig)[0.13 millibar(g)
Max Air Flow:Approx 3 lpm (6 SCFH)
(5 in H20 setting @ 0.5 in H20 droop)
[127 mm H20 setting @ 12.7 mm H20 droop]

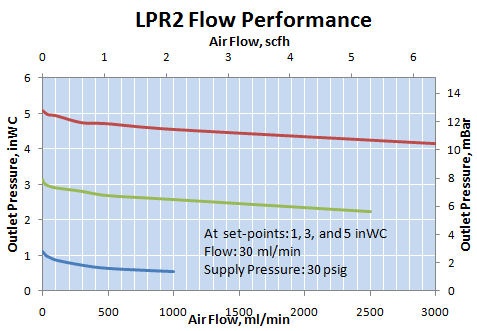

see chart
Air Consumption:<0.05 SCFH
Relieving Sensitivity:~ 8 in H20 / 203 mm H20 @ 1 SCFH
(2 in H20 / 50.8 mm H20 Setpoint)

Equilibar Low Pressure Performance

低流量/無流量應用

對于不需要流量或非常低的氣體流量的應用，LPR2可以用作獨立的壓力源：

實驗室、研究、科學

精密薄膜壓力測試

中/高流量應用

與等精度背壓調節器配合使用

LPR2的發展背后的驅動力是作為等精度背壓調節器的設定點壓力源這些背壓調節器可以將來自LPR2的超低壓力映射到更大的工藝流中，提供化學過程中前所未有的壓力控制能力。

容器惰性氣體控制

暖通空調

擠出吹塑型腔壓力控制

超低壓調節器低壓空氣調節器

Equilibar為低壓范圍提供了其他幾種精確的解決方案，包括高流量模型和Bellofram精密空氣調節器

超低壓電子調節器

電子低壓調節器Equilibar QPV可在低至0–4 in H20（0.17 psig/11.7毫巴）的范圍內使用，具有極高的靈敏度和分辨率詳情

特別應用重點：

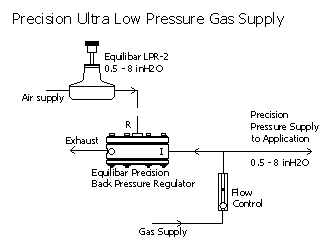

精密超低壓供氣系統

問題：

幾乎沒有哪種商業調節器能夠精確地控制氣體壓力低于0.5 psig/34毫巴且流量變化。

解決方案：

lpr2可以與等精度背壓調節器和流量控制閥一起使用，以提供令人難以置信的精度和響應性。通過排放應用程序不需要的任何氣流，該系統可以在應用程序中調節正向或反向氣流，而不會損失精度
