eks Engel EL-100-REG 型以太網的工業級基本型交換機直插式安裝
EL-100-REG 型

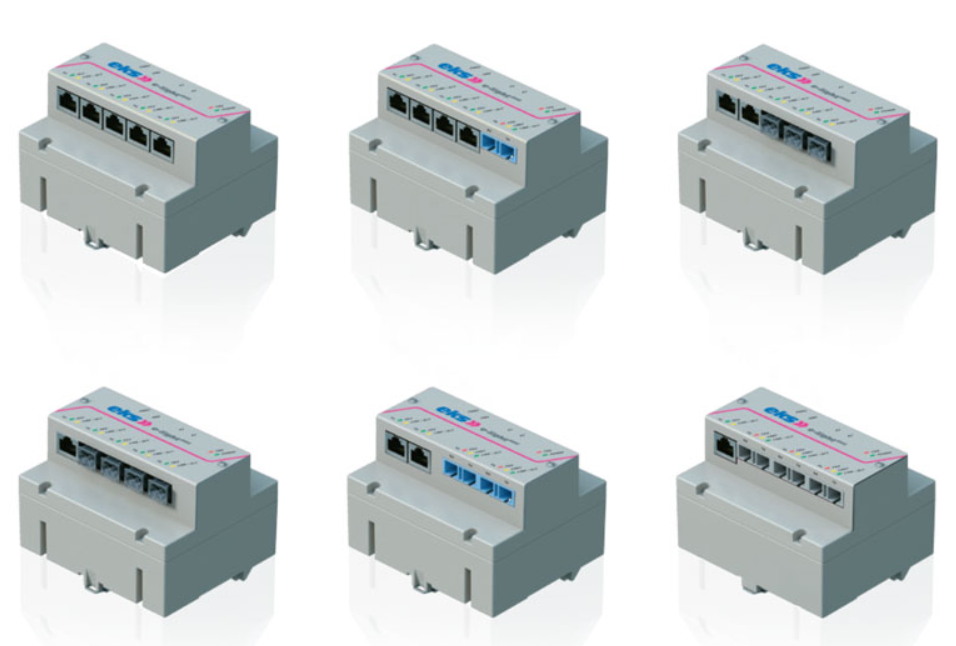

e-light-100-REG 產品系列是一系列支持快速以太網的工業級基本型交換機。作為符合 DIN 43880 標準的直插式安裝設備 （REG），該系統非常適合安裝在控制柜和電氣安裝分配器中。
這些接口可用于單模、多模和 HCS 光纖或 POF。通過這種方式，可以橋接長達 30 公里的距離。其他功能包括自動協商、MDI/MDI-X 和擴展溫度范圍。冗余電源設計用于 12 至 60 VDC。您的狀態通過前面板上的 LED 顯示，網絡連接的狀態也是如此。
FiberView 通過 LED 發出連接質量信號，類似于交通信號燈。如果 “紅綠燈” 是 “綠色”，則一切都很好。如果信號為“黃色”，則預算仍在衰減容差范圍內，但低于定義的系統儲備。除了 LED 之外，該預警水平還通過無電勢觸點發出信號。如果 “紅綠燈” 切換到 “紅色”，則出現錯誤。
與 e-light 或 DragonLine 系列中的其他系統結合使用，可以實現單獨的應用。
| 類型 | 5TX | 1TX 4FX | 2TX 3FX | 5外匯 | 4TX 1FX | 2TX 2FX | 4TX 1FX | 2TX 2FX | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 貨號： EL100-REG | 0490501 000000 EV00-00 | 0490101 08080808 EV00-00 | 0490101 08080808 EV00-00 | 049000108 08080808-EV-00-00 | 0490401 000033 EV00-00 | 0490201 003333 EV00-00 | 0490401 000053 EV00-00 | 0490201 005353 EV00-00 | ||
| 光纖連接器 | – | 光鎖 | 光鎖 | 光鎖 | SC | SC | SC | SC | SC | SC |
| 纖維類型 | – | POF 980/1000 微米 | 多模式 62.5 （50）/125 μm | 單模 9/125 μm | ||||||
| 光學預算 | – | 12 分貝 | 12 分貝 | 16 分貝 | ||||||
| 光學范圍 | – | 50 米 （180 分貝/公里） | 5 公里 （1 分貝/公里） | 30 公里，其他可根據要求提供 （0.3 dB/km） | ||||||
| 波長 | – | 650 納米 | 1310 納米 | 1310 納米 1550 納米 | 1310 納米 | 1310 納米 1550 納米 | ||||
| FX 端口數量 | – | 4 | 3 | 5 | 1 | 2 | 2 | 1 | 2 | 2 |
| TX 端口數 | 5 | 1 | 2 | 0 | 4 | 2 | 2 | 4 | 2 | 2 |
| TX 端口 | 1 x RJ45 / 自動協商 / 自動 MDI/MDI-X / 支持長達 100 m 的長度 （CAT 6） | |||||||||
| IEEE的 | IEEE 802.3 10Base-T 以太網 / IEEE 802.3u 100Base-TX 和 100Base-FX 快速以太網 | |||||||||
| 狀態 LED | 電源（綠色/紅色）/錯誤（紅色）/狀態（綠色）/全雙工（綠色）/數據接收（黃色）/ FiberView（紅色/黃色/綠色） | |||||||||
| 電源電壓 | 12-60 伏直流電 | |||||||||
| 故障繼電器 | 60 伏交流電 （1 A） / 60 伏直流電 （1 A） | |||||||||
| 功耗 | 5.3 瓦，220 mA （24 V） | |||||||||
| 潛力分離 | 500 伏直流電 | |||||||||
| 工作溫度 | –40 °C – +55 °C | |||||||||
| 電磁兼容 | EN61000-6-2 / EN55022 A 類 | |||||||||
| 重量 | 300 克 | |||||||||
| 尺寸 | 78 x 107 x 90 毫米 | |||||||||
| 師單位 | 6 | |||||||||
| 箱 | 聚酰胺 （PA 6/6.6） | |||||||||
