eks Engel光纖系統 IOL3000-FV通過光纖傳輸數字信號和模擬信號不銹鋼外殼
IOL3000-FV
光纖系統 IOL3000-FV 通過光纖傳輸數字信號（例如觸點閉合、控制信號）和模擬信號。
光纖系統能夠在點對點結構或線結構內傳輸多達 8 個數字信號 （12–24 VDC） 和/或 4 個模擬信號（0–10 V 或 0–20 mA，通過分辨率為 10 位的 A/D 轉換器進行數字化）。
輸入/傳遞系統 （ED） 的互連允許傳輸額外的數字和模擬數據。您可以選擇是否要對電和光接收的數據進行電析取 （OR），或者電數據是否覆蓋光學數據。在模擬數據的情況下，必須使用 DIP 開關來決定是傳輸光信號還是電信號。這些設備可作為一種光纖解決方案用于線狀或環形結構。
故障檢測器繼電器的 LED 和無源觸點能夠發出缺陷狀態信號。
| 發射器 IOL3000-FV | P-ST 系列 | H-ST 系列 | MM-ST 系列 | MM-SC 系列 | SM-ST 系列 | SM-SC 型 | SM-E2 系列 | ||
|---|---|---|---|---|---|---|---|---|---|
| 接收器 IOL3000-FV | P-ST 系列 | H-ST 系列 | MM-ST 系列 | MM-SC 系列 | SM-ST 系列 | SM-SC 型 | SM-E2 系列 | ||
| 4 x 模擬 0–10 V | 03000 1101 | 03000 1112 | 03000 1121 | 03000 1123 | 03000 1131 | 03000 1133 | 03000 1135 | ||
| 4 x 模擬 0–10 V8 x 數字 12–24 VDC | 03000 1201 | 03000 1212 | 03000 1221 | 03000 1223 | 03000 1231 | 03000 1233 | 03000 1235 | ||
| 8 x 數字 12–24 VDC | 03000 1301 | 03000 1312 | 03000 1321 | 03000 1323 | 03000 1331 | 03000 1333 | 03000 1335 | ||
| 4 x 模擬 0–20 mA 8 x 數字 12–24 VDC | 03000 1401 | 03000 1412 | 電話：03000 1421 | 03000 1423 | 03000 1431 | 03000 1433 | 03000 1435 | ||
| 4 x 模擬 0–20 mA | 03000 1501 | 03000 1512 | 03000 1521 | 03000 1523 | 03000 1531 | 03000 1533 | 03000 1535 | ||
| 4 x 模擬 0–10 V | 03000 2101 | 03000 2112 | 電話：03000 2121 | 電話：03000 2123 | 03000 2131 | 電話：03000 2133 | 電話 03000 2135 | ||
| 4 x 模擬 0–10 V8 x 數字 12–24 VDC | 03000 2201 | 電話 03000 2212 | 03000 2221 | 03000 2223 | 03000 2231 | 電話：03000 2233 | 電話 03000 2235 | ||
| 8 x 數字 12–24 VDC | 03000 2301 | 03000 2312 | 03000 2321 | 03000 2323 | 03000 2331 | 電話 03000 2333 | 03000 2335 | ||
| 4 x 模擬 0–20 mA 8 x 數字 12–24 VDC | 03000 2401 | 電話：03000 2412 | 03000 2421 | 電話：03000 2423 | 電話 03000 2431 | 03000 2433 | 電話 03000 2435 | ||
| 4 x 模擬 0–20 mA | 03000 2501 | 電話 03000 2512 | 03000 2521 | 03000 2523 | 03000 2531 | 03000 2533 | 03000 2535 | ||
| FO 連接器 | 圣 | 圣 | 圣 | SC | 圣 | SC | E-2000 系列 | ||
| 纖維類型 | POF 980/1000 微米 | HCS 200/230 微米 | 多模式 62,5 （50）/125 μm | 單模 9/125 μm | |||||
| 光學預算 | 12 分貝 | 12 分貝 | 12 分貝 | 16 分貝 | |||||
| FO 范圍 | 50 米 （180 分貝/公里） | 200 米 （8 分貝/公里） | 5 公里 （1 分貝/公里） | 30 公里，其他可根據要求 達到 100 公里（0.3 分貝/公里） | |||||
| 波長 | 650 納米 | 850 納米 | 1310 納米 | 1310 納米 1550 納米 | 1310 納米 | 1310 納米 1550 納米 | |||
| 精度接收器 | 0,2 % | ||||||||
| 電纜長度 | 1 米 | ||||||||
| 連接器 | 16 極螺絲端子 | ||||||||
| 狀態 LED | 電源（綠色）/數據（黃色）/狀態（紅色） | ||||||||
| 電源 | 12–30 VDC，可根據要求提供其他電壓 | ||||||||
| 功耗 | 5 瓦，200 mA （24 V） | ||||||||
| 電位分離 | 500 伏直流電 | ||||||||
| 工作溫度 | –40 °C – +70 °C（多模和單模，帶 ST 或 SC）/ –20 °C – +55 °C（所有其他） | ||||||||
| 電磁兼容 | EN61000-6-2 / EN55022 B 級 + A1 + A2 | ||||||||
| 重量 | 570 克 | ||||||||

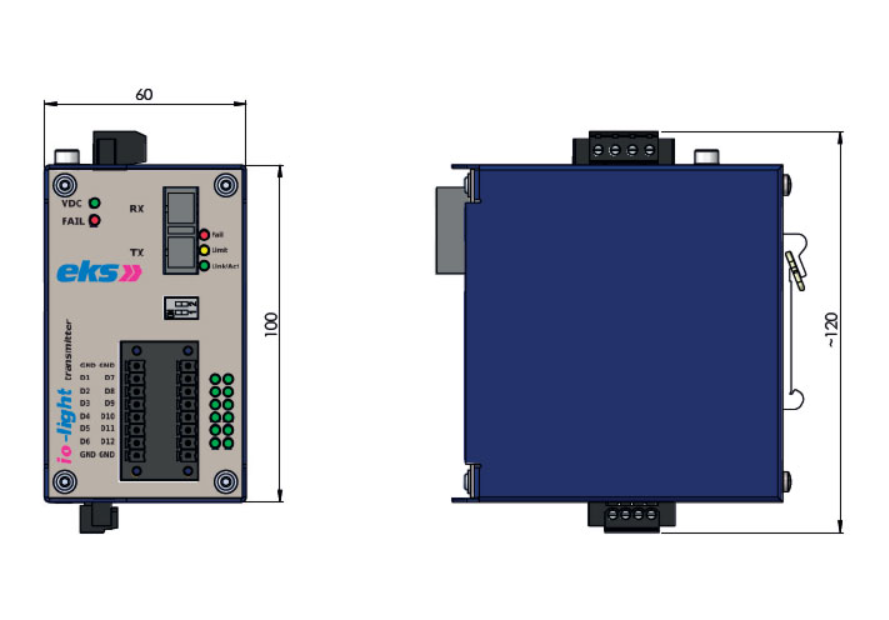

| 尺寸 | 60 x 100 x 113 毫米（60 x 120 x 113 毫米，包括連接器） | ||||||||
| 外殼 | 不銹鋼，粉末涂層 | ||||||||
