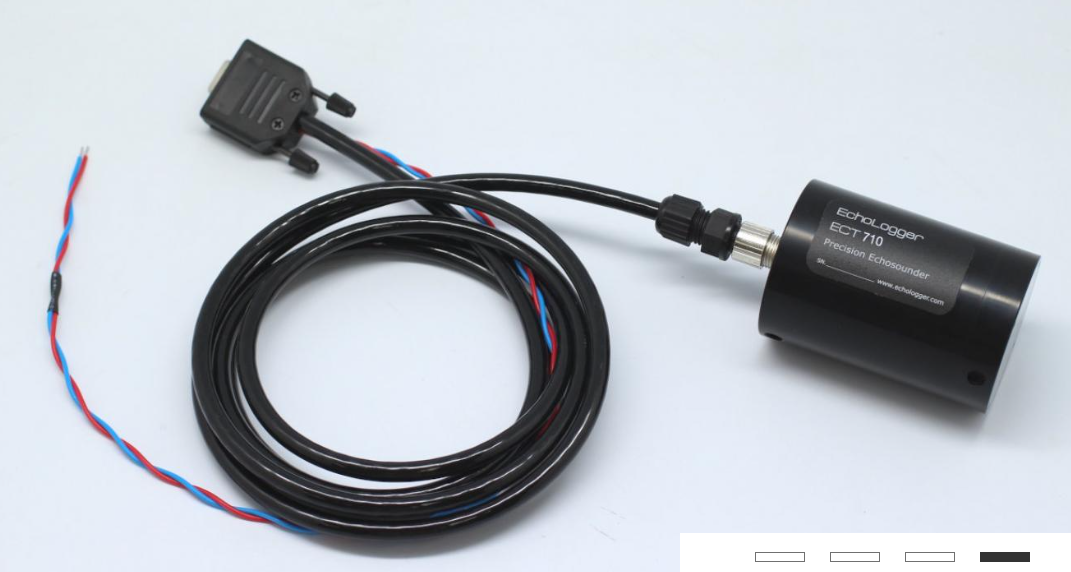

韓國 Echologger 用于水面航行器的超小型雙頻回聲測深儀

型號
EU D24 (200/450kHz)
EU D710 (750kHz/1MHz)
ECT D24S (200/450kHz)
ECT D710S (750kHz/1MHz)

規格
聲頻 200 kHz / 450 KHz（EU D24 和 ECT D24S），750 kHz / 1MHz（EU D710 和 ECT D710S）
波束寬度 10° / 5°（EU D24 和 ECT D24S），3.5° / 2.5°（EU D710 和 ECT D710S），錐形 (-3dB)
發射脈沖寬度 10μsec ~ 200μsec
最大發射功率 50 W（可調）
TVG 控制高達 60 dB
增益控制 -30 dB 至 +30 dB
輸入信號衰減器（-20 分貝） 激活時間 0~300,000 微秒
范圍 0.5 ~ 200 m (200kHz), 0.15 ~ 100 m (450kHz), 0.03 ~ 50 m (750kHz), 0.02 ~ 30 m (1MHz)
重復（Ping）率 最大 100 Hz
采樣率（剖面模式） 最大 100kHz；可調，或自動模式（默認值）
水柱分辨率 約 7.5 毫米 @100kHz 采樣率
高度計范圍分辨率 1.0 mm
溫度傳感器 分辨率 0.1°C
傾斜傳感器集成雙軸（滾動和俯仰）±90°，傾角數據分辨率 0.1°
同步向外/向內（S/W 可選）
模擬輸出接口 最大 1.25V、2.5V、5V、10V（S/W 可選），距離或包絡線
數字輸出接口 RS-232、RS-485（可通過選擇引腳進行選擇）
通信速度 4,800 ~ 921,600, 3M 波特（默認值 115,200）
數據輸出格式 輪廓 10 位/12 位分辨率 ASCII 文本 , 輪廓 12 位分辨率二進制 , 輪廓 8 位分辨率二進制（12 位壓縮為 8 位） , 高度 NMEA0183 / 高度簡易型
多節點聯網（僅限 RS485），最多 32 個單元
配置和數據讀取 回聲測深儀控制程序或任何終端程序
連接器 LTW 12-05PMMS-SH8003 (IP68)
電源 EU D24、EU D710：USB 供電，最大功率 2W /W
