HPS系列旋轉接頭與關節

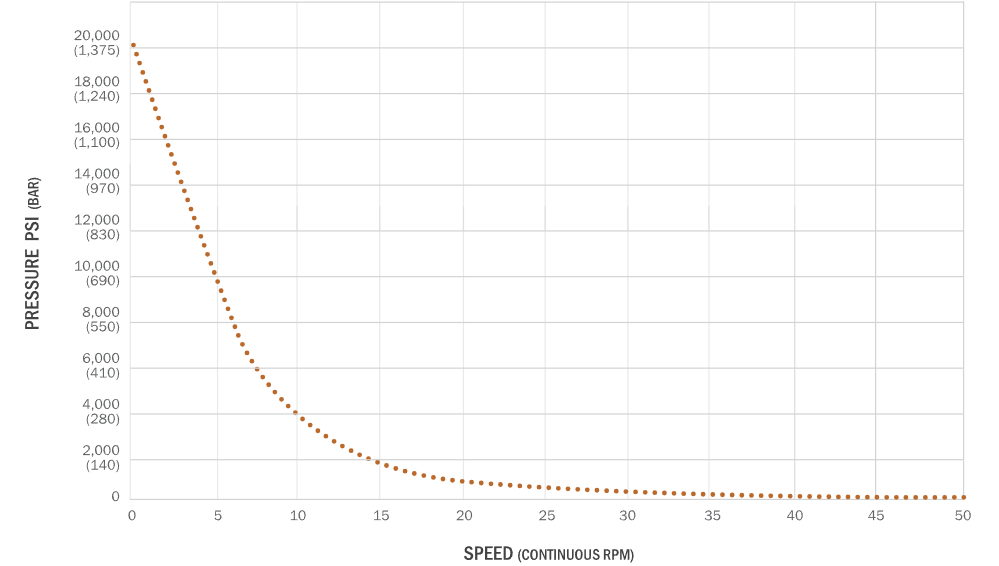

最大壓力
Max. Pressure: 20,000PSI [1,375 BAR]
最高轉速
Max. Speed: 50RPM
連接類型
Connection Type: 中壓
適用介質
Suitable Media: 油液/液壓油
Oil/Hydraulic
適用介質: 水/乙二醇
Water/Glycol
查看其他介質選項

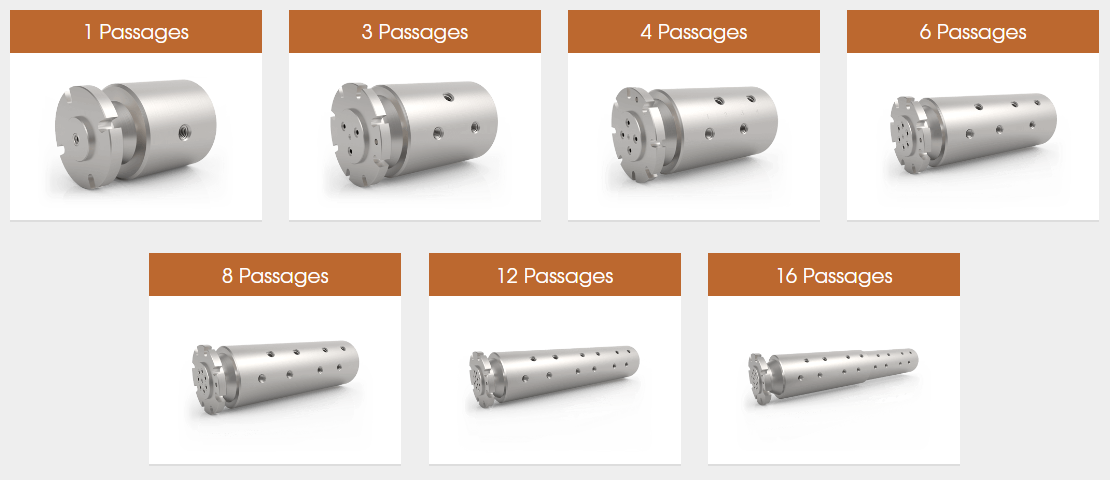

DSTI HPS系列旋轉接頭可提供1、3、4、6、8、12及16通道型號，最高可承受20,000 PSI [1,375 BAR]的工作壓力。
所有HPS系列型號均采用全不銹鋼防腐結構設計，能夠適應惡劣的海洋/海上作業環境及腐蝕性介質傳輸需求。
該系列標配中壓殼體連接與O型圈軸封連接，適用于臍帶纜卷盤系統等常見高壓設備應用。DSTI可根據具體需求提供定制化改造服務，包括調整安裝結構、連接方式、密封系統以及殼體/軸系尺寸等配置修改（詳見可選方案）。
| PART # | CONNECTION | PASSAGE SIZE | DIAMETER | LENGTH | THROUGH BORE | MIN. TORQUE* | ||
|---|---|---|---|---|---|---|---|---|
| HPS-4310 | 3/8″ OD, 9/16″-18 UNF Medium Pressure | 0.203″[5.156 mm] | 3.437″[87.3 mm] | 5.010″[127.254 mm] | None | 6.3 ft-lbs[8.54 Nm] | ||
| HPS-4510 | 3/4″ OD, 3/4″-14 NPS Medium Pressure | 0.438″[11.125 mm] | 4.437″[112.7 mm] | 5.010″[127.254 mm] | None | 6.3 ft-lbs[8.54 Nm] |
| HPS-4330 | 3/8″ OD, 9/16″-18 UNF Medium Pressure | 0.203″[5.156 mm] | 4.437″[112.7 mm] | 7.530″[191.262 mm] | None | 25.5 ft-lbs[34.57 Nm] |
| HPS-4340 | 3/8″ OD, 9/16″-18 UNF Medium Pressure | 0.203″[5.156 mm] | 4.437″[112.7 mm] | 8.780″[223.012 mm] | None | 30.5 ft-lbs[41.35 Nm] |
| HPS-4360 | 3/8″ OD, 9/16″-18 UNF Medium Pressure | 0.203″[5.156 mm] | 4.688″[119.075 mm] | 12.130″[308.103 mm] | None | 44 ft-lbs[59.66 Nm] |
