ESM系列導電滑環

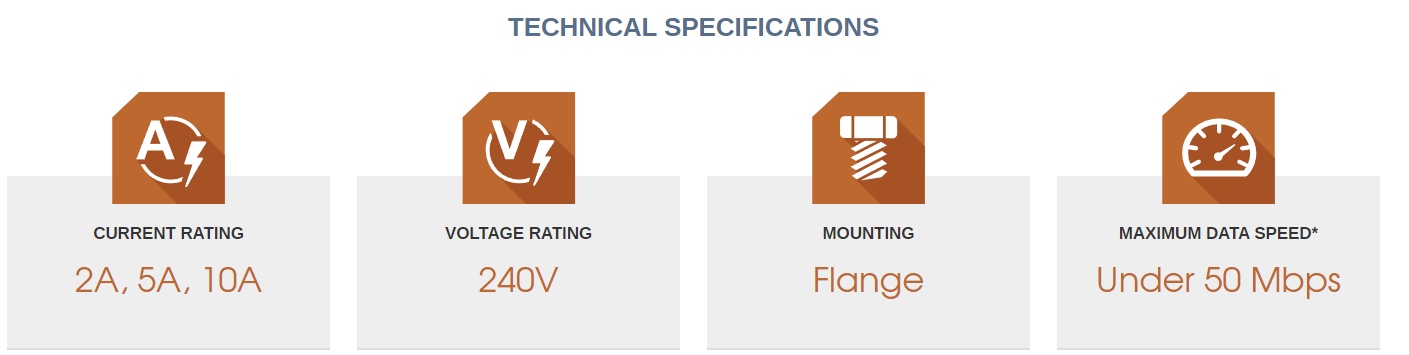

電流額定值
最大承載電流：2安培
最大承載電流：5安培
最大承載電流：10安培
查看其他電流選項
電壓額定值
最大耐壓：240伏
查看其他電壓選項
安裝方式
連接類型：法蘭式
查看其他安裝選項
最大數據傳輸速率*
適用介質：低于50 Mbps
查看其他數據傳輸選項
*成功傳輸數字信號需滿足多項條件，請咨詢DSTI進行方案確認。如需最可靠的數字信號傳輸方案，請參閱我們的以太網滑環產品。
ESM系列導電滑環是一種旋轉組件，用于將電源、控制電路或數據（模擬/數字信號）從靜止接口傳輸至旋轉接口。
該系列滑環配備顏色編碼的柔性引線，適用于傳輸模擬和數字信號。采用高性能金對金觸點技術，具有低電氣噪聲特性，支持高達50兆比特/秒的數據傳輸速率。標準型號提供9至52路電路配置。
ESM系列滑環具備基礎防塵防濺密封設計，用戶可選配IP65防護等級外殼，實現防水、防塵和抗沖擊的全方位保護。
需要流體與電力的集成傳輸方案？我們提供完整的流體旋轉接頭與導電滑環一體化集成組件。
| PART # | TOTAL CIRCUITS | (CIRCUITS) AMPS | VOLTAGE RATING | CAPSULE LENGTH | MAX. OPERATING SPEED | MAX. DATA SPEED* | |||
|---|---|---|---|---|---|---|---|---|---|
| ESM36(Replacement for AC6310-6) | 9 | (3x) 10A, (6x) 2A | 240V | 1.940″[49 mm] | 250 RPM | Under 50 Mbps | |||
| ESM312(Replacement for AC6305-12) | 15 | (3x) 5A, (12x) 2A | 240V | 1.940″[49 mm] | 250 RPM | Under 50 Mbps | |||
| ESM420(Replacement for AC6355-36X) | 24 | (4x) 10A, (20x) 2A | 240V | 2.600″[66 mm] | 250 RPM | Under 50 Mbps | |||
| ESM428(Replacement for AC6355-36V) | 32 | (4x) 5A, (28x) 2A | 240V | 2.600″[66 mm] | 250 RPM | Under 50 Mbps | |||
| ESM440(Replacement for AC6355-56X) | 44 | (4x) 10A, (40x) 2A | 240V | 3.500″[89 mm] | 250 RPM | Under 50 Mbps | |||
| ESM448(Replacement for AC6355-56V) | 52 | (4x) 5A, (48x) 2A | 240V | 3.500″[89 mm] | 250 RPM | Under 50 Mbps |
產品特性
導線規格：26、20、16 AWG
引線長度：48英寸 [1219毫米]
導線材質：鍍銀銅線
觸點材質：金
電氣噪聲：≤60毫歐（最大值）
防護等級：防塵、防輕微濺水及冷凝
低扭矩設計
支持信號類型：模擬與數字信號傳輸
兼容數據總線協議
可選配防水/防塵防護外殼
