ES系列電氣滑環

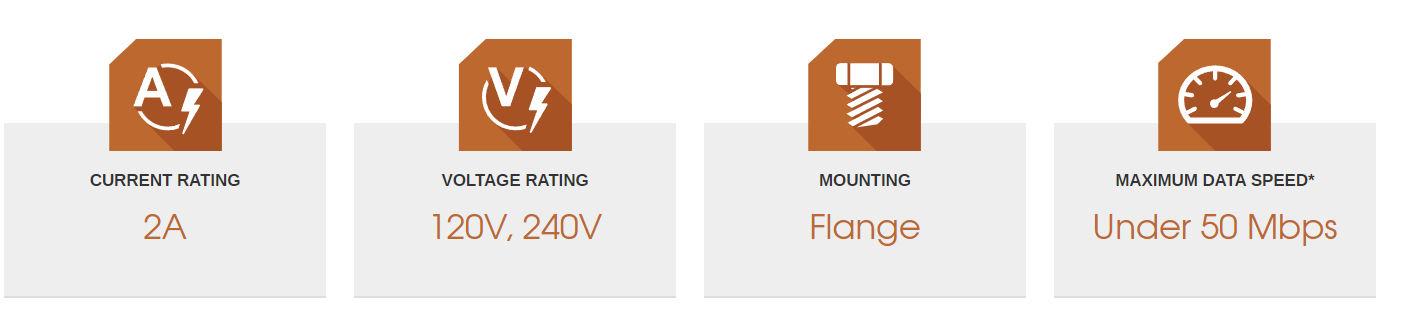

額定電流
最大電流：2A
額定電壓
最大轉速：120V
最大轉速：240V
安裝方式
連接類型：法蘭
最大數據傳輸速度*
適用介質：低于50 Mbps
低于50 Mbps
查看其他數據速度選項
ES系列電氣滑環是一種旋轉連接裝置，用于將信號、控制電路或數據（模擬/數字）從靜止輸入端傳輸至旋轉輸出端。
該系列滑環采用緊湊型設計，具有低扭矩特性，配備金對金觸點，能有效降低電氣噪聲。ES系列還提供顏色編碼的柔性引線，適用于傳輸模擬和數字信號。標準型號提供6至56路電路配置。
ES系列滑環具備輕防塵防濺密封設計，并可選配IP65防護外殼，提供更高級別的防水、防塵及防損壞保護。
需要同時傳輸流體和電信號的解決方案？我們提供完整的流體旋轉接頭與電氣滑環集成組件。
| PART # | TOTAL CIRCUITS | (CIRCUITS) AMPS | VOLTAGE RATING | CAPSULE LENGTH | MAX. OPERATING SPEED | MAX. DATA SPEED* | |||
|---|---|---|---|---|---|---|---|---|---|
| ES6(Replacement for AC6023-6) | 6 | (6x) 2A | 240V | 1.140″[29 mm] | 250 RPM | Under 50 Mbps | |||
| ES6A(Replacement for AC6373-6) | 6 | (6x) 2A | 120V | 0.850″[22 mm] | 100 RPM | Under 50 Mbps | |||
| ES12(Replacement for AC6023-12) | 12 | (12x) 2A | 240V | 1.410″[36 mm] | 250 RPM | Under 50 Mbps | |||
| ES12A(Replacement for AC6373-12) | 12 | (12x) 2A | 120V | 1.100″[28 mm] | 100 RPM | Under 50 Mbps | |||
| ES18(Replacement for AC6023-18) | 18 | (18x) 2A | 240V | 1.680″[43 mm] | 250 RPM | Under 50 Mbps | |||
| ES24(Replacement for AC6023-24) | 24 | (24x) 2A | 240V | 1.950″[50 mm] | 250 RPM | Under 50 Mbps | |||
| ES36(Replacement for AC6355-36) | 36 | (36x) 2A | 240V | 2.600″[66 mm] | 250 RPM | Under 50 Mbps | |||
| ES56(Replacement for AC6355-56) | 56 | (56x) 2A | 240V | 3.500″[89 mm] | 250 RPM | Under 50 Mbps |
產品特性
導線規格：28、26 AWG
導線長度：48英寸 [1219毫米]
線材材質：鍍銀銅
接觸材料：金
電氣噪聲：≤60毫歐（最大值）
防護等級：防塵、防輕微潑濺及防凝露
低扭矩設計
支持模擬與數字信號傳輸
兼容數據總線協議
可選配防水/防塵保護外殼
