HVH系列旋轉接頭與萬向節
最大壓力
Max. Pressure: 5,000PSI [345 BAR]
最高轉速
Max. Speed: 20 RPM
連接類型
Connection Type: SAE-ORB
SAE-ORB
查看其他連接選項
適用介質*
Suitable Media: 空氣/氣體
空氣/氣體
適用介質: 油液/液壓油
油液/液壓油
查看其他介質選項
HVH系列多通道旋轉接頭

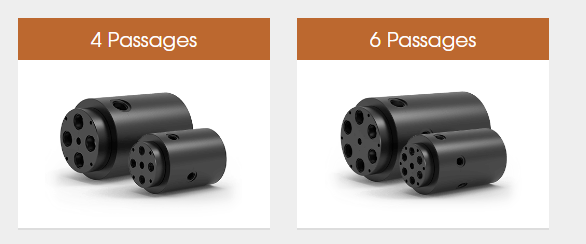

提供4流道或6流道型號可選。專為重型設備和戶外應用設計，HVH系列具有大直徑流道，適用于真空及雙向壓力工況，最高可達5,000 PSI [345 BAR]。
重型結構設計
采用合金鋼軸、球墨鑄鐵殼體及黑色氧化涂層，增強防腐蝕性能，使HVH系列成為林業、采礦和建筑行業等嚴苛戶外環境的理想解決方案。
標準配置
所有型號均標配SAE-ORB軸向軸連接與SAE-ORB徑向殼體連接接口。
需同時傳輸流體與電力、信號或數據？
HVH系列旋轉接頭可直接集成我司標準導電滑環，輕松實現復合傳輸功能。詳見選型配置。
| PART # | CONNECTION | PASSAGE SIZE | DIAMETER | LENGTH | THROUGH BORE | MIN. TORQUE* | ||
|---|---|---|---|---|---|---|---|---|
| HVH-304041 | #8 SAE-ORB | 0.440″[11.176 mm] | 5.190″[131.826 mm] | 7.490″[190.246 mm] | 0.500″[12.7 mm] | 14 ft-lbs[18.98 Nm] | ||
| HVH-306041 | #16 SAE-ORB | 0.880″[22.352 mm] | 6.940″[176.276 mm] | 10.110″[256.795 mm] | 0.500″[12.7 mm] | 28 ft-lbs[37.96 Nm] |
| PART # | CONNECTION | PASSAGE SIZE | DIAMETER | LENGTH | THROUGH BORE | MIN. TORQUE* | ||
|---|---|---|---|---|---|---|---|---|
| HVH-304061 | #8 SAE-ORB | 0.440″[11.176 mm] | 5.690″[144.526 mm] | 8.600″[218.44 mm] | 0.500″[12.7 mm] | 22 ft-lbs[29.83 Nm] | ||
| HVH-306061 | #16 SAE-ORB | 0.880″[22.352 mm] | 7.940″[201.676 mm] | 13.390″[340.107 mm] | 0.500″[12.7 mm] | 54 ft-lbs[73.21 Nm] |
