GPS系列旋轉接頭
最大壓力：7,500PSI [515 BAR]

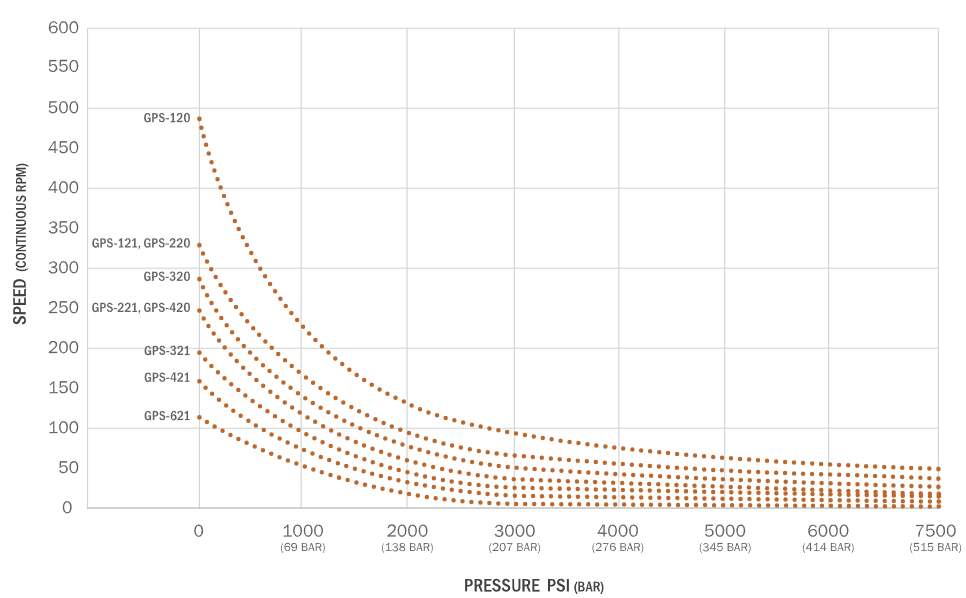

最高轉速
最高轉速：500RPM
連接類型
連接類型：NPT
適用介質*
適用介質：空氣/氣體
適用介質：化學品
適用介質：冷卻液
適用介質：去離子水/自來水
適用介質：油液/液壓油
適用介質：水/乙二醇
查看其他介質選項
*注：某些使用化學品或水性介質的應用可能需要替代密封材料。溫度超過220°F（105°C）的應用需采用特殊密封材料，請咨詢DSTI確認。

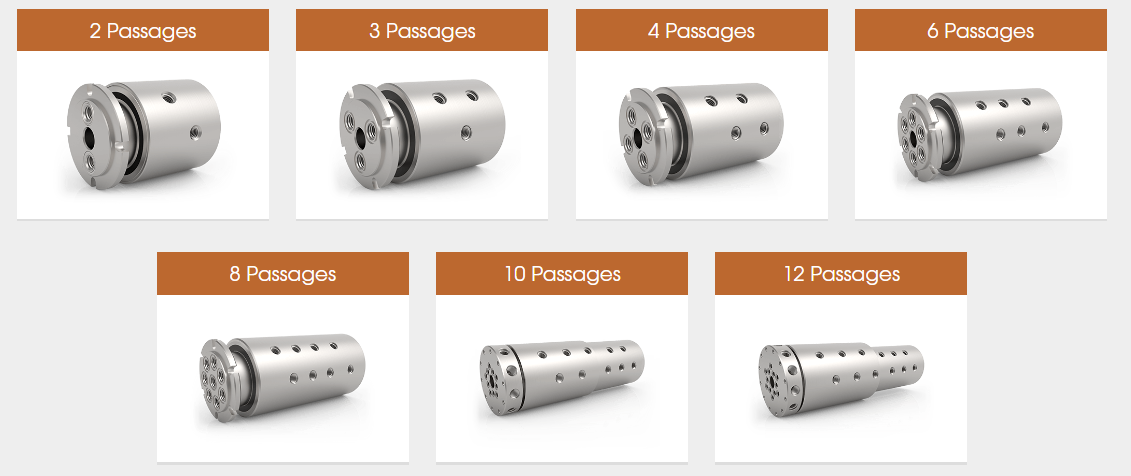

GPS系列旋轉接頭提供2、3、4、6、8、10及12通道型號。這款通用型耐腐蝕旋轉接頭采用專用密封技術，適用于真空和雙向壓力環境，其獨立流道可同時傳輸不同介質。
不銹鋼結構適用于液壓、氣動、冷卻液、水及其他腐蝕性介質。若應用場景不涉及水或腐蝕性介質傳輸，可選擇碳鋼型號（參見GP系列）。
2、3、4、6或8通道的GPS型號標配NPT螺紋軸連接和O型圈端面密封法蘭，便于直接安裝到接口平面。
10和12通道的GPS型號標配軸體與外殼側的NPT螺紋連接，并可選配O型圈端面密封法蘭（需在訂購時注明）。
需要同時傳輸流體與電力、信號或數據？GPS系列旋轉接頭可直接與我們標準導電滑環集成使用。查看選項。

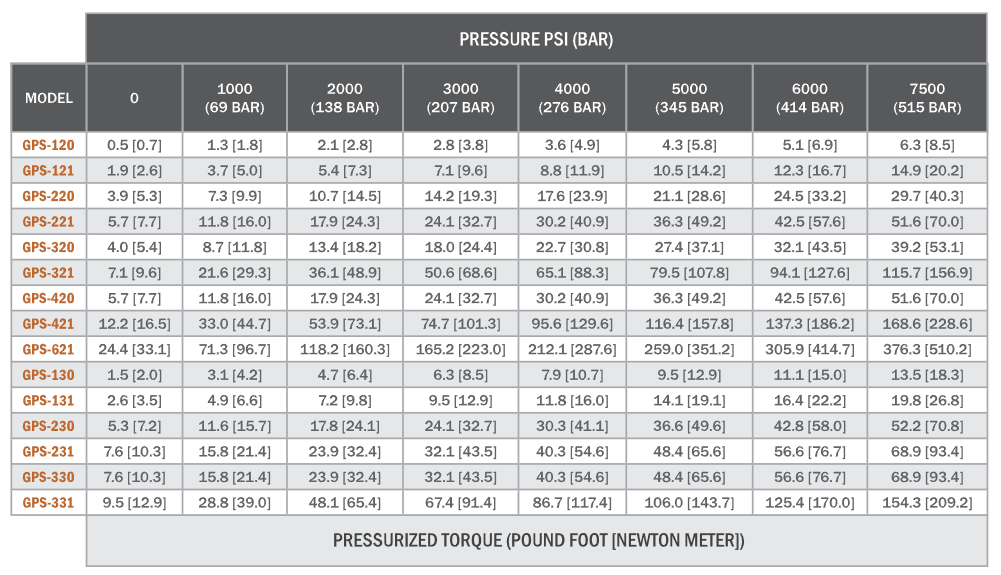

| PART # | CONNECTION | PASSAGE SIZE | DIAMETER | LENGTH | THROUGH BORE | MIN. TORQUE* | |||
|---|---|---|---|---|---|---|---|---|---|
| GPS-130 | 1/8″-27 NPT | 0.156″[3.962 mm] | 2.687″[68.25 mm] | 4.147″[105.334 mm] | None | 1.5 ft-lbs[2.03 Nm] | |||
| GPS-131 | 1/8″-27 NPT | 0.156″[3.962 mm] | 2.937″[74.6 mm] | 4.186″[106.325 mm] | 0.500″[12.7 mm] | 2.6 ft-lbs[3.53 Nm] | |||
| GPS-230 | 1/4″-18 NPT | 0.250″[6.35 mm] | 3.187″[80.95 mm] | 5.290″[134.366 mm] | None | 5.3 ft-lbs[7.19 Nm] | |||
| GPS-231 | 1/4″-18 NPT | 0.250″[6.35 mm] | 3.750″[95.25 mm] | 5.601″[142.266 mm] | 0.750″[19.05 mm] | 7.6 ft-lbs[10.3 Nm] | |||
| GPS-330 | 3/8″-18 NPT | 0.375″[9.525 mm] | 3.875″[98.425 mm] | 6.030″[153.162 mm] | None | 7.6 ft-lbs[10.3 Nm] | |||
| GPS-331 | 3/8″-18 NPT | 0.375″[9.525 mm] | 4.187″[106.35 mm] | 6.342″[161.087 mm] | 0.750″[19.05 mm] | 9.5 ft-lbs[12.88 Nm] | |||
| GPS-430 | 1/2″-14 NPT | 0.500″[12.7 mm] | 4.250″[107.95 mm] | 7.061″[179.35 mm] | None | 9.5 ft-lbs[12.88 Nm] | |||
| GPS-431 | 1/2″-14 NPT | 0.500″[12.7 mm] | 4.937″[125.4 mm] | 7.406″[188.113 mm] | 0.750″[19.05 mm] | 16.2 ft-lbs[21.96 Nm] | |||
| GPS-530 | 3/4″-14 NPT | 0.750″[19.05 mm] | 5.250″[133.35 mm] | 8.280″[210.312 mm] | None | 16.2 ft-lbs[21.96 Nm] | |||
| GPS-630 | 1″-11.5 NPT | 1.000″[25.4 mm] | 6.937″[176.2 mm] | 10.570″[268.479 mm] | None | 24.7 ft-lbs[33.49 Nm] |
