GP系列旋轉接頭
最大壓力
最高壓力：7,500 PSI [515 BAR]

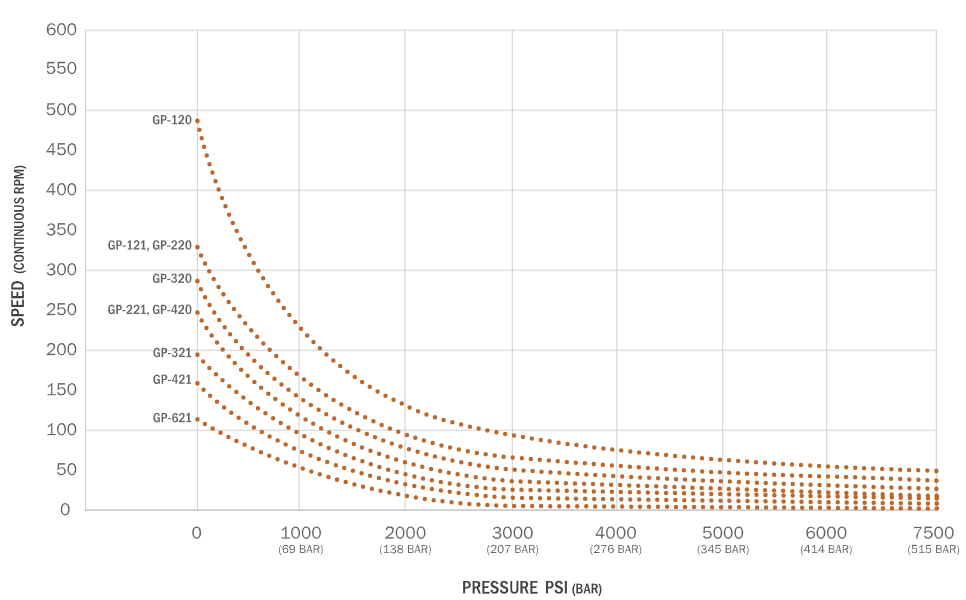

最高轉速
最高轉速：500 RPM
連接類型
連接類型：NPT
連接類型：BSPP
適用介質*
適用介質：空氣/氣體
空氣/氣體
適用介質：冷卻液
冷卻液
適用介質：油/液壓油
油/液壓油
適用介質：水/乙二醇
水/乙二醇
查看其他介質選項
*適用的水/乙二醇或冷卻液介質必須含有防銹劑。油/液壓介質必須為石油基。請咨詢DSTI以確認兼容性。

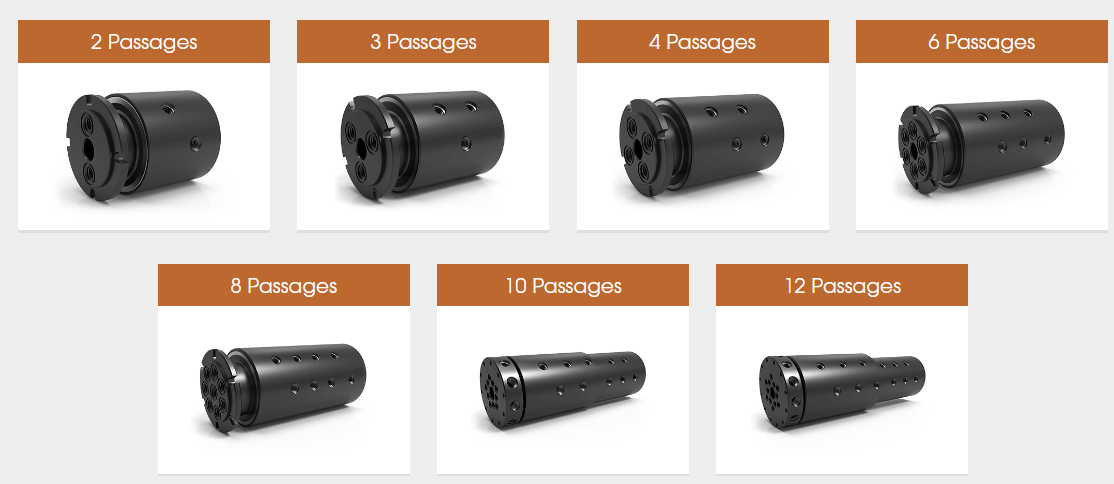

GP系列旋轉接頭提供2、3、4、6、8、10和12通道型號。這些通用型多通道旋轉接頭采用專用密封技術，適用于真空和雙向壓力環境，其獨立流道可同時傳輸不同介質。
碳鋼（發黑處理）結構適用于空氣/氣體、冷卻液和液壓油工況。不銹鋼型號可用于需要傳輸水或腐蝕性介質的場景（參見GPS系列）。
2、3、4、6或8通道的GP型號標配NPT螺紋軸連接和O型圈端面密封法蘭，便于旋轉接頭與接口齊平安裝。BSPP螺紋連接的GP型號不配備O型圈端面密封法蘭。
10和12通道的GP型號標配軸體和外殼側面的NPT或BSPP螺紋連接。對于這兩種螺紋連接方式，10和12通道型號可選配O型圈端面密封法蘭（需在訂購時注明）。
需要同時傳輸流體與電力、信號和/或數據？GP系列旋轉接頭可直接與我們標準集電環集成。查看選項。

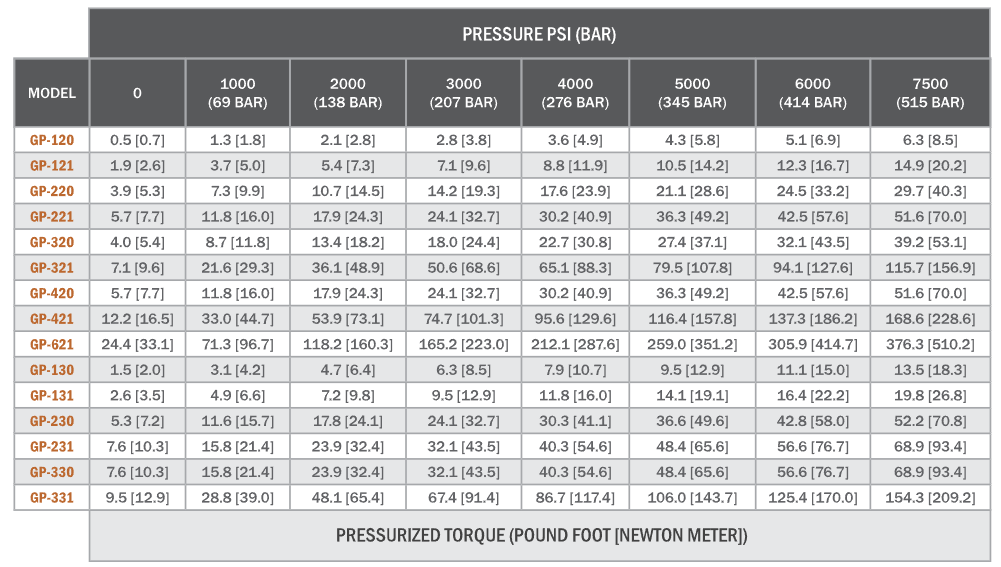

| PART # | CONNECTION | PASSAGE SIZE | DIAMETER | LENGTH | THROUGH BORE | MIN. TORQUE* | |||
|---|---|---|---|---|---|---|---|---|---|
| GP-120[GPM-120] | 1/8″-27 NPT[G1/8″-28 BSPP] | 0.156″[3.962 mm] | 2.437″[61.9 mm] | 3.347″[85.014 mm] | None | 0.5 ft-lbs[0.68 Nm] | |||
| GP-121[GPM-121] | 1/8″-27 NPT[G1/8″-28 BSPP] | 0.156″[3.962 mm] | 2.937″[74.6 mm] | 3.637″[92.38 mm] | 0.500″[12.7 mm] | 1.9 ft-lbs[2.58 Nm] | |||
| GP-220[GPM-220] | 1/4″-18 NPT[G1/4″-19 BSPP] | 0.250″[6.35 mm] | 2.937″[74.6 mm] | 4.374″[111.1 mm] | None | 3.9 ft-lbs[5.29 Nm] | |||
| GP-221[GPM-221] | 1/4″-18 NPT[G1/4″-19 BSPP] | 0.250″[6.35 mm] | 3.750″[95.25 mm] | 4.773″[121.234 mm] | 0.750″[19.05 mm] | 5.7 ft-lbs[7.73 Nm] | |||
| GP-320[GPM-320] | 3/8″-18 NPT[G3/8″-19 BSPP] | 0.375″[9.525 mm] | 3.187″[80.95 mm] | 4.706″[119.533 mm] | None | 4 ft-lbs[5.42 Nm] | |||
| GP-321[GPM-321] | 3/8″-18 NPT[G3/8″-19 BSPP] | 0.375″[9.525 mm] | 4.187″[106.35 mm] | 5.312″[134.925 mm] | 0.750″[19.05 mm] | 7.1 ft-lbs[9.63 Nm] | |||
| GP-420[GPM-420] | 1/2″-14 NPT[G1/2″-14 BSPP] | 0.500″[12.7 mm] | 3.875″[98.425 mm] | 5.392″[136.957 mm] | None | 5.7 ft-lbs[7.73 Nm] | |||
| GP-421[GPM-421] | 1/2″-14 NPT[G1/2″-14 BSPP] | 0.500″[12.7 mm] | 4.937″[125.4 mm] | 6.220″[157.988 mm] | 0.750″[19.05 mm] | 12.2 ft-lbs[16.54 Nm] | |||
| GP-621[GPM-621] | 1″-11.5 NPT[G1″-11 BSPP] | 1.000″[25.4 mm] | 7.187″[182.55 mm] | 8.600″[218.44 mm] | 1.000″[25.4 mm] | 24.4 ft-lbs[33.08 Nm] |
