雙芯智能測斜儀系統SI-300型
- 抗震防腐蝕連接器設計
- 支持移動端便捷輸出測量/位移數據并自動生成圖表
- 采用雙向位移測量結構的測斜儀（專利申請號：2023-0184853）
- [電磁波認證進行中]
這款雙傳感器被動式地下測斜儀系統可同步測量0°和180°方向數據，將作業時間和人力成本降低50%，顯著節約運營成本。該系統專為土木工程安全監測與維護測量設計，通過將測斜探頭插入測量站鉆孔內的套管中，實現地下位移與形變的人工測量。
系統概述
SI-300地下測斜儀系統由測斜探頭、數據線纜、線纜卷盤、端蓋、數據采集器等組件構成，測量數據通過線纜卷盤無線傳輸至數據采集器。
操作流程
- 設備連接：組裝測斜探頭與數據線纜，通過藍牙配對連接數據采集器與線纜卷盤
- 測量模式：
- 手動模式：通過數據采集器發送測量指令
- 全自動模式：啟用免提測量功能
- 數據處理：
- 通過無線網絡發送測量數據至郵箱
- 存儲至設備內置存儲器或外接存儲設備
數據輸出
- 導出數據可直接用Excel等電子表格軟件打開
- 測量數據已實時轉換為邊坡長度位移量
- 無需通過修正系數進行二次換算

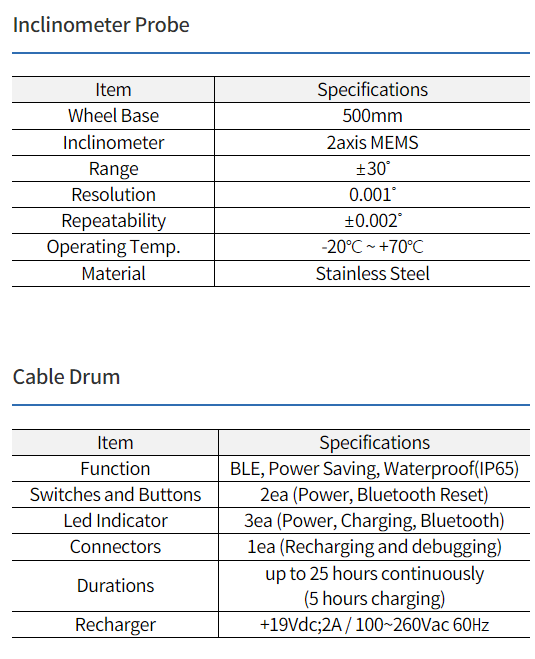

產品特性
高精度測量
- 內置超高精度MEMS測斜傳感器，雙軸測量范圍達±30度，精度0.001°（按長度位移換算為0.0087毫米）
創新線纜設計
- 采用專利新型結構線纜（高強度單芯不銹鋼絲纜），選用高彈性材料制成，徹底解決頻繁彎折導致的斷裂問題
- 革命性減少線芯數量，實現超輕量化設計（線徑減少30%，重量減輕45%）
可靠連接系統
- 全新設計的探頭連接結構，實現快速插拔
- 采用鍍金防腐端子，使腐蝕導致的接觸不良發生率降低90%
智能操作界面
- 基于Android系統的觸控界面，支持測量數據實時顯示與無線傳輸
- 配備4G/WiFi雙模通信模塊，確保野外數據傳輸穩定性
工程實用設計
- 整機重量＜2.5kg，符合人體工程學握把設計
- 激光雕刻深度標尺（精度±1mm），支持暗環境熒光識別
廣泛兼容性
- 探頭與端蓋符合國際通用套管規格（兼容63mm/70mm/85mm標準管徑）
- 特殊防水處理（IP68等級），適應各種惡劣工況環境
