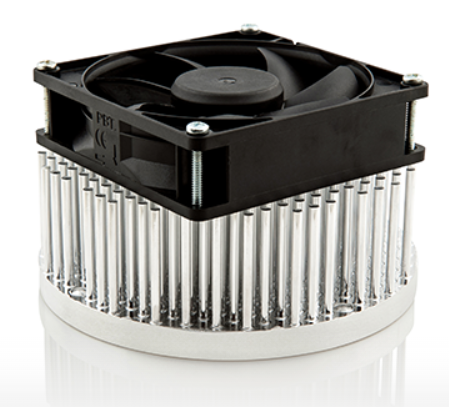

Cool Innovations LED風扇水槽針式翅片鋁制風扇散熱器銷翅片結構
最大冷卻功率。最小 dB。
Performance
用于 LED 的 Pin fin 風扇水槽可產生出色的冷卻能力
用于 LED 的 Pin fin 風扇水槽可產生出色的冷卻能力
最小化 db
LED 風扇散熱器設計用于與速度較慢、安靜的風扇一起運行
LED 風扇散熱器設計用于與速度較慢、安靜的風扇一起運行
沖擊式冷卻
銷翅片結構完美，頂部有風扇即可運行
銷翅片結構完美，頂部有風扇即可運行
尺寸
占地面積：2.3“ x 2.3” 至 5.0“ x 5.0”
高度：0.3“ 至 2.5”
占地面積：2.3“ x 2.3” 至 5.0“ x 5.0”
高度：0.3“ 至 2.5”
加拿大Cool Innovations LED風扇水槽的不同之處
結構特性
- 制造工藝：冷鍛
- 高導電性鍛造合金
- 零件可以輕松修改
- 底面研磨（出色的平整度）
LED 風扇水槽冷卻
- 針式翅片非常適合沖擊式冷卻
- 用于 LED 冷卻的散熱器包含稀疏引腳陣列
- 寬敞的引腳陣列允許慢速風扇有效運行
- 圓形銷釘產生廣泛的空氣湍流
- 與橫流冷卻相比，提供 20% 的溢價
規格
 | |
| 鋁 | |
| 占用空間 | 2.3 英寸 x 2.3 英寸至 5.0 英寸 x 5.0 英寸 |
| 高度 | 0.3 英寸至 2.5 英寸（不包括風扇） |
| 球迷 | 60 毫米、80 毫米、92 毫米、120 毫米 |
| 推薦的冷卻模式 | 沖擊式冷卻 |
| 制造工藝 | 冷鍛 |
| 配置 文件 | 方形， 圓形 |
| 基底精加工工藝 | 研磨 |
| 符合 RoHS 標準 | 是的 |
圓形風扇水槽
| 數據表 | 引腳空間 | 高度 | 材料 | 配置 | 空氣速度 （LFM） | |
| 1 | 3-2323XXG | 2.33 x 2.33 | 1.00 – 2.50 | 鋁 | 爆發 | 0-600 |
| 2 | 3-2323XXM | 2.33 x 2.33 | 0.30 – 2.50 | 鋁 | 稀疏 | 0-800 |
| 3 | 3-2727XXG | 約2.69 x 2.69 | 1.00 – 2.50 | 鋁 | 爆發 | 0-600 |
| 4 | 3-2727XXM | 約2.69 x 2.69 | 0.30 – 2.50 | 鋁 | 稀疏 | 0-800 |
| 5 | 4-3030XXU | 3.01 x 3.01 | 0.30 – 1.20 | 銅 | 溫和 | 400-1000 |
| 6 | 3-3030XXG | 3,04 x 3,04 | 1.00 – 2.50 | 鋁 | 爆發 | 0-600 |
| 7 | 3-3030XXM | 3,04 x 3,04 | 0.30 – 2.50 | 鋁 | 稀疏 | 0-800 |
| 8 | 3-3434XXG | 3.40 x 3.40 | 1.00 – 2.50 | 鋁 | 爆發 | 0-600 |
| 9 | 3-3434XXM | 3.40 x 3.40 | 0.30 – 2.50 | 鋁 | 稀疏 | 0-800 |
| 10 | 4-3636XXU | 3.55 x 3.55 | 0.30 – 1.20 | 銅 | 溫和 | 400-1000 |
