Connectronics 10124-08備用接口鍵控 帶插座觸點的黑色鎘直插座組件
Connectronics “CMC 系列” 連接器組件采用錐形接口，確保在極端海拔和溫度下都能抗電暈運行。提供各種接口布局、外殼尺寸和工作電壓，以滿足您的定制要求。“CMC 系列”多觸點連接器在公共外殼內提供多個高壓連接。這一概念以低成本為最苛刻的應用提供了最大的可靠性
觸點類型 | 插座 |
接口鍵控 | Alternate Keying |
電鍍 | 黑鎘 |
直流 （DC） 電壓 | 15 kV |
引腳數 | 7 |
殼體大小 | 16 |
觸點數量 | 20 |
最大電流 | 一個 7.5 |
配合螺紋 – “A” | 1-20 UNF |

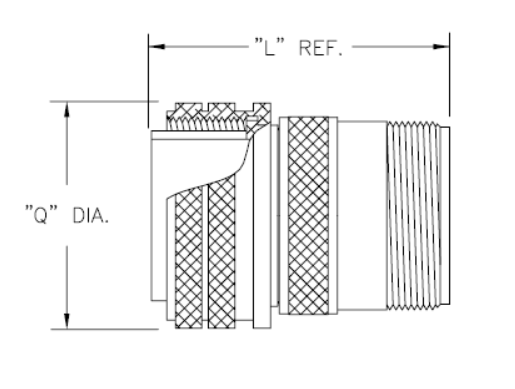

尺寸 “K” | 1.89 |
尺寸 “L” | 1.88 |
最大尺寸 “M” | 0.750 |
最小尺寸 “N” | 0.146 |
最大直徑 “Q” | 1.250 |
尺寸 “R” | 0.969 |
尺寸 “S” | 1.281 |
最大直徑 “T” | 0.120 |
線程 “V” | 7/8-20 UNF |
引腳觸點材料 | 黃銅，鍍金符合 MIL-G-452C4 標準。 |
插座觸點材料 | 商用青銅，鍍金符合 MIL-G-45204 標準 |
殼體、連接螺母和相關硬件材料 | 符合 MIL-C-5015、MS-3100 系列的鋁合金 |
表面處理規格和選項 | 化學鍍鎳，符合 MIL-C-26074
可選不銹鋼硬件 不銹鋼，符合 ASTM A582，鈍化，符合 QQ-P-35 |
絕緣體材料 | 符合 ZZ-R-765
的硅橡膠 熱固性玻璃填充環氧樹脂或苯二烯丙酯，符合 MIL-M-14 標準 |
電線（可選） | 16 號 AWG 至 24 號 AWG 絞合，PTFE 或硅膠涂層絕緣 |
海平面海拔 | 高達 70,000 英尺 |
環境溫度 | -55 至 +125 oC |
特征 | - 抗電暈錐形界面
- 現場或工廠組裝
- 與屏蔽或非屏蔽電纜一起使用
- 提供各種硬件電鍍
|
- 電子對策
- 雷達
- CRT 顯示器
- 行波管
- 高壓電源
- 醫療應用
- 醫療應用
|
